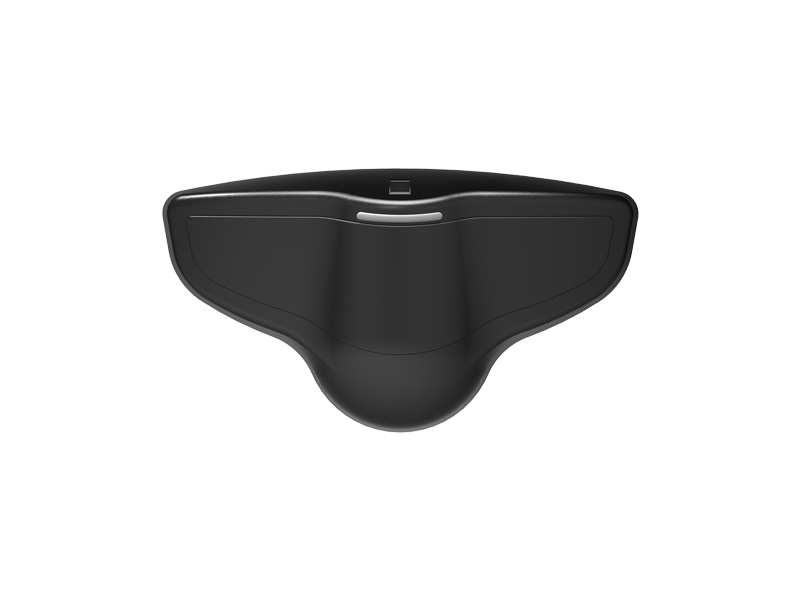

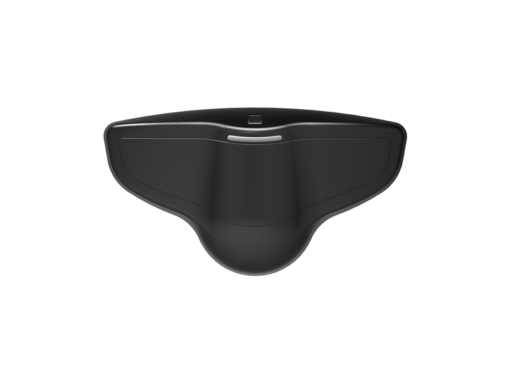

Kontal RDR2 Otomatik Kapı Radarı
Kontal RDR2 Otomatik Kapı Radarı 2
Kontal RDR2 Otomatik Kapı Radarı 3
Kontal RDR2 Otomatik Kapı Radarı 4
Kontal RDR2 Otomatik Kapı Radarı
Kontal RDR2 Otomatik Kapı Radarı 2
Kontal RDR2 Otomatik Kapı Radarı 3
Kontal RDR2 Otomatik Kapı Radarı 4

Kontal RDR2 – Otomatik Kapı Radarı

Kontal Yetkili BayiYetkili
BayiNota Otomasyon, Kontal yetkili bayisidir.%100 Orijinal Ürün%100
OrijinalÜrün orijinal ve faturalıdır, Kontal garantisi kapsamındadır.Teknik DestekTeknik
DestekKurulum ve ayar sorularınızda telefon ve WhatsApp'tan teknik destek veriyoruz. Teknik Destek sayfası

2.153,21 TL KDV Dahil

Kontal RDR2: tek trimpotla ayarlanan otomatik kapı radarı (K162-01).

  • Algılama mesafesi: 4 m’ye kadar
  • Besleme: 24 V DC, 14 mA
  • Kuru kontak NO / NC çıkış
  • Soketli bağlantı kablosu ile
Stok kodu: K162-01 Kategoriler: , Etiketler: ,
MPN: K162-01
Marka: Kontal Marka:

Kontal RDR2 Otomatik Kapı Radarı (K162-01)

Kontal RDR2, otomatik kapı sistemleri için geliştirilmiş yüksek hassasiyetli mikrodalga radar sensörüdür. Ön yüzündeki insan veya nesne hareketini algılar ve kuru kontak röle çıkışıyla kapı kontrol ünitesine açma sinyali gönderir.

Algılama mesafesi tek bir trimpotla 4 metreye kadar ayarlanır; kurulumu sade ve hızlıdır. 24 V DC ile beslenir ve yalnızca 14 mA çeker. Mağaza girişleri, ofisler, hastaneler ve benzeri yoğun geçiş alanları için uygundur.

4 m
Maks. Algılama Mesafesi
24 V DC
Besleme Gerilimi
NO / NC
Kuru Kontak Çıkışı
14 mA
Çalışma Akımı
1 sn
Kontak Çekme Süresi

Öne Çıkan Özellikler

  • Tek trimpotla ayar: Algılama mesafesi POT1 ile ayarlanır; saat yönünde artar, ters yönde azalır.
  • NO / NC çıkış: Röle kontağı JMP1 jumper’ı ile NO veya NC olarak seçilir.
  • Düşük akım: 24 V’ta 14 mA çeker.
  • Ayarlanabilir algılama açısı: Radar modülünün açısı kapı önündeki alana göre ayarlanabilir.
  • LED göstergeler: Kırmızı LED algılama durumunu, mavi LED uygun algılama yapıldığını gösterir.
  • Soketli kablo: Kutudan çıkan soketli bağlantı kablosuyla kolay montaj.

Paket İçeriği

  • 1 adet Kontal RDR2 otomatik kapı radarı (ürün kodu K162-01)
  • 1 adet RDR2 soketli bağlantı kablosu
  • 1 adet RDR2 kullanım kılavuzu

Teknik Özellikler

Model RDR2
Ürün kodu K162-01
Çalışma gerilimi 24 V DC
Çalışma akımı 14 mA @ 24 V DC
Algılama mesafesi 4 m (maks.)
Kontak tipi Kuru kontak NO / NC (JMP1 ile seçilir)
Kontak gücü 30 V DC 1 A / 125 V AC 0,3 A (maks.)
Kontak çekme süresi 1 sn
Ağırlık 150 g
Boyutlar (En × Boy × Derinlik) 140 × 78 × 90 mm

Değerler Kontal kullanım kılavuzundan alınmıştır. Kararlı çalışma için besleme hattında en az 1,2 W çıkış gücüne sahip bir güç kaynağı önerilir.

Kurulum ve Ayar

  1. Üst kapağı sökün ve radarı kapının üst kasasına, duvara vidalayın.
  2. POT1 ile algılama mesafesini ayarlayın (en fazla 4 m).
  3. JMP1 ile röle kontağını (NO / NC) seçin.
  4. Soketli bağlantı kablosundaki uçları bağlayın: +24 V DC, GND, COM ve NO/NC. Kontrol kartınızın açma (radar) girişine göre NO veya NC kontağı kullanın.
  5. Algılama açısını ayarlayın ve üst kapağı takın. Ayar sırasında radar modülüne elle dokunmayın.

Hangi Kapılar ve Sistemler İçin Uygundur

RDR2’nin kuru kontak çıkışı otomatik kapı kontrol ünitesinin radar / açma girişine bağlanır.

Kontal RDR2 Hakkında Sıkça Sorulan Sorular

RDR2 ile RDR arasındaki fark nedir?

RDR2’de yalnızca mesafe tek trimpotla ayarlanır; kurulumu daha basittir. RDR ise algılama hızı ve hareket sürekliliğini de ayrı ayrı ayarlamanıza imkân verir.

RDR2 ile RDR-M arasındaki fark nedir?

Ayarları ve elektriksel değerleri benzerdir. RDR-M 72 × 42 × 44 mm ölçüsünde çok daha kompakt bir gövdeye sahiptir; RDR2 140 × 78 × 90 mm’dir.

Hangi voltajla çalışır?

RDR2 24 V DC ile çalışır; belirtilen voltaj dışında besleme yapmayın. Otomatik kapı kontrol ünitelerinin çoğunda sensörler için 24 V DC çıkış bulunur; kontrol ünitenizin kılavuzundan kontrol edin.

NO mu NC mi bağlamalıyım?

Kontrol ünitenizin radar (açma) girişi hangi kontak tipini bekliyorsa onu kullanın. Seçim kart üzerindeki JMP1 jumper’ı ile yapılır; kontak 1 sn çekili kalır.

Kendim kurabilir miyim?

Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Kontal RDR2 Teknik Dokümanları

RDR2 kullanım kılavuzu ve uygunluk beyanı aşağıdadır.

Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
