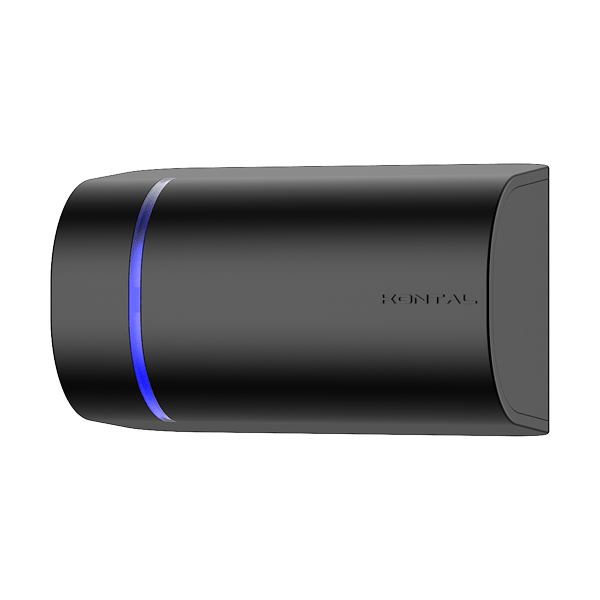

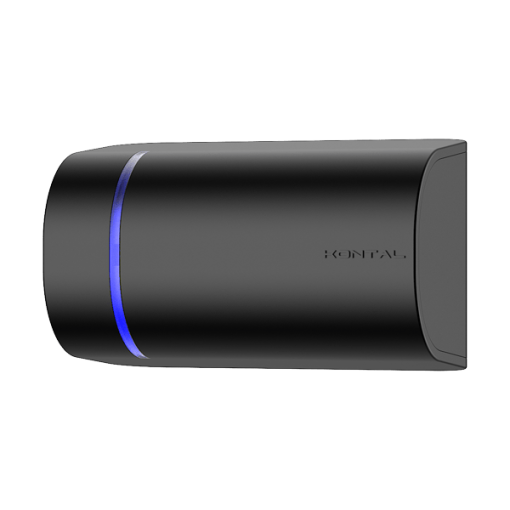

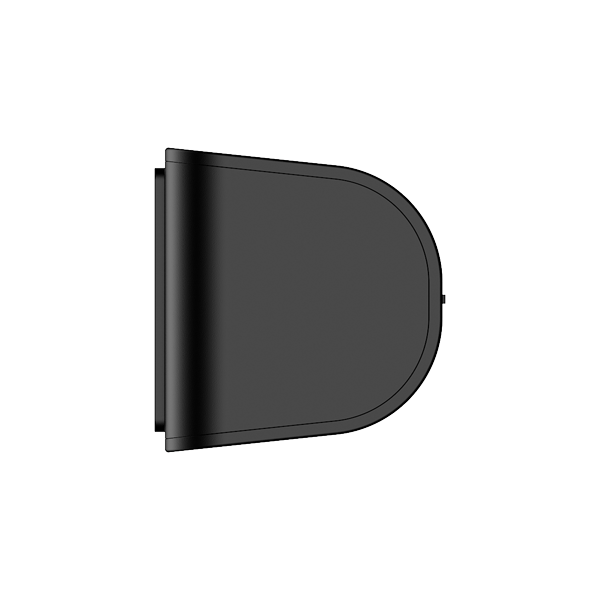

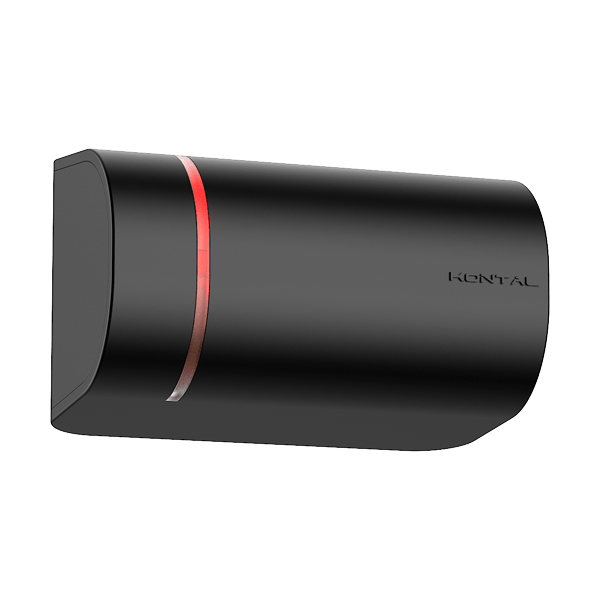

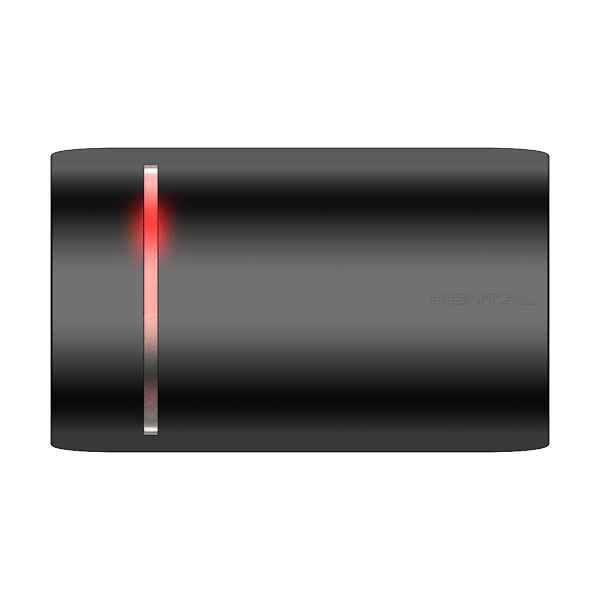

Kontal RDR-M – Mini Otomatik Kapı Radarı
921,96 TL KDV Dahil
Kontal RDR-M: kompakt gövdeli otomatik kapı radarı (K216-01).
- Algılama mesafesi: 4 m’ye kadar
- Besleme: 24 V DC, 10 mA
- Kuru kontak NO / NC çıkış
- 72 × 42 × 44 mm, ayarlanabilir açı
Kontal RDR-M Mini Otomatik Kapı Radarı (K216-01)
Kontal RDR-M, otomatik kapı sistemleri için geliştirilmiş kompakt mikrodalga radar sensörüdür. İnsan veya nesne hareketini algılar ve kuru kontak röle çıkışıyla kapı kontrol ünitesine açma sinyali gönderir.
72 × 42 × 44 mm ölçüsü ve 90 g ağırlığıyla dar kasalara rahatça sığar. Algılama mesafesi tek trimpotla 4 metreye kadar ayarlanır, algılama açısı yukarı-aşağı yönde ayarlanabilir. 24 V DC ile beslenir ve yalnızca 10 mA çeker.
Öne Çıkan Özellikler
- Kompakt gövde: 72 × 42 × 44 mm ve 90 g; dar kapı kasalarına uygun.
- Tek trimpotla ayar: Algılama mesafesi POT1 ile ayarlanır; saat yönünde artar, ters yönde azalır.
- Ayarlanabilir açı: Algılama açısı yukarı-aşağı yönde ayarlanabilir.
- NO / NC çıkış: Röle kontağı kartın arka yüzündeki JMP1 jumper’ı ile NO veya NC olarak seçilir.
- Başlangıç kontrolü: İlk enerji verildiğinde mavi LED’ler 3 kez yanıp söner; ardından 5 sn algılama yapmadan bekler ve normal çalışmaya geçer.
- Kolay montaj: Kılavuzda 1:1 ölçekli delme şablonu bulunur; soketli kabloyla bağlanır.
Paket İçeriği
- 1 adet Kontal RDR-M otomatik kapı radarı (ürün kodu K216-01)
- 1 adet RDR-M soketli bağlantı kablosu
- 1 adet RDR-M kullanım kılavuzu
Teknik Özellikler
Değerler Kontal kullanım kılavuzundan alınmıştır. Kararlı çalışma için besleme hattında en az 1 W çıkış gücüne sahip bir güç kaynağı önerilir.
Kurulum ve Ayar

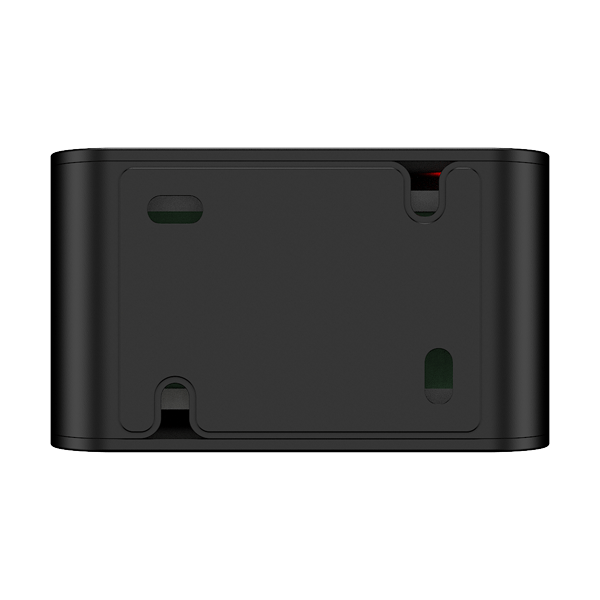

- Kılavuzdaki 1:1 delme şablonunu montaj yüzeyine sabitleyip delikleri açın ve radarı vidalayın.
- Üst kapağı sökün; POT1 ile algılama mesafesini ayarlayın (en fazla 4 m).
- Kartın arka yüzündeki JMP1 ile röle kontağını (NO / NC) seçin.
- Soketli bağlantı kablosundaki uçları bağlayın: +24 V DC, GND, COM ve NO/NC. Kontrol kartınızın açma (radar) girişine göre NO veya NC kontağı kullanın.
- Algılama açısını ayarlayıp üst kapağı takın. İlk enerji verildiğinde mavi LED’ler 3 kez yanıp söner ve radar 5 sn sonra algılamaya başlar.
Hangi Kapılar ve Sistemler İçin Uygundur
- Otomatik cam kapılar (fotoselli kapılar)
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Mağaza, ofis, hastane ve AVM girişleri gibi yoğun geçiş alanları
RDR-M’nin kuru kontak çıkışı otomatik kapı kontrol ünitesinin radar / açma girişine bağlanır.
Kontal RDR-M Hakkında Sıkça Sorulan Sorular
RDR-M ile RDR2 arasındaki fark nedir?
Algılama mesafesi, besleme ve kontak değerleri aynıdır. RDR-M 72 × 42 × 44 mm’lik çok daha küçük bir gövdeye sahiptir ve 10 mA çeker; RDR2 140 × 78 × 90 mm’dir.
Enerji verdikten hemen sonra neden algılamıyor?
RDR-M ilk enerji verildiğinde mavi LED’leri 3 kez yakıp söndürür ve 5 sn boyunca algılama yapmaz; ardından otomatik olarak normal çalışmaya geçer.
Hangi voltajla çalışır?
RDR-M 24 V DC ile çalışır; belirtilen voltaj dışında besleme yapmayın. Otomatik kapı kontrol ünitelerinin çoğunda sensörler için 24 V DC çıkış bulunur; kontrol ünitenizin kılavuzundan kontrol edin.
NO mu NC mi bağlamalıyım?
Kontrol ünitenizin radar (açma) girişi hangi kontak tipini bekliyorsa onu kullanın. Seçim kart üzerindeki JMP1 jumper’ı ile yapılır; kontak 1 sn çekili kalır.
Kendim kurabilir miyim?
Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal RDR-M Teknik Dokümanları
RDR-M kullanım kılavuzu ve uygunluk beyanı aşağıdadır.
PDF · 1,39 MB · RDR-M
RDR-M English User Manual
PDF · 1,39 MB · RDR-M
RDR-M Uygunluk Beyanı
PDF · 614 KB · RDR-M
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
