Kontal RDR: hız, mesafe ve hareket sürekliliği ayarlanabilen otomatik kapı radarı (K007-01).
- Algılama mesafesi: 4 m’ye kadar
- Besleme: 24 V DC
- Kuru kontak NO / NC çıkış
- Soketli bağlantı kablosu ile

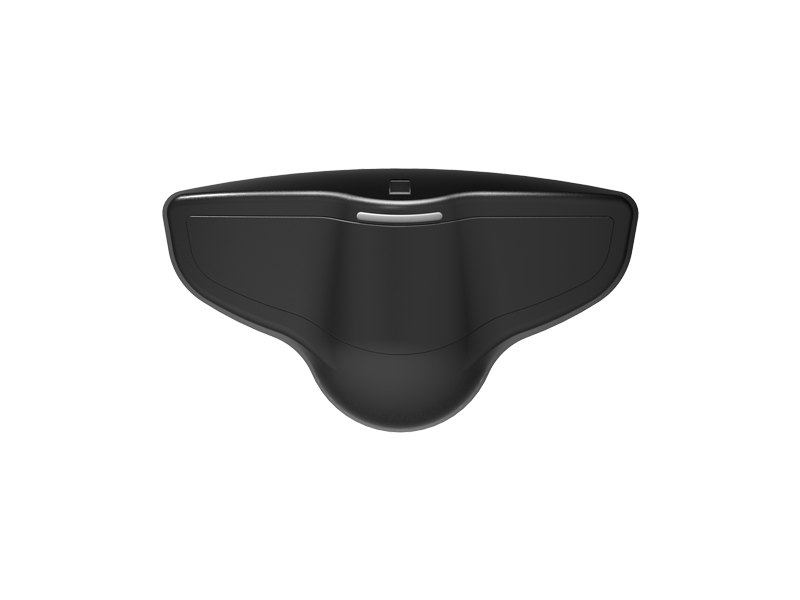

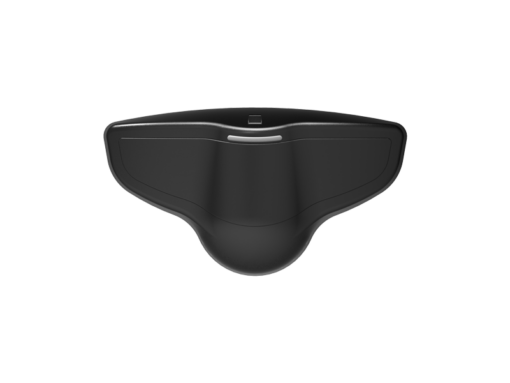

Kontal RDR Otomatik Kapı Radarı (K007-01)
Kontal RDR, otomatik kapı sistemleri için geliştirilmiş, çok yönlü ayarlanabilen mikrodalga radar sensörüdür. Kapıya yaklaşan insan veya nesnenin hareketini algılar ve kuru kontak röle çıkışıyla kapı kontrol ünitesine açma sinyali gönderir.
Algılama mesafesinin yanında algılama hızı ve hareket sürekliliği de ayrı trimpotlarla ayarlanabildiği için farklı kapı tiplerine ve ortam koşullarına göre ince ayar yapılabilir. Geliştirilmiş filtreleme ile yanlış algılamalar azaltılmıştır. 24 V DC ile beslenir, 4 metreye kadar algılar.
Öne Çıkan Özellikler
- Algılama hızı ayarı (POT1): Saat yönünde çevrildikçe daha hızlı hareket eden cisimleri de algılar; ters yönde algılanan maksimum hareket hızı düşer.
- Algılama mesafesi ayarı (POT2): Saat yönünde artar, ters yönde azalır; en fazla 4 metre.
- Hareket sürekliliği ayarı (POT3): Tekil ve sürekli hareketleri ayırt etme hassasiyetini ayarlar.
- NO / NC çıkış: Röle kontağı JMP1 jumper’ı ile NO veya NC olarak seçilir.
- Ayarlanabilir algılama açısı: Radar modülünün açısı montaj sonrasında kapı önündeki alana göre ayarlanabilir.
- LED göstergeler: Kırmızı LED algılama durumunu, mavi LED uygun algılama yapıldığını gösterir.
- Soketli kablo: Kutudan çıkan soketli bağlantı kablosuyla kolay montaj.
Paket İçeriği
- 1 adet Kontal RDR otomatik kapı radarı (ürün kodu K007-01)
- 1 adet RDR soketli bağlantı kablosu
- 1 adet RDR kullanım kılavuzu
Teknik Özellikler
Değerler Kontal kullanım kılavuzundan alınmıştır. Kararlı çalışma için besleme hattında en az 1,2 W çıkış gücüne sahip bir güç kaynağı önerilir.
Kurulum ve Ayar
- Üst kapağı sökün ve radarı kapının üst kasasına, duvara vidalayın.
- POT1 ile algılama hızını, POT2 ile algılama mesafesini, POT3 ile hareket sürekliliği hassasiyetini ayarlayın.
- JMP1 ile röle kontağını (NO / NC) seçin.
- Soketli bağlantı kablosundaki uçları bağlayın: +24 V DC, GND, COM ve NO/NC. Kontrol kartınızın açma (radar) girişine göre NO veya NC kontağı kullanın.
- Algılama açısını kapı önündeki alana göre ayarlayın ve üst kapağı takın. Ayar sırasında radar modülüne elle dokunmayın; algılama hassasiyeti etkilenebilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Otomatik cam kapılar (fotoselli kapılar)
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Mağaza, ofis, hastane ve AVM girişleri gibi yoğun geçiş alanları
RDR’nin kuru kontak çıkışı otomatik kapı kontrol ünitesinin radar / açma girişine bağlanır.
Kontal RDR Hakkında Sıkça Sorulan Sorular
RDR ile RDR2 arasındaki fark nedir?
RDR’de algılama hızı, mesafe ve hareket sürekliliği üç ayrı trimpotla ayarlanır; zorlu ortamlarda ince ayar gerektiğinde tercih edilir. RDR2 tek trimpotla yalnızca mesafe ayarlanan, daha sade ve düşük akımlı (14 mA) modeldir.
Algılama mesafesi ne kadar?
En fazla 4 metredir; POT2 ile ayarlanır.
Kapının önünden geçenler kapıyı açıyor, ne yapabilirim?
Algılama mesafesini (POT2) kısaltın, algılama açısını kapıya doğru ayarlayın ve hareket sürekliliği hassasiyetini (POT3) değiştirin. Ayarları yaparken radar modülüne dokunmayın.
Hangi voltajla çalışır?
RDR 24 V DC ile çalışır; belirtilen voltaj dışında besleme yapmayın. Otomatik kapı kontrol ünitelerinin çoğunda sensörler için 24 V DC çıkış bulunur; kontrol ünitenizin kılavuzundan kontrol edin.
NO mu NC mi bağlamalıyım?
Kontrol ünitenizin radar (açma) girişi hangi kontak tipini bekliyorsa onu kullanın. Seçim kart üzerindeki JMP1 jumper’ı ile yapılır; kontak 1 sn çekili kalır.
Kendim kurabilir miyim?
Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal RDR Teknik Dokümanları
RDR kullanım kılavuzu ve uygunluk beyanı aşağıdadır.
PDF · 1,32 MB · RDR
RDR English User Manual
PDF · 1,39 MB · RDR
RDR Uygunluk Beyanı
PDF · 517 KB · RDR
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
