Nice Wide bariyerlerin kontrol kartı, bir arıza olduğunda bunu klemenslerin yanındaki LED’lerle gösterir. En önemlisi OK LED’dir: yanıp sönme sayısı sorunun ne olduğunu söyler. Bu yazıda Wide S, Wide M ve Wide L kurulum kılavuzundaki LED tablosunu ve arıza giderme tablosunu Türkçeleştirdik.

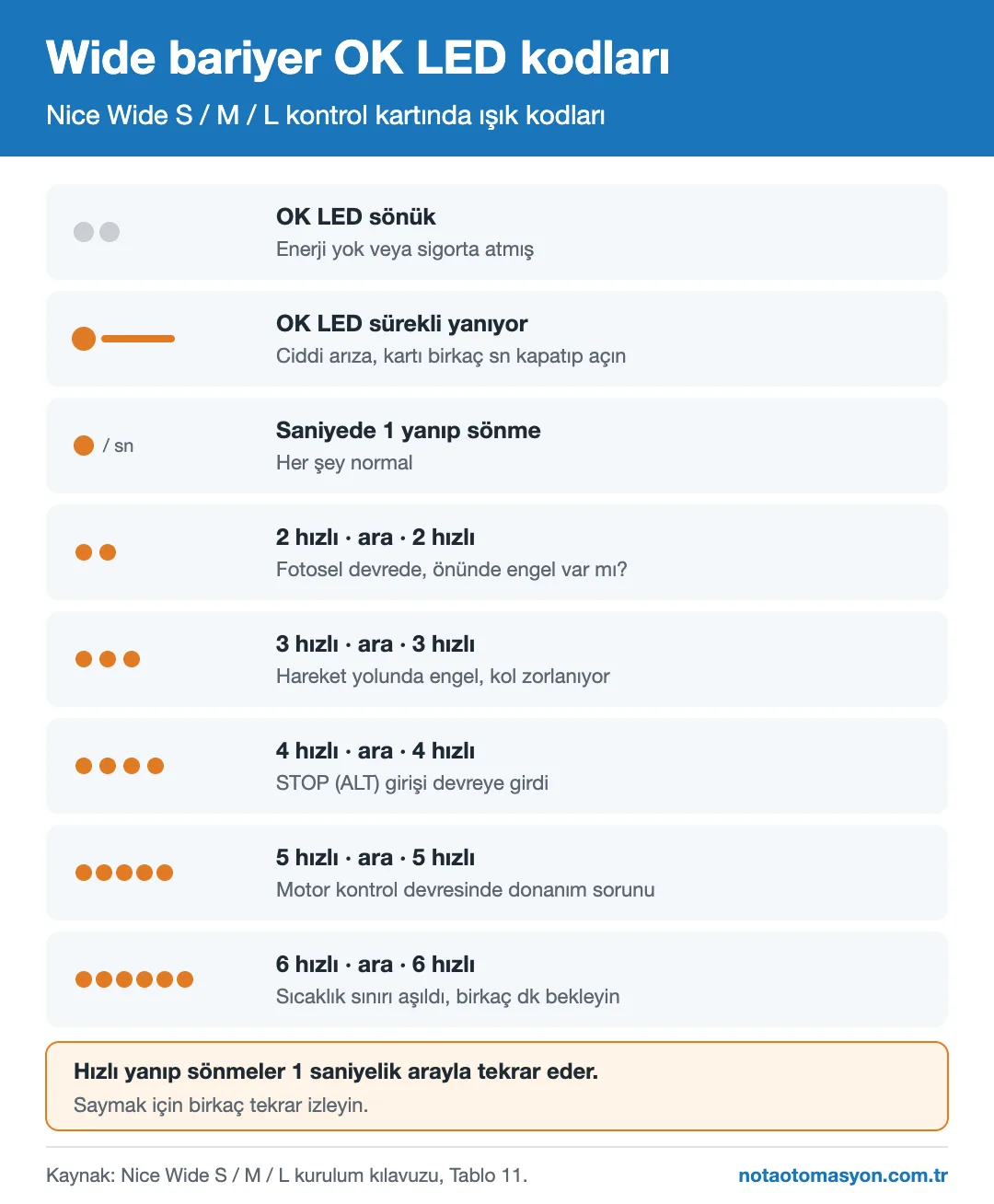

OK LED hata kodları
Hızlı yanıp sönmeler 1 saniyelik bir arayla tekrar eder. Doğru saymak için birkaç tekrarı izleyin.
| OK LED | Anlamı | Ne yapmalı? |
|---|---|---|
| Sönük | Arıza | Elektriğin geldiğini kontrol edin. Sigortalar atmışsa nedenini bulun ve aynı özellikte sigortayla değiştirin. |
| Sürekli yanıyor | Ciddi arıza | Kartın elektriğini birkaç saniye kesip yeniden verin. Durum devam ediyorsa kart arızalıdır ve değiştirilmelidir. |
| Saniyede 1 yanıp sönme | Her şey normal | Kart normal çalışıyor. |
| 2 hızlı, 1 sn ara, 2 hızlı | Fotosel devrede | Hareket başlarken bir veya daha fazla fotosel engelliyor; önünde engel var mı bakın. Hareket sırasında gerçekten engel varsa normaldir. |
| 3 hızlı, 1 sn ara, 3 hızlı | İki limit switch arasında hareket yolunda engel | Kol hareket ederken motor daha fazla dirençle karşılaştı. Nedenini kontrol edin, gerekirse motor gücünü (Force) artırın. |
| 4 hızlı, 1 sn ara, 4 hızlı | STOP (ALT) girişi devreye girdi | Hareketin başında ya da sırasında STOP girişi tetiklendi; nedenini bulun. |
| 5 hızlı, 1 sn ara, 5 hızlı | Motor kontrol devresindeki donanım sorunu nedeniyle hareket başlamıyor veya duruyor | En az 30 saniye bekleyip komut verin, gerekirse elektriği kesin. Durum devam ederse kartta ciddi arıza olabilir ve kart değiştirilmelidir. |
| 6 hızlı, 1 sn ara, 6 hızlı | Çalışma sıcaklığı sınırı aşıldı | Sıcaklık sınırın altına düşene kadar birkaç dakika bekleyin. |
3 hızlı yanıp sönmede hareket yolundaki engelin yanında kolun dengesine de bakın; kılavuz, kolun zorlandığı durumlarda kolun doğru dengelendiğini kontrol etmeyi önerir. Kol değiştirdiyseniz ya da kola aksesuar eklediyseniz yay dengesi bozulmuş olabilir. Kol ve yay seçimi için Nice bariyer kolları yazımıza bakabilirsiniz.
Diğer LED’ler ne gösterir?
Bariyer çalışmıyorsa önce giriş LED’lerine bakın. STOP, PH ve PH2 normalde yanık olmalıdır; SbS, OP ve CL ise normalde sönüktür.
| LED | Sönük | Yanık |
|---|---|---|
| STOP | STOP girişine bağlı bir cihaz devrede: bu cihazları kontrol edin | Normal: STOP girişi aktif |
| PH | PHOTO girişine bağlı bir cihaz devrede: fotoselleri kontrol edin | Normal: PHOTO girişi aktif |
| PH2 | PHOTO2 girişine bağlı bir cihaz devrede: ikinci fotosel çiftini kontrol edin | Normal: PHOTO2 girişi aktif |
| SbS | Normal: adım adım girişi aktif değil | Adım adım girişine bağlı bir cihaz devrede; komut verildiyse normaldir |
| OP | Normal: açma (Open) girişi aktif değil | Açma girişine bağlı bir cihaz devrede |
| CL | Normal: kapama (Close) girişi aktif değil | Kapama girişine bağlı bir cihaz devrede |
| FCA | Açma limit switch’i devrede: kol açık konumda | Kol açık konumda değil |
| FCC | Kapama limit switch’i devrede: kol kapalı konumda | Kol kapalı konumda değil |
Kol tam açıkken FCA, tam kapalıyken FCC LED’inin sönmesi normaldir. Kol ortadayken ikisinden biri sönükse limit switch ya da bağlantısı kontrol edilmelidir.
Sık görülen arızalar ve çözümleri
| Sorun | Kontrol edilecekler |
|---|---|
| Kumanda bariyeri çalıştırmıyor, kumandanın ışığı yanmıyor | Kumandanın pili bitmiş olabilir; pili değiştirin. |
| Kumanda bariyeri çalıştırmıyor ama ışığı yanıyor | Kumandanın alıcıya doğru tanıtıldığını kontrol edin. |
| Hiçbir hareket başlamıyor | Motora şebeke geriliminin geldiğini kontrol edin. F1 ve F2 sigortaları atmışsa nedenini bulun ve aynı akım değerinde, aynı özellikte sigortayla değiştirin. |
| Hareket başlamıyor, uyarı lambası sönük | Komutun karta ulaştığını kontrol edin: komut adım adım (SbS) girişine geliyorsa SbS LED’i yanmalı; kumanda kullanılıyorsa OK LED iki kez hızlı yanıp sönmelidir. |
| Hareket başlıyor ama hemen geri dönüyor | Seçilen güç bu kol için düşük olabilir. Kolun doğru dengelendiğini kontrol edin, gerekirse gücü artırın. |
| Hareket yavaş hızda yapılıyor | Hareket limit switch’lerden birinden başlamıyor ya da kart limit switch’i öğrenmemiş. Limit switch’in elektrik bağlantısını kontrol edin. |
| Hareket ters yönde yapılıyor | Motor bağlantısını kontrol edin (kılavuzdaki “kol hareketinin kontrolü” bölümü). |
Sigorta değiştirirken ve bağlantıları kontrol ederken elektriği mutlaka kesin. Kılavuz takip edilerek, sigorta kapalıyken çalışın; takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Nice Wide S Kit 14 m otopark bariyeriÜrünü incele →
Nice Wide M4 Kit 24 m otopark bariyeriÜrünü incele →
Nice Wil-Wide Switch KitiFCA / FCC limit switch yedeğiÜrünü incele →
Nice Wide Trafo (PRMC42401)Wide, MC424 ve Wingo ile ortakÜrünü incele →
Sıkça Sorulan Sorular
Wide bariyerde OK LED saniyede bir yanıp sönüyor, sorun var mı?
Hayır. Saniyede bir yanıp sönme kartın normal çalıştığını gösterir.
OK LED 3 kez hızlı yanıp sönüyor, ne yapmalıyım?
Kol hareket ederken beklenenden fazla dirençle karşılaşmış demektir. Hareket yolunda engel olup olmadığına ve kolun dengesine bakın; gerekirse motor gücünü artırın.
OK LED 6 kez hızlı yanıp sönüyor, bariyer bozuldu mu?
Hayır. Bu kod çalışma sıcaklığı sınırının aşıldığını gösterir. Birkaç dakika bekleyin; sıcaklık düşünce bariyer yeniden çalışır.
Bu kodlar Robo ve Rox kapı motorlarıyla aynı mı?
Hayır, Wide bariyerin kodları farklıdır. Yana kayar kapı motorları için Nice Robo 600 ve Rox hata kodları yazımıza bakabilirsiniz.
Kodu okudunuz ama sorunu çözemediyseniz LED’lerin durumunu not alıp mesai saatlerinde bize ulaşabilirsiniz.
