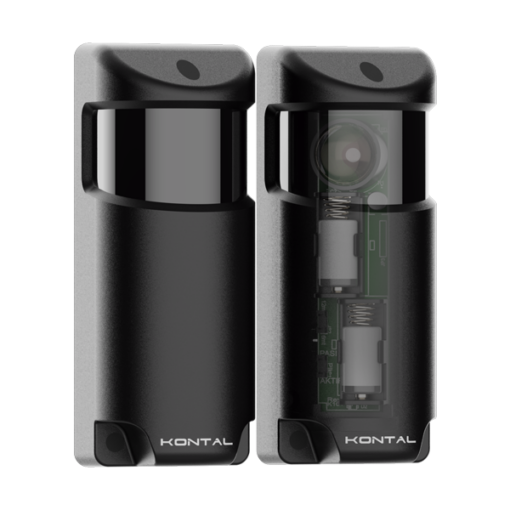

Kontal HFP 180° Hareketli Pilli Emniyet Fotoseli – Verici (HFPV)
2.033,73 TL KDV Dahil
Kontal HFPV: HFP 180° Hareketli Pilli Emniyet Fotoseli verici modülü (K206-01).
- Kablosuz Verici: Pilli
- Ayarlanabilir Başlık: ±90°
- Maks. Çalışma Mesafesi: 12 m
- Pil Ömrü: ~2 yıl
- Çalışması için HFP alıcı gerekir
Kontal HFP 180° Hareketli Pilli Emniyet Fotoseli – Verici (HFPV)
Kontal HFP-V, HFP 180° hareketli pilli emniyet fotoselinin verici modülüdür (ürün kodu K206-01). 2 adet 3,6 V pil ile çalışır, kablo bağlantısı gerektirmez ve karşısındaki HFP-A alıcıya sürekli kızılötesi sinyal gönderir. Pil ömrü yaklaşık 2 yıldır.
Alıcı ve verici başlıkları ±90° döndürülebildiği için modüller farklı doğrultudaki yüzeylere monte edildiğinde bile doğru görüş hattı kolayca sağlanır. Yana kayar bahçe kapıları, bariyerler ve kepenklerde 12 metreye kadar mesafede kullanılır.
Öne Çıkan Özellikler
- Pilli, kablosuz verici: Verici 2 adet 3,6 V pil ile çalışır; karşı tarafa kablo çekme ihtiyacını ortadan kaldırır.
- ±90° ayarlanabilir başlık: Alıcı ve verici başlıkları döndürülebilir; farklı doğrultudaki yüzeylere monte edildiğinde de doğru görüş hattı sağlanır.
- Pil ömrü yaklaşık 2 yıl: Verici yalnızca 80 µA çeker; süre pil kalitesi ve ortam koşullarına göre değişebilir.
- Pil uyarısı: Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar.
- 12 m (kısa modda 6 m) çalışma mesafesi: Vericideki jumper ile uzun veya kısa mesafe modu seçilir.
- Kuru kontak NO/NC çıkış: Alıcı potansiyelsiz NO/NC kontak verir; 30 V DC 1 A / 125 V AC 0,3 A, tepki süresi 150 ms.
- Alıcı beslemesi 15–40 V DC: Alıcının çalışma voltajı JMP ile seçilir; 24 V DC kontrol kartlarına doğrudan bağlanır.
Paket İçeriği
- 1 adet Kontal HFP Verici (HFPV, ürün kodu K206-01)
Bu ürün yalnızca verici modüldür; çalışması için karşısında bir HFP alıcı (HFPA) bulunmalıdır. Alıcı ve vericiyi birlikte almak için Kontal HFP Emniyet Fotoseli Takımını tercih edebilirsiniz. Yedek pil olarak Kontal 3,6 V emniyet fotoseli pilini kullanabilirsiniz.
Teknik Özellikler
Değerler Kontal HFP kullanım kılavuzundan (Rev 1.0, 29.09.2025) alınmıştır.
Kurulum ve Ayar
- Modüllerin üst kapağını sökün; su geçirmezlik contalarını ve kablo koruma tapalarını takın.
- Modülleri sabitleyin ve başlıkları ±90° çevirerek birbirini doğrudan görecek şekilde hizalayın.
- Vericiyi jumper ile aktif (çalışır) duruma getirin ve uzun / kısa mesafe modunu seçin (uzun mod en fazla 12 m, kısa mod en fazla 6 m). Verici aktif olduğunda LED1 yaklaşık 3 saniye yanıp söner.
- Alıcının çalışma voltajını JMP ile seçin, ardından + ve – yönlerine dikkat ederek klemens bağlantılarını yapın.
- Araya engel girdiğinde alıcıdaki LED2 yanar ve röle çeker; çalışmayı bu şekilde test edin. Verici pili azaldığında alıcıdaki LED1 yanar, vericideki LED1 10 saniyelik aralıklarla yanıp söner.
Kararlı çalışma için alıcının besleme hattında en az 0,5 W çıkış gücüne sahip bir güç kaynağı kullanılması önerilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Otopark bariyeri sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
“180° hareketli” ifadesi, alıcı ve verici başlıklarının ±90° döndürülebildiğini anlatır. Bu sayede modüller birbirine paralel olmayan yüzeylere (kolon köşesi, açılı duvar, farklı doğrultudaki direkler) monte edildiğinde bile doğru görüş hattı kolayca sağlanır.
Kontal HFP Verici Hakkında Sıkça Sorulan Sorular
HFP vericiyı tek başına kullanabilir miyim?
Hayır. Verici yalnızca ışın gönderir; röle çıkışı karşısındaki HFP alıcıdadır. Arızalı modülü değiştiriyorsanız mevcut HFP alıcınızla kullanabilirsiniz; başka seriden bir modülle çalışmaz. İkisi birden gerekiyorsa Kontal HFP Emniyet Fotoseli Takımı daha uygundur.
Ne anlama geliyor “180° hareketli”?
Alıcı ve verici başlıkları ±90° döndürülebilir. Modülleri farklı doğrultudaki yüzeylere monte ettiğinizde başlığı çevirerek iki modülün birbirini tam karşıdan görmesini sağlayabilirsiniz.
Pil ne kadar dayanır?
Verici pil ömrü yaklaşık 2 yıldır; süre pil kalitesi ve ortam koşullarına göre değişebilir. Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar. Yedek pil için Kontal 3,6 V emniyet fotoseli pilini kullanabilirsiniz.
Çalışma mesafesi ne kadar?
Uzun mesafe modunda en fazla 12 metre, kısa mesafe modunda en fazla 6 metredir. Daha uzun mesafe için HFP-M (35 m) tercih edilebilir.
HFP fotoseli kendim takabilir miyim?
Evet, HFP kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Modülleri sabitleyip başlıkları birbirini görecek şekilde çevirin, + ve – yönlerine dikkat edin ve bağlantıyı enerji kesikken yapın. Sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal HFP Emniyet Fotoseli TakımıKarşı modül
Kontal HFP Alıcı (HFPA)Standart, 12 m
Kontal HFP Alıcı / VericiUzun mesafe, 35 m
Kontal HFP-M Emniyet Fotoseli TakımıUzun pil ömrü, ~10 yıl
Kontal HFP-T Emniyet Fotoseli TakımıKablolu, ±90° hareketli
Kontal HFB Emniyet Fotoseli TakımıSabit gövde, pilli takım
Kontal EMFP Pilli Emniyet Fotoseli Takımı
Kontal HFP 180° Hareketli Pilli Emniyet Fotoseli Teknik Dokümanları
HFP alıcı ve verici modüllerinin kurulum kılavuzları aşağıdadır.
PDF · 1,74 MB · HFP-V / HFP-A · Rev 1.0
English User Manual
PDF · 1,70 MB · HFP-V / HFP-A
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
