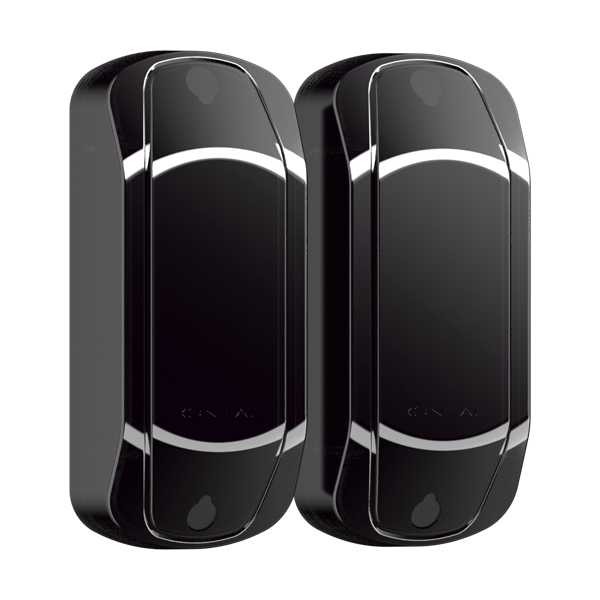

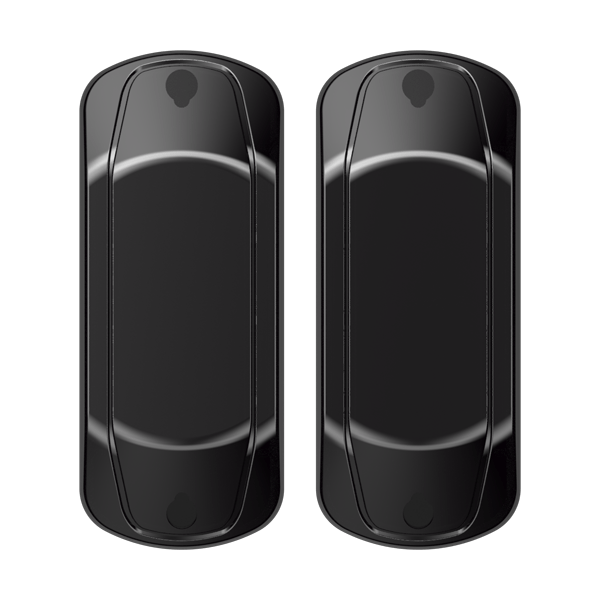

Kontal EMFP Pilli Emniyet Fotoseli – Takım (Alıcı + Verici)
2.086,31 TL KDV Dahil
Kontal EMFP Pilli Emniyet Fotoseli Takımı: pilli verici (EMFP-V) + alıcı (EMFP-A) kızılötesi emniyet fotoseli.
- Verici pille çalışır, karşı tarafa kablo gerekmez
- 12 metreye kadar mesafe (kısa mod 6 m)
- Yaklaşık 2 yıl pil ömrü, pil uyarı LED’i
- Alıcı 15–40 V DC, kuru kontak NO/NC çıkış
Kontal EMFP Pilli Emniyet Fotoseli – Takım (Alıcı + Verici)

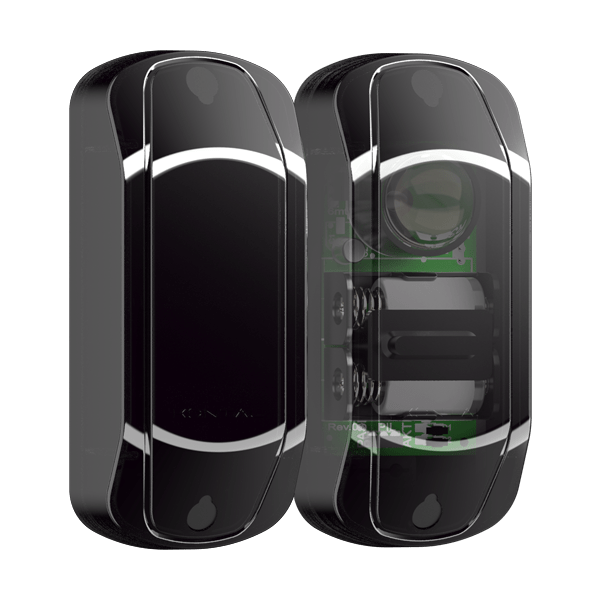

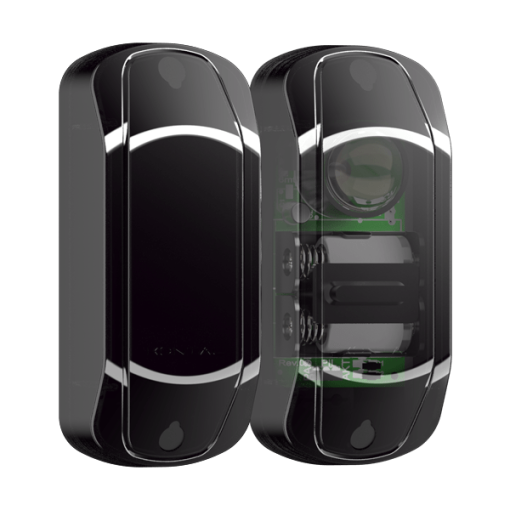

Kontal EMFP Pilli Emniyet Fotoseli Takımı, vericisi pille çalışan kızılötesi (IR) emniyet fotoselidir. Verici modül (EMFP-V) 2 adet 3,6 V pil ile çalıştığı için karşı tarafa kablo çekmek gerekmez; yalnızca alıcı modül (EMFP-A) kontrol kartına bağlanır. Işın kesildiğinde alıcı, kontrol kartına çıkış verir ve kapının hareketi durdurulur veya tersine çevrilir.
Kapının karşı tarafına kablo taşımanın zor olduğu yana kayar bahçe kapıları, bariyerler ve kepenklerde 12 metreye kadar mesafede kullanılır. Verici pil ömrü yaklaşık 2 yıldır; pil zayıfladığında hem vericideki hem alıcıdaki LED sizi uyarır.
Öne Çıkan Özellikler
- Kablosuz verici: EMFP-V 2 adet 3,6 V pil ile çalışır; karşı tarafa kablo çekme ihtiyacını ortadan kaldırır.
- Uzun pil ömrü: Verici yalnızca 80 µA çeker; pil ömrü yaklaşık 2 yıldır (pil kalitesi ve ortam koşullarına göre değişebilir).
- Pil uyarısı: Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar.
- Uzun / kısa mesafe modu: Vericideki JMP2 ile uzun mesafe (en fazla 12 m) veya kısa mesafe (en fazla 6 m) çalışma seçilir.
- Geniş alıcı besleme aralığı: Alıcının çalışma voltajı JMP ile 15–29 V DC veya 29–40 V DC olarak seçilir.
- Kuru kontak NO/NC çıkış: Alıcı potansiyelsiz NO ve NC kontak verir; kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A, tepki süresi 150 ms.
- Aktif / pasif anahtarı: Verici JMP1 ile çalışır duruma getirilir; depolama ve taşıma sırasında pasif bırakılarak pil korunur.
Paket İçeriği
- 1 adet Kontal EMFP-V Verici Pilli Emniyet Fotoseli
- 1 adet Kontal EMFP-A Alıcı Emniyet Fotoseli
- 2 adet su geçirmezlik contası
- 2 adet kablo koruma tapası
- 4 adet vida tapası
- 4 adet 2,9 × 13 YHB sac vida
Pil bittiğinde yedek pil olarak Kontal 3,6 V emniyet fotoseli pilini kullanabilirsiniz. Alıcı veya vericiden yalnızca birini değiştirmeniz gerekiyorsa modülleri yukarıdaki bağlantılardan ayrı ayrı da satın alabilirsiniz.
Teknik Özellikler
| Özellik | EMFP-V Verici | EMFP-A Alıcı |
|---|---|---|
| Ürün Kodu | K101-01 | K102-01 |
| Çalışma Gerilimi | 2 × 3,6 V DC pil | 15 – 40 V DC |
| Çalışma Akımı | 80 µA @ 3,6 V DC | 8 mA @ 24 V DC |
| Çalışma Mesafesi | 12 m (maks.) | 12 m (maks.) |
| Pil Ömrü | Yaklaşık 2 yıl | – |
| Çalışma Sıcaklığı | -20 °C / +55 °C | -20 °C / +55 °C |
| Kontak Tipi | – | Kuru kontak (NO/NC) |
| Kontak Tepki Süresi | – | 150 ms (min.) |
| Kontak Kapasitesi | – | 30 V DC 1 A / 125 V AC 0,3 A (maks.) |
| Ağırlık | 78 g | 58 g |

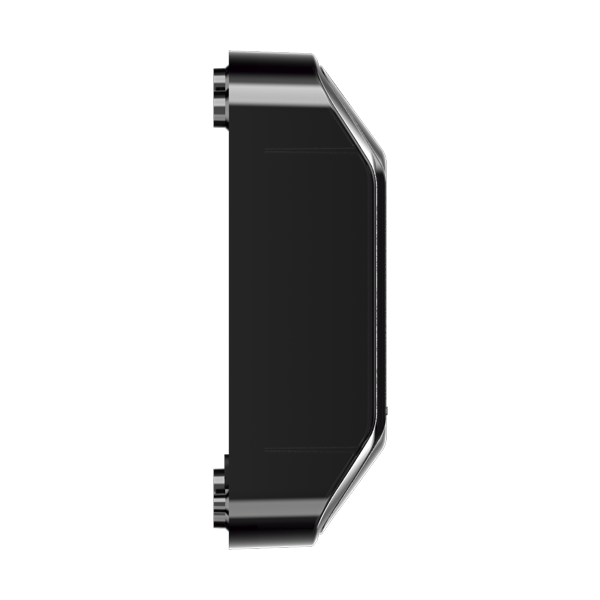

| Ölçüler (En × Boy × Derinlik) | 43 × 105 × 36,5 mm | 43 × 105 × 36,5 mm |
Değerler Kontal EMFP Pilli Emniyet Fotoseli kullanım kılavuzundan (Rev 1.0, 10.06.2025) alınmıştır. Pil ömrü, kullanılan pilin kalitesine ve ortam koşullarına göre değişebilir.
Kurulum ve Ayar

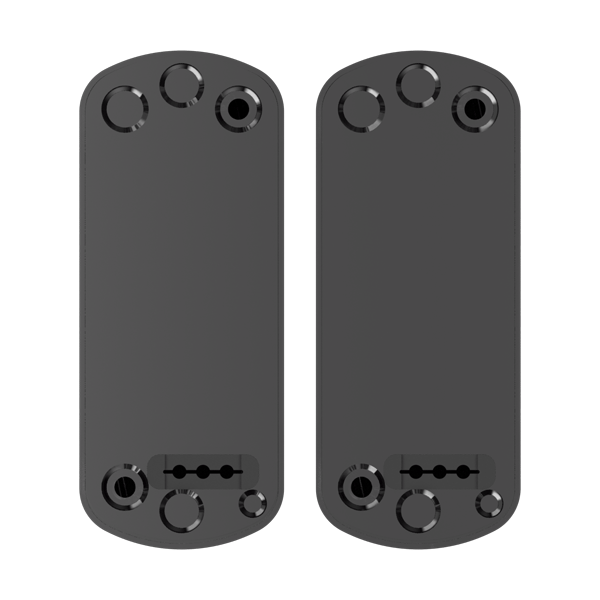

- Modüllerin üst kapağını sökün; su geçirmezlik contalarını ve kablo koruma tapalarını takın.
- Modülleri aynı doğrultuda ve birbirini doğrudan görecek şekilde sabitleyin.
- Vericiyi JMP1 ile aktif duruma getirin; JMP2 ile uzun (12 m) veya kısa (6 m) mesafe modunu seçin. Verici aktif olduğunda LED1 yaklaşık 3 saniye yanıp söner.
- Alıcının çalışma voltajını JMP ile seçin (15–29 V veya 29–40 V DC), ardından + ve – yönlerine dikkat ederek klemens bağlantılarını yapın.
- Araya engel girdiğinde alıcıdaki LED2 yanar ve röle çeker; çalışmayı bu şekilde test edin.
Kararlı çalışma için alıcının besleme hattında en az 0,5 W çıkış gücüne sahip bir güç kaynağı kullanılması önerilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Otopark bariyeri sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
EMFP, kapının karşı tarafına kablo taşımanın zor veya maliyetli olduğu yerler için uygundur. Fotoseli hareketli bir yüzeye veya açılı bir duvara monte edecekseniz ±90° ayarlanabilir Kontal HFP Emniyet Fotoseli Takımını inceleyebilirsiniz. Her iki tarafa da kablo çekilebiliyorsa Kontal EMFB Emniyet Fotoseli Takımı daha ekonomik bir seçenektir.
Kontal EMFP Pilli Emniyet Fotoseli Hakkında Sıkça Sorulan Sorular
EMFP takımında neler var?
Takımda 1 adet EMFP-V pilli verici, 1 adet EMFP-A alıcı, 2 adet su geçirmezlik contası, 2 adet kablo koruma tapası, 4 adet vida tapası ve 4 adet 2,9 × 13 sac vida bulunur.
Hangi modül pille çalışır?
Yalnızca verici (EMFP-V) pille çalışır; 2 adet 3,6 V pil kullanır. Alıcı (EMFP-A) kontrol kartına bağlanır ve 15–40 V DC ile beslenir.
Pil ne kadar dayanır, bittiğini nasıl anlarım?
Verici pil ömrü yaklaşık 2 yıldır; bu süre pilin kalitesine ve ortam koşullarına göre değişebilir. Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 de yanar. Yedek pil için Kontal 3,6 V emniyet fotoseli pilini kullanabilirsiniz.
Çalışma mesafesi ne kadar?
Uzun mesafe modunda en fazla 12 metre, kısa mesafe modunda en fazla 6 metredir. Mod, vericideki JMP2 ile seçilir.
Alıcı hangi voltajla çalışır?
15–40 V DC ile çalışır. JMP ile 15–29 V DC veya 29–40 V DC aralığı seçilir; 24 V DC kontrol kartlarında 15–29 V konumu kullanılır. Besleme hattında en az 0,5 W güç önerilir.
Hangi kontrol kartlarıyla kullanılabilir?
Alıcı kuru kontak NO/NC çıkış verir. 15–40 V DC fotosel besleme çıkışı ve fotosel/emniyet girişi olan kontrol kartlarına bağlanabilir. 12 V DC besleme veren kartlarda EMFB tercih edilmelidir.
Alıcı ve verici ayrı satılıyor mu?
Evet. EMFP-A Alıcı ve EMFP-V Verici ayrı ayrı satılmaktadır.
EMFP fotoseli kendim takabilir miyim?
Evet, EMFP kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Modülleri birbirini görecek şekilde hizalayın, + ve – yönlerine dikkat edin ve bağlantıyı enerji kesikken yapın. Sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal EMFP Pilli Emniyet Fotoseli Teknik Dokümanları
EMFP alıcı ve verici modüllerinin kurulum kılavuzları ve CE uygunluk beyanı aşağıdadır.
PDF · 1,41 MB · EMFP-V / EMFP-A · Rev 1.0
English User Manual
PDF · 1,31 MB · EMFP-V / EMFP-A
CE Uygunluk Beyanı
PDF · 515 KB · EMFP
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
