Kontal HFP-T 180° Hareketli Uzun Pil Ömürlü Emniyet Fotoseli – Verici (HFP-TV)
2.628,97 TL KDV Dahil
Kontal HFP-TV: HFP-T 180° Hareketli Uzun Pil Ömürlü Emniyet Fotoseli verici modülü (K209-01).
- Pil Ömrü: ~10 yıl
- Kablosuz Verici: Pilli
- Ayarlanabilir Başlık: ±90°
- Maks. Çalışma Mesafesi: 12 m
- Çalışması için HFP-T alıcı gerekir
Kontal HFP-T 180° Hareketli Uzun Pil Ömürlü Emniyet Fotoseli – Verici (HFP-TV)

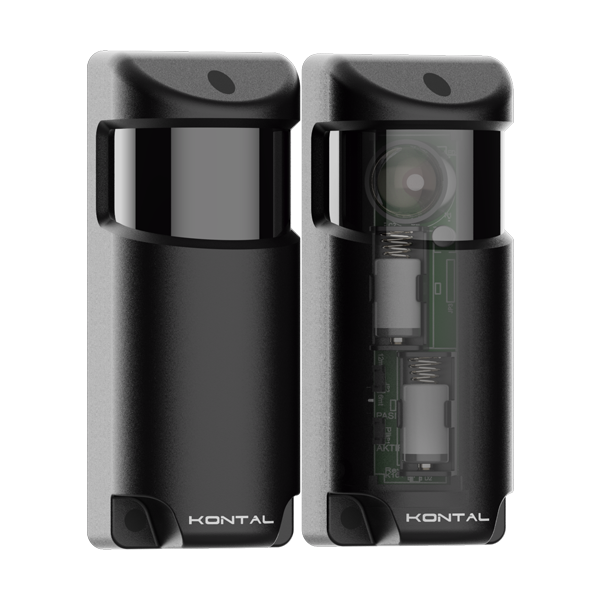

Kontal HFP-TV, HFP-T 180° hareketli uzun pil ömürlü emniyet fotoselinin verici modülüdür (ürün kodu K209-01). 1 adet 3,6 V pil ile çalışır ve pil ömrü yaklaşık 10 yıldır; kablo bağlantısı gerektirmez.
Başlıklar ±90° döndürülebilir. Pil değişimiyle uğraşmak istemediğiniz, ulaşılması zor noktalardaki yana kayar kapı, bariyer ve kepenk uygulamalarında 12 metreye kadar mesafede kullanılır.
Öne Çıkan Özellikler
- Pilli, kablosuz verici: Verici 1 adet 3,6 V pil ile çalışır; karşı tarafa kablo çekme ihtiyacını ortadan kaldırır.
- ±90° ayarlanabilir başlık: Alıcı ve verici başlıkları döndürülebilir; farklı doğrultudaki yüzeylere monte edildiğinde de doğru görüş hattı sağlanır.
- Pil ömrü yaklaşık 10 yıl: Verici yalnızca 80 µA çeker; süre pil kalitesi ve ortam koşullarına göre değişebilir.
- Pil uyarısı: Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar.
- 12 m (kısa modda 6 m) çalışma mesafesi: Vericideki jumper ile uzun veya kısa mesafe modu seçilir.
- Kuru kontak NO/NC çıkış: Alıcı potansiyelsiz NO/NC kontak verir; 30 V DC 1 A / 125 V AC 0,3 A, tepki süresi 150 ms.
- Alıcı beslemesi 12 / 24 V DC: Alıcının çalışma voltajı JMP ile seçilir; 24 V DC kontrol kartlarına doğrudan bağlanır.
Paket İçeriği
- 1 adet Kontal HFP-T Verici (HFP-TV, ürün kodu K209-01)
Bu ürün yalnızca verici modüldür; çalışması için karşısında bir HFP-T alıcı (HFP-TA) bulunmalıdır. Alıcı ve vericiyi birlikte almak için Kontal HFP-T Emniyet Fotoseli Takımını tercih edebilirsiniz.
Teknik Özellikler
Değerler Kontal HFP-T kullanım kılavuzundan alınmıştır. Pil ömrü, kullanılan pilin kalitesine ve ortam koşullarına göre değişebilir.
Kurulum ve Ayar
- Modüllerin üst kapağını sökün; su geçirmezlik contalarını ve kablo koruma tapalarını takın.
- Modülleri sabitleyin ve başlıkları ±90° çevirerek birbirini doğrudan görecek şekilde hizalayın.
- Vericiyi jumper ile aktif (çalışır) duruma getirin ve uzun / kısa mesafe modunu seçin (uzun mod en fazla 12 m, kısa mod en fazla 6 m). Verici aktif olduğunda LED1 yaklaşık 3 saniye yanıp söner.
- Alıcının çalışma voltajını JMP ile seçin, ardından + ve – yönlerine dikkat ederek klemens bağlantılarını yapın.
- Araya engel girdiğinde alıcıdaki LED2 yanar ve röle çeker; çalışmayı bu şekilde test edin. Verici pili azaldığında alıcıdaki LED1 yanar, vericideki LED1 10 saniyelik aralıklarla yanıp söner.
Kararlı çalışma için alıcının besleme hattında en az 0,5 W çıkış gücüne sahip bir güç kaynağı kullanılması önerilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Otopark bariyeri sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
“180° hareketli” ifadesi, alıcı ve verici başlıklarının ±90° döndürülebildiğini anlatır. Bu sayede modüller birbirine paralel olmayan yüzeylere (kolon köşesi, açılı duvar, farklı doğrultudaki direkler) monte edildiğinde bile doğru görüş hattı kolayca sağlanır.
Kontal HFP-T Verici Hakkında Sıkça Sorulan Sorular
HFP-T vericiyı tek başına kullanabilir miyim?
Hayır. Verici yalnızca ışın gönderir; röle çıkışı karşısındaki HFP-T alıcıdadır. Arızalı modülü değiştiriyorsanız mevcut HFP-T alıcınızla kullanabilirsiniz; başka seriden bir modülle çalışmaz. İkisi birden gerekiyorsa Kontal HFP-T Emniyet Fotoseli Takımı daha uygundur.
Ne anlama geliyor “180° hareketli”?
Alıcı ve verici başlıkları ±90° döndürülebilir. Modülleri farklı doğrultudaki yüzeylere monte ettiğinizde başlığı çevirerek iki modülün birbirini tam karşıdan görmesini sağlayabilirsiniz.
Pil ne kadar dayanır?
HFP-T vericinin pil ömrü yaklaşık 10 yıldır; standart HFP’de bu süre yaklaşık 2 yıldır. Süre pil kalitesi ve ortam koşullarına göre değişebilir. Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar.
Çalışma mesafesi ne kadar?
Uzun mesafe modunda en fazla 12 metre, kısa mesafe modunda en fazla 6 metredir. Daha uzun mesafe için HFP-M (35 m) tercih edilebilir.
HFP-T fotoseli kendim takabilir miyim?
Evet, HFP-T kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Modülleri sabitleyip başlıkları birbirini görecek şekilde çevirin, + ve – yönlerine dikkat edin ve bağlantıyı enerji kesikken yapın. Sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal HFP-T Emniyet Fotoseli TakımıKarşı modül
Kontal HFP-T Alıcı (HFP-TA)Standart, 12 m
Kontal HFP Emniyet Fotoseli TakımıUzun mesafe, 35 m
Kontal HFP-M Emniyet Fotoseli TakımıUzun pil ömrü, ~10 yıl
Kontal HFP-T Alıcı / VericiKablolu, ±90° hareketli
Kontal HFB Emniyet Fotoseli TakımıSabit gövde, pilli takım
Kontal EMFP Pilli Emniyet Fotoseli Takımı
Kontal HFP-T 180° Hareketli Uzun Pil Ömürlü Emniyet Fotoseli Teknik Dokümanları
HFP-T alıcı ve verici modüllerinin kurulum kılavuzları aşağıdadır.
PDF · 1,91 MB · HFP-TV / HFP-TA
English User Manual
PDF · 1,59 MB · HFP-TV / HFP-TA
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
