Nice OX2 Harici Alıcı Bağlantı ve Programlama Kılavuzu

Nice OX2, kontrol kartına soketle değil 6 telli kabloyla bağlanan, iki kanallı bir harici alıcıdır. Kumandadan gelen komutu iki ayrı röle çıkışına çevirir. Bu kılavuz, OX2’yi bağlamak ve programlamak isteyenler için hazırlandı; kablo bağlantısı yaptığınız için soketli alıcıya göre bir adım daha ileri bir iştir.

OX2 hangi durumlarda işe yarar?

Müşterilerimizin OX2’ye en çok ihtiyaç duyduğu üç durum şunlar:

• İki farklı kumanda ailesi: Eski Smilo SM2 kumandalar ile yeni Era Inti ya da MyGo 4 kumandaların aynı kapıyı açması gerekiyorsa. Bir alıcı yalnızca tek bir kod ailesini tuttuğu için OX2 ikinci alıcı olarak devreye girer.
• Soket yuvası olmayan kontrol kartları: OX2 kuru kontak röle çıkışı verdiği için adım adım girişi olan kartlarda kullanılabilir.
• İki ayrı komut: Röle 1 ile kapının tam açılmasını, röle 2 ile kısmi (yaya) açmayı ya da ikinci bir otomasyonu kumanda edebilirsiniz.

Teknik özellikler

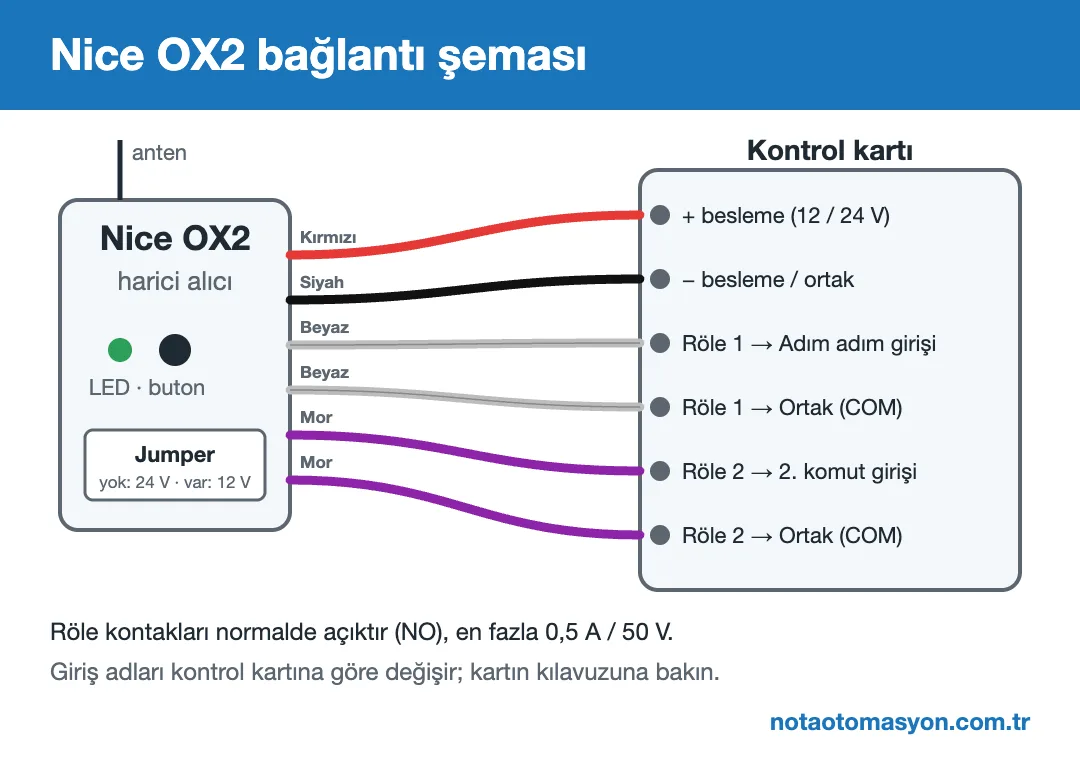

Bağlantı

Bağlantıyı kontrol kartının elektriği kesikken yapın. Önce besleme gerilimini seçin: OX2’nin kartındaki jumper takılı değilse alıcı 24 V (18–28 V AC/DC), takılıysa 12 V (10–18 V AC/DC) ile çalışır. Besleme için kontrol kartının aksesuar (fotosel) besleme çıkışını kullanabilirsiniz.

Kablo renkleri şöyle: kırmızı artı, siyah eksi beslemedir (AC beslemede sıra önemli değildir). İki beyaz tel röle 1’in, iki mor tel röle 2’nin kontak uçlarıdır. Röle 1’i kontrol kartının adım adım (aç-dur-kapat) girişi ile ortak ucu arasına bağlarsanız, kumandaya her basışta kapı aç-dur-kapat çalışır. Röle 2’yi de aynı şekilde kısmi açma ya da başka bir girişe bağlayabilirsiniz.

Röleler normalde açık (NO) kontaktır. Normalde kapalı (NC) kontak gereken nadir durumlarda kart üzerinde küçük bir lehim değişikliği yapılır; bu işlem Nice kılavuzunda ayrıca anlatılır ve çoğu kurulumda gerekmez. Menzil yetersizse kutudaki anteni çıkarıp Nice ABF harici anteni bağlayabilirsiniz: kablonun örgüsü 1 numaralı, iç iletkeni 2 numaralı klemense bağlanır.

Önce kod ailesini kontrol edin

OX2 de OXIBD gibi tek bir kod ailesini tutar: O-Code / FloR / TTS ailesi, Flo ailesi ya da Smilo ailesi. Alıcıya tanıtılan ilk kumanda aileyi belirler. Hangi ailenin kayıtlı olduğunu görmek için OX2’nin elektriğini kesip yeniden verin ve yeşil flaşları sayın: 1 flaş Flo, 2 flaş O-Code / FloR / TTS, 3 flaş Smilo, 5 flaş ise hafızanın boş olduğunu gösterir.

Kumanda tanıtma: Mod 2 ile

OX2’de Mod 2, hangi tuşun hangi röleyi çekeceğini sizin belirlemenizi sağlar. Alıcının butonuna basma sayısı röle numarasıdır: 1 kez röle 1, 2 kez röle 2.

1. OX2’nin butonuna, seçtiğiniz röle numarası kadar kısa kısa basın. LED aynı sayıda, düzenli aralıklarla yanıp söner.
2. 10 saniye içinde kumandanın tanıtmak istediğiniz tuşuna basılı tutun.
3. LED 3 kez yeşil yanıp söner; ilk flaşta tuşu bırakın.
4. Aynı röleye başka tuş ya da kumanda tanıtacaksanız 3 flaştan sonraki 10 saniye içinde 2. adımı tekrarlayın.

Mod 1 ile de tanıtma yapabilirsiniz: butona basılı tutun, yeşil LED yanınca bırakın ve 10 saniye içinde kumandanın herhangi bir tuşuna, LED’in ilk yeşil flaşına kadar basılı tutun. Bu durumda kumandanın tuşları alıcının çıkışlarına otomatik atanır; hangi tuşun hangi röleyi çektiğini deneyerek görün.

Kumandadan kumandaya

Elinizde OX2’ye tanıtılmış çalışan bir kumanda varsa alıcıya dokunmadan yeni kumanda ekleyebilirsiniz. Alıcıya 10–20 metre mesafede olun. Yeni kumandanın tuşuna en az 5 saniye basılı tutup bırakın, eski kumandanın aynı tuşuna 3 kez basın, sonra yeni kumandanın aynı tuşuna bir kez basın. Eski kumanda Mod 2 ile tanıtıldıysa yenisi de Mod 2 ile kaydedilir; her tuş için işlemi ayrı yapın.

Silme ve güvenlik

Tek bir kumandayı silmek için OX2’nin butonuna basılı tutun; yaklaşık 4 saniye sonra yeşil LED yanınca butonu bırakmadan, silinecek kumandanın bir tuşuna LED 5 kez yanıp sönene kadar basın. Bütün hafıza için butona basılı tutun: LED yaklaşık 4 saniye sonra yanar, 4 saniye sonra söner ve ardından yanıp sönmeye başlar. 3. flaşta bırakırsanız bütün kumandalar, 5. flaşta bırakırsanız kod ailesi dahil bütün hafıza silinir.

Kapınızın menzilindeki birinin kumandadan kumandaya kopyalama ile kendi kumandasını eklemesini istemiyorsanız bu özelliği kilitleyebilirsiniz. OX2’nin elektriğini kesip 5 saniye bekleyin. Butona basılı tutarak elektriği verin; LED kod ailesini gösterdikten sonra 2 kısa turuncu flaş yapınca butonu bırakın. 5 saniye içinde butona basarak seçim yapın: LED sönük kilit yok, kırmızı yakın mesafe kopyalama kilitli, yeşil etkinleştirme kodu kilitli, turuncu ikisi de kilitli demektir. Seçimi kaydetmek için 5 saniye içinde kayıtlı bir kumandanın tuşuna basın.

Örnek: Smilo ve Era Inti aynı kapıda

Kontrol kartınızdaki soketli alıcıda Smilo SM2 kumandalar kayıtlı, yeni aldığınız Era Inti kumandalar ise tanınmıyor olsun. OX2’yi kontrol kartının 24 V aksesuar çıkışından besleyin ve röle 1’i adım adım girişine bağlayın. Ardından Era Inti kumandaları OX2’ye Mod 2 ile, röle 1’e tanıtın. Böylece SM2’ler mevcut alıcı üzerinden, Era Inti’ler OX2 üzerinden aynı kapıyı açar; hiçbir kumandayı silmeniz gerekmez.

OX2 bağlantısında takıldığınız bir nokta olursa kontrol kartınızın modelini ve klemens bölümünün bir fotoğrafını bize gönderin; mesai saatlerinde yardımcı oluyoruz.
