Kontal CAF1S – 1 Kanallı Otomatik Cam Kapı Fotoseli
2.245,54 TL KDV Dahil
Kontal CAF1S: otomatik cam kapılar için tek kanallı, profile gömülü emniyet fotoseli.
- 1 alıcı + 1 verici soketli göz, 6 m kablo
- 10 metreye kadar ayarlanabilir mesafe
- 15–40 V DC, kuru kontak NO/NC çıkış
Kontal CAF1S – 1 Kanallı Otomatik Cam Kapı Fotoseli
Kontal CAF 1S, otomatik yana kayar cam kapılarda geçiş güvenliği için geliştirilmiş, gözleri doğrudan kapı profiline monte edilen tek kanallı emniyet fotoselidir. Set; bir merkez ünite ile 6 m kablolu, soketli bir alıcı ve bir verici gözden oluşur. Gözler arasındaki kızılötesi ışın kesildiğinde merkez ünite kuru kontak çıkış vererek kapının kapanmasını engeller.
Tek noktadan algılamanın yeterli olduğu mağaza, market ve bina girişleri için idealdir. 15–40 V DC besleme ile 24 V DC otomatik kapı ünitelerine doğrudan bağlanır.
Öne Çıkan Özellikler

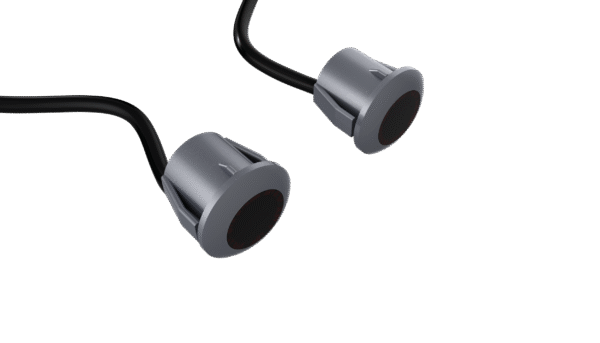

- Profile gömülü gözler: Alıcı ve verici gözler kapı profiline monte edilir; dışarıdan neredeyse görünmez.
- Soketli bağlantı: 6 m kablolu gözler merkez üniteye soketle takılır; arızalı göz kolayca değiştirilir.
- Ayarlanabilir mesafe: POT1 ile en fazla 10 metreye kadar ayarlanır.
- Geniş besleme aralığı: 15–40 V DC ile çalışır, 24 V DC otomatik kapı ünitelerine uygundur.
- LED göstergeler: Kırmızı LED besleme, mavi LED kontak durumunu gösterir.
- Kuru kontak NO/NC çıkış: Kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A.
Paket İçeriği

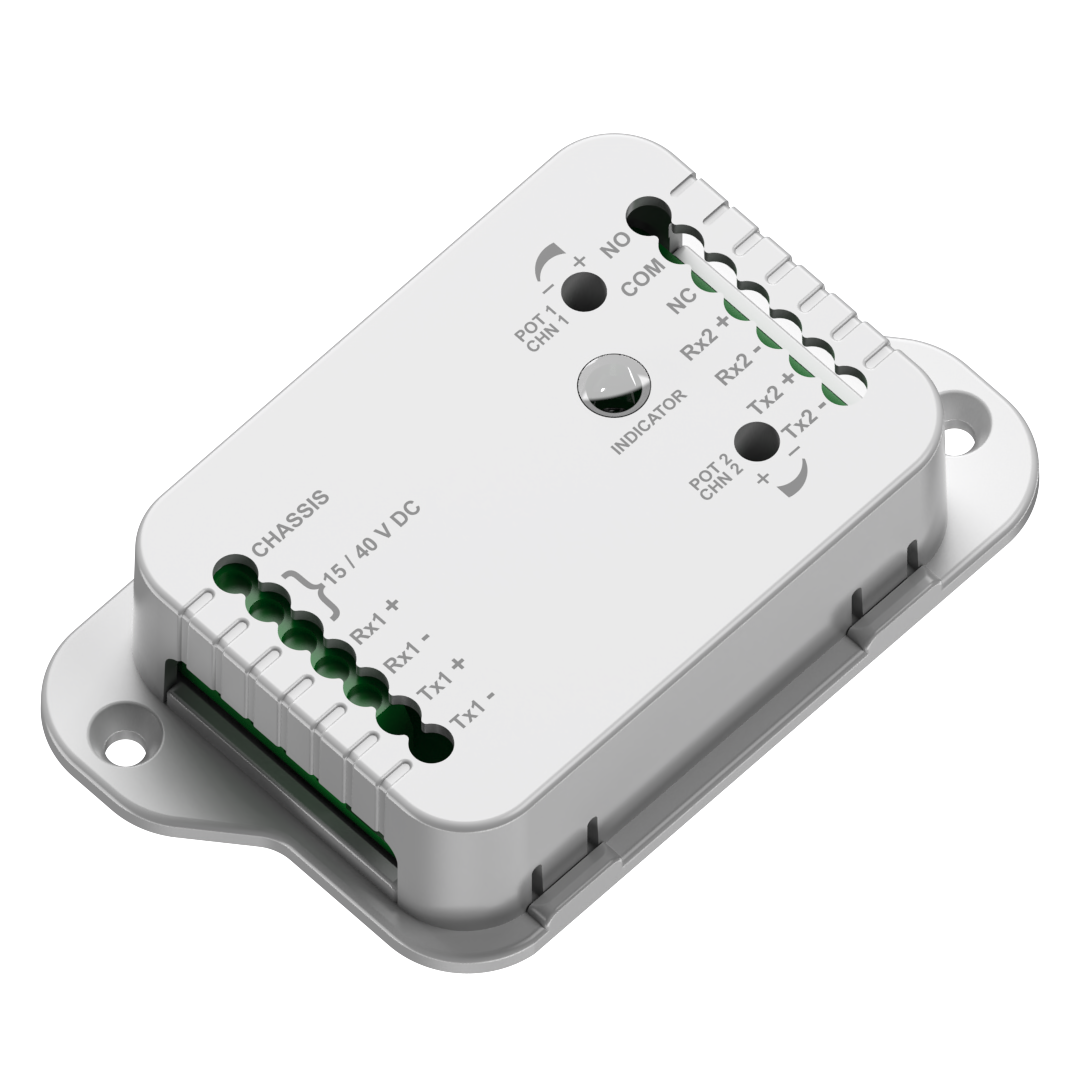

- 1 adet CAF1S tek kanallı merkez ünite
- 1 adet CAF-VS soketli verici göz (6 m kablolu)
- 1 adet CAF-AS soketli alıcı göz (6 m kablolu)
Daha geniş algılama alanı için iki kanallı Kontal CAF2S tercih edilebilir.
Teknik Özellikler
| Özellik | CAF 1S | CAF 2S |
|---|---|---|
| Ürün Kodu | K051-01 | K052-01 |
| Çalışma Gerilimi | 15 – 40 V DC | 15 – 40 V DC |
| Çalışma Akımı | 15 mA @ 24 V DC | 15 mA @ 24 V DC |
| Çalışma Mesafesi | 10 m (maks.) | 10 m (maks.) |
| Çalışma Teknolojisi | Kızılötesi (IR) | Kızılötesi (IR) |
| Göz Sayısı | 1 alıcı + 1 verici göz | 2 alıcı + 2 verici göz |
| Göz Kablo Uzunluğu | 6 m | 6 m |
| Kontak Sayısı / Tipi | 1 / Kuru kontak (NO/NC) | 1 / Kuru kontak (NO/NC) |
| Kontak Kapasitesi | 30 V DC 1 A / 125 V AC 0,3 A (maks.) | 30 V DC 1 A / 125 V AC 0,3 A (maks.) |
| Ağırlık | 296 g | 487 g |
| Ölçüler (En × Boy × Derinlik) | 63 × 104 × 26,5 mm | 63 × 104 × 26,5 mm |
Değerler Kontal CAF 1S / CAF 2S kullanım kılavuzundan (Rev 1.0, 03.04.2026) alınmıştır.
Kurulum ve Ayar
- Alıcı ve verici gözleri kapı profiline, birbirini doğrudan görecek şekilde karşılıklı monte edin; 6 m kablolarını merkez üniteye kadar taşıyın.
- Göz kablolarını merkez ünitedeki soketlere takın ve üniteyi düz bir zemine sabitleyin.
- 15–40 V DC beslemeyi + ve – yönlerine dikkat ederek bağlayın; kırmızı LED enerji geldiğini gösterir.
- Kuru kontak çıkışını kapı kontrol ünitesinin emniyet girişine bağlayın.
- POT1 (CAF 2S’de ikinci kanal için POT2) ile mesafeyi ayarlayın: “+” yönünde artar, en fazla 10 m. Mavi LED yanıyorsa gözler birbirini görüyor, sönükse araya engel girmiş demektir.
CAF 2S’de JMP1 aktifken iki kanaldan herhangi biri kesildiğinde, pasifken yalnızca iki kanal aynı anda kesildiğinde röle çıkış verir. Kararlı çalışma için besleme hattında en az 0,5 W güç önerilir.
Hangi Kapılar İçin Uygundur
- Mağaza, market ve AVM girişlerindeki otomatik yana kayar cam kapılar
- Bina, otel, hastane ve ofis girişlerindeki fotoselli kapılar
- Profil içine göz yerleştirilebilen diğer otomatik kapı sistemleri
Gözler kapı profiline yerleştirildiği için dışarıdan neredeyse görünmez. Tek noktadan algılamanın yettiği girişlerde CAF 1S, geniş veya yoğun geçişli girişlerde iki farklı yükseklikte algılama yapan CAF 2S önerilir.
Kontal CAF1S Cam Kapı Fotoseli Hakkında Sıkça Sorulan Sorular
CAF1S setinde neler var?
Sette 1 adet tek kanallı merkez ünite, 1 adet 6 m kablolu soketli CAF-VS soketli verici göz ve 1 adet 6 m kablolu soketli CAF-AS soketli alıcı göz bulunur.
CAF 1S ile CAF 2S arasındaki fark nedir?
CAF 1S tek kanallıdır ve 1 alıcı + 1 verici göz ile tek noktadan algılama yapar. CAF 2S iki kanallıdır; 2 alıcı + 2 verici göz ile iki farklı yükseklikte algılayarak daha geniş bir güvenlik bölgesi oluşturur.
Çalışma mesafesi ne kadar?
Her kanal için en fazla 10 metredir. CAF 1S’de POT1, CAF 2S’de birinci kanal için POT1, ikinci kanal için POT2 ile ayarlanır.
Göz kabloları ne uzunlukta?
Alıcı ve verici gözlerin kablosu 6 metredir ve merkez üniteye soketle takılır.
Hangi voltajla çalışır?
15–40 V DC ile çalışır; 24 V DC otomatik kapı kontrol ünitelerine doğrudan bağlanabilir. Besleme hattında en az 0,5 W güç önerilir.
LED’ler ne anlama geliyor?
Kırmızı LED enerji geldiğini gösterir. Mavi LED yanıyorsa gözler birbirini görüyor ve röle çıkış vermiyordur; sönükse gözlerin arasında engel vardır ve röle çıkış verir.
Gözlerden biri arızalanırsa ne yapmalıyım?
Gözler ayrı da satılır: CAF-AS soketli alıcı göz ve CAF-VS soketli verici göz. Soketli oldukları için merkez üniteye kolayca takılır.
CAF’ı kendim takabilir miyim?
Evet, CAF kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Gözleri birbirini görecek şekilde hizalayın, + ve – yönlerine dikkat edin ve bağlantıyı enerji kesikken yapın. Sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal CAF Cam Kapı Fotoseli Teknik Dokümanları
CAF 1S ve CAF 2S kurulum kılavuzları ile CE uygunluk beyanları aşağıdadır.
PDF · 1003 KB · CAF 1S / CAF 2S · Rev 1.0
English User Manual
PDF · 994 KB · CAF 1S / CAF 2S
CE Uygunluk Beyanı – CAF 1
PDF · 418 KB · CAF 1S
CE Uygunluk Beyanı – CAF 2
PDF · 418 KB · CAF 2S
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
