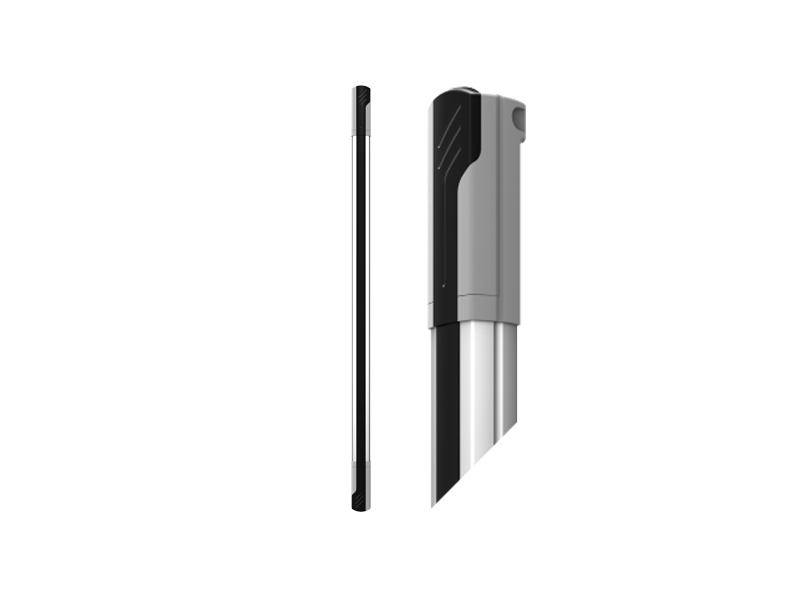

Kontal BF90 Boy Fotoseli 90 cm (6 Göz) – Verici (BF90V)

3.819,44 TL KDV Dahil

Peşin fiyatına 3 taksit
1.273,15 TL x 3
Ödeme adımında kredi kartınızla 3 taksit seçebilirsiniz.
↗ Sepetiniz 10.000 TL'yi geçerse 4 taksit

Kontal BF90V: BF90 boy fotoselinin verici modülü (K104-01).

  • 90 cm, 6 göz (15 cm aralık)
  • Maks. 15 m çalışma mesafesi
  • Besleme: 15–40 V DC
  • Röle çıkışı alıcı modüldedir
  • Çalışması için BF90 alıcı gerekir
Ürüne Özel İskontolu Fiyat İste 👉🏻 Whatsapp
Stok kodu: BF90V Kategoriler: , Etiketler: ,
MPN: BF90V
Marka: Nota Otomasyon Marka:

Kontal BF90 Boy Fotoseli 90 cm (6 Göz) – Verici (BF90V)

Kontal BF90V, BF90 boy fotoselinin verici modülüdür. 90 cm boyunca 15 cm aralıklı 6 gözden kızılötesi ışın göndererek karşısındaki BF90A alıcı modülle birlikte dikey bir ışın perdesi oluşturur. Röle çıkışı alıcı modüldedir.

Standart emniyet fotosellerinin tek noktadan yaptığı algılamayı kapı boyunca genişletir; yana kayar kapı, kepenk, endüstriyel ve hızlı PVC kapılarda geçiş güvenliğini artırır. 15–40 V DC ile beslenir ve 15 metreye kadar mesafede çalışır. Alıcı ve verici modüller arasına senkronizasyon (SENC) kablosu bağlanır.

90 cm
Algılama Yüksekliği
6 / 15 cm
Göz Sayısı / Aralığı
15 m
Maks. Çalışma Mesafesi
15–40 V DC
Besleme Gerilimi
POT1
Ayarlanabilir Sinyal Gücü

Öne Çıkan Özellikler

  • Kızılötesi ışın perdesi: 90 cm boyunca 15 cm aralıklı 6 göz; kapı açıklığını tek bir nokta yerine boydan boya tarar.
  • 15 metre çalışma mesafesi: Mesafe verici modüldeki POT1 trimpotu ile ayarlanır; saat yönünde artar, ters yönde azalır.
  • Senkron kablo (SENC): Alıcı ve verici, 3 numaralı SENC klemensleri arasındaki kabloyla senkron çalışır; iki modülün eksi hattı ortak olmalıdır.
  • LED göstergeler: LED3 verici sinyal gücünü, LED1 beslemeyi, LED2 5 V göstergesini gösterir.

Paket İçeriği

  • 1 adet Kontal BF90 verici modül (BF90V, ürün kodu K104-01)

Bu ürün yalnızca verici modüldür; çalışması için karşısında bir BF90 alıcı modül bulunmalıdır. İki modülü birlikte almak için BF90 Boy Fotoseli Takımına bakabilirsiniz.

Teknik Özellikler

Model BF90/V – 90 cm Verici Modül
Ürün kodu K104-01
Çalışma gerilimi 15 – 40 V DC
Çalışma akımı 65 mA @ 24 V DC
Çalışma mesafesi 15 m (maks.)
Göz sayısı / göz aralığı 6 adet / 15 cm
Algılama yüksekliği 90 cm
Röle çıkışı Yok (çıkış alıcı modüldedir)
Çalışma sıcaklığı -20 / +55 °C
Ağırlık 565 g
Boyutlar (En × Boy × Derinlik) 3,7 × 107 × 3 cm

Değerler Kontal kullanım kılavuzundan alınmıştır. Kararlı çalışma için besleme hattında en az 3,5 W çıkış gücüne sahip bir güç kaynağı önerilir. Maksimum mesafe; ortam ışığı, hizalama, toz ve kirlenme gibi etkenlerle azalabilir.

Kurulum ve Ayar

  1. Ön plastik kapağı ve vidaları sökün.
  2. 1 ve 2 numaralı klemenslere besleme bağlantısını (+ / –) yapın. 15–40 V DC dışında besleme yapmayın.
  3. 3 numaralı SENC klemenslerini alıcı ile verici arasında birbirine bağlayın; iki modülün eksi hattı ortak olmalıdır.
  4. Verici modüldeki POT1 ile çalışma mesafesini ayarlayın.
  5. Alıcı modülde JP1 (buzzer) ve JP3 (tek / çift göz) ayarını yapın; jumper değişikliğinden sonra enerjiyi kesip yaklaşık 10 sn sonra yeniden verin.
  6. Alıcının NC / COM / NO çıkışını kontrol kartınızın fotosel (emniyet) girişine bağlayın.

Hangi Kapılar ve Sistemler İçin Uygundur

Alıcının kuru kontak çıkışı, kontrol kartlarının fotosel / emniyet girişine bağlanır. Besleme 15–40 V DC olduğundan, kontrol kartınızın fotosel besleme çıkışını kılavuzundan kontrol edin; gerekirse ayrı bir güç kaynağı kullanın.

Kontal BF90 Verici Hakkında Sıkça Sorulan Sorular

BF90 vericiyı tek başına kullanabilir miyim?

Hayır. Verici yalnızca ışın gönderir; röle çıkışı karşısındaki BF90 alıcıdadır. Arızalı modülü değiştiriyorsanız mevcut BF90 alıcınızla kullanabilirsiniz; başka seriden bir modülle çalışmaz.

Hangi voltajla çalışır?

15–40 V DC ile çalışır; belirtilen aralığın dışında besleme yapmayın. Kararlı çalışma için en az 3,5 W çıkış gücüne sahip bir güç kaynağı önerilir.

BF90 ile BF180 arasındaki fark nedir?

BF90 90 cm boyunda ve 6 gözlü, BF180 180 cm boyunda ve 12 gözlüdür. Göz aralığı (15 cm), mesafe (15 m) ve bağlantılar aynıdır; kapı açıklığınızın yüksekliğine göre seçilir.

Tek göz / çift göz ayarı ne işe yarar?

Alıcıdaki JP3 jumper’ı takılı değilken tek bir ışının kesilmesi çıkış verir; takılıyken iki ışının birlikte kesilmesi gerekir. Hangisinin kullanılacağı uygulamaya göre seçilir; ayar değişikliğinden sonra enerjiyi kesip yaklaşık 10 sn sonra yeniden verin.

Kendim kurabilir miyim?

Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Kontal BF Boy Fotoseli Teknik Dokümanları

BF90 / BF180 kullanım kılavuzu ve uygunluk beyanı aşağıdadır.

Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
