Nice Dairesel Kapı Motoru Wingo 3524 HS Çift Motorlu Kit, Hızlı Motor

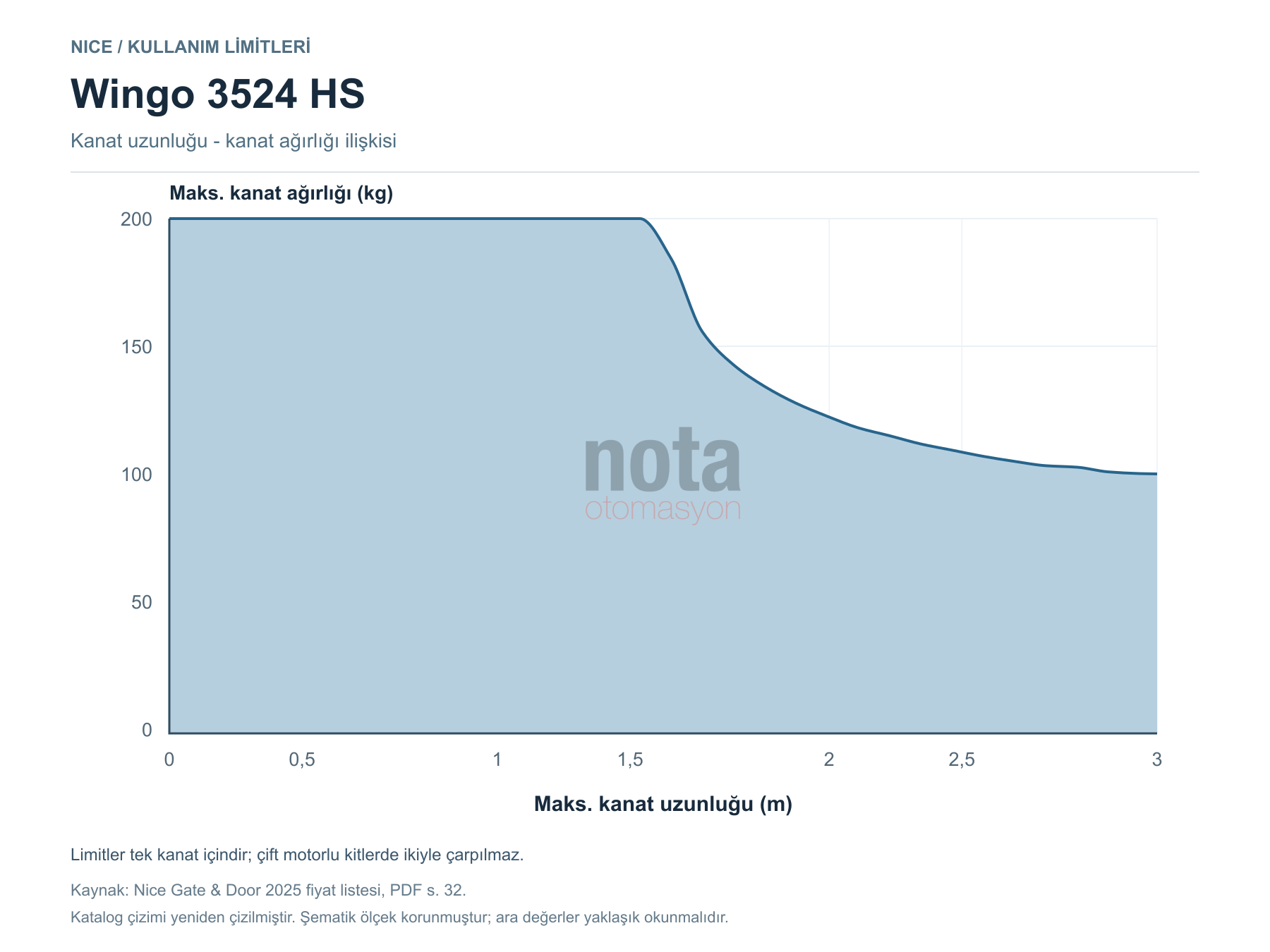

3 metreye kadar olan çift kanatlı dairesel bahçe kapıları için tasarlanmış, 24 V DC enkoderli hızlı (HS) bir modeldir. Kapının hızlı açılmasının önemli olduğu villa, site ve iş yeri girişleri için uygundur. Kanat ağırlığına göre sınırlar için sayfadaki kullanım limitleri grafiğine bakabilirsiniz.

Wingo 3524 HS’in mili 4 cm/sn hızla hareket eder; bu, standart Wingo 3524’ün yaklaşık 2,5 katıdır. 470 mm’lik stroku yaklaşık 12 saniyede tamamlar. Hız MC824H kontrol ünitesinde kademeli olarak ayarlanabilir; yayaların geçtiği girişlerde “hızlı aç – yavaş kapat” ayarını öneririz.

İki model aynı 470 mm stroku ve 920 mm gövdeyi paylaşır. Nice Wingo 3524 yaklaşık 1,6 cm/sn mil hızıyla çalışır ve MC424 kontrol ünitesiyle komple aksesuarlı set olarak gelir. Wingo 3524 HS ise 4 cm/sn mil hızına, 650 N nominal kuvvete ve enkodere sahiptir; MC824H kontrol ünitesiyle çalışır ve PS324 akü ile Solemyo güneş enerjisi kitini destekler.

Hayır. Bu kitte 2 adet Wingo 3524 HS motor ve MC824H kontrol ünitesi bulunur; güvenli kullanım için Nice EPMB BlueBUS fotosel, Nice ELDC flaşör, Nice OXIBD soketli alıcı ve Nice Era Inti veya Nice MYGO4 kumanda ayrıca alınmalıdır. MC824H’nin BlueBUS altyapısı sayesinde fotosel ve diğer güvenlik cihazları yalnızca iki kabloyla bağlanır.

MC824H kontrol ünitesine opsiyonel Nice PS324 akü takılırsa motorlar elektrik kesintisinde de çalışmaya devam eder; aynı girişe Nice Solemyo güneş enerjisi kiti de bağlanabilir. Akü yoksa motor kilit açma anahtarıyla serbest bırakılır ve kanat elle açılır.

Açılma yönünde gerekmez: Wingo 3524 HS motorunun içinde ayarlanabilir mekanik limit vardır. Motorun kilidi açılır, kanat elle istenen açık konuma getirilir, mekanik durdurucu vidası mil ucuna dayanarak sabitlenir. Kapanma yönünde bu limit yoktur; kanatların kapalı konumda durması için yerde veya kanatların birleştiği noktada bir kapanma durdurucusu kullanılmalıdır.

Açılma açısı ve motorun kanadı ittiği kuvvet, arka braketin menteşe eksenine göre konumuna (A ve B ölçüleri) bağlıdır; A ile B’nin birbirine yakın olması motorun düzgün çalışması için önemlidir. Ön braketin konumu (E ölçüsü) A ölçüsüne göre kılavuzdaki tablodan okunur; Wingo 3524 HS için D ölçüsü 850 mm’dir. Dışa açılan kapılarda motor besleme kablolarının yeri değiştirilir.

Nice, Wingo serisi için kullanım koşullarına göre 80.000–250.000 çevrim tahmini ömür verir. Ömür bir “zorlanma endeksi” ile hesaplanır: Wingo 3524 HS için 100 kg üzeri kanat ağırlığı %10, 200 kg üzeri %20; 1–2 m kanat uzunluğu %10, 2–3 m %20 ekler. Dolu (rüzgâr geçirmeyen) kanat %15, 40 °C üzeri veya 0 °C altı sıcaklık ya da yüksek nem %20 daha ekler; endeks yükseldikçe tahmini ömür azalır.

MC824H kontrol ünitesinde M2 motoruna bağlı kanat önce açılır, M1 motoruna bağlı kanat önce kapanır. Yaya geçişi için “kısmi açma” komutu M2 kanadını toplam açılmanın ¼, ½, ¾’ü kadar veya tamamen açacak şekilde ayarlanabilir.

Evet, Nice Wingo 3524 HS Çift Motorlu Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Kanatların menteşeler üzerinde elle rahat döndüğünden emin olun, arka braketi A ve B ölçülerine göre yerleştirin ve ön braketi kanadın sağlam bir bölümüne sabitleyin. Kontrol ünitesindeki motor seçim switchlerinin kullandığınız motora uygun olduğunu kontrol edin; tanıtma işlemiyle MC824H BlueBUS cihazlarını ve kanat konumlarını öğrenir. Elektrik bağlantısını sigorta kapalıyken yapın; kontrol ünitesi test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
