Nice Dairesel Bahçe Kapısı Motoru Wingo 3524 Kit

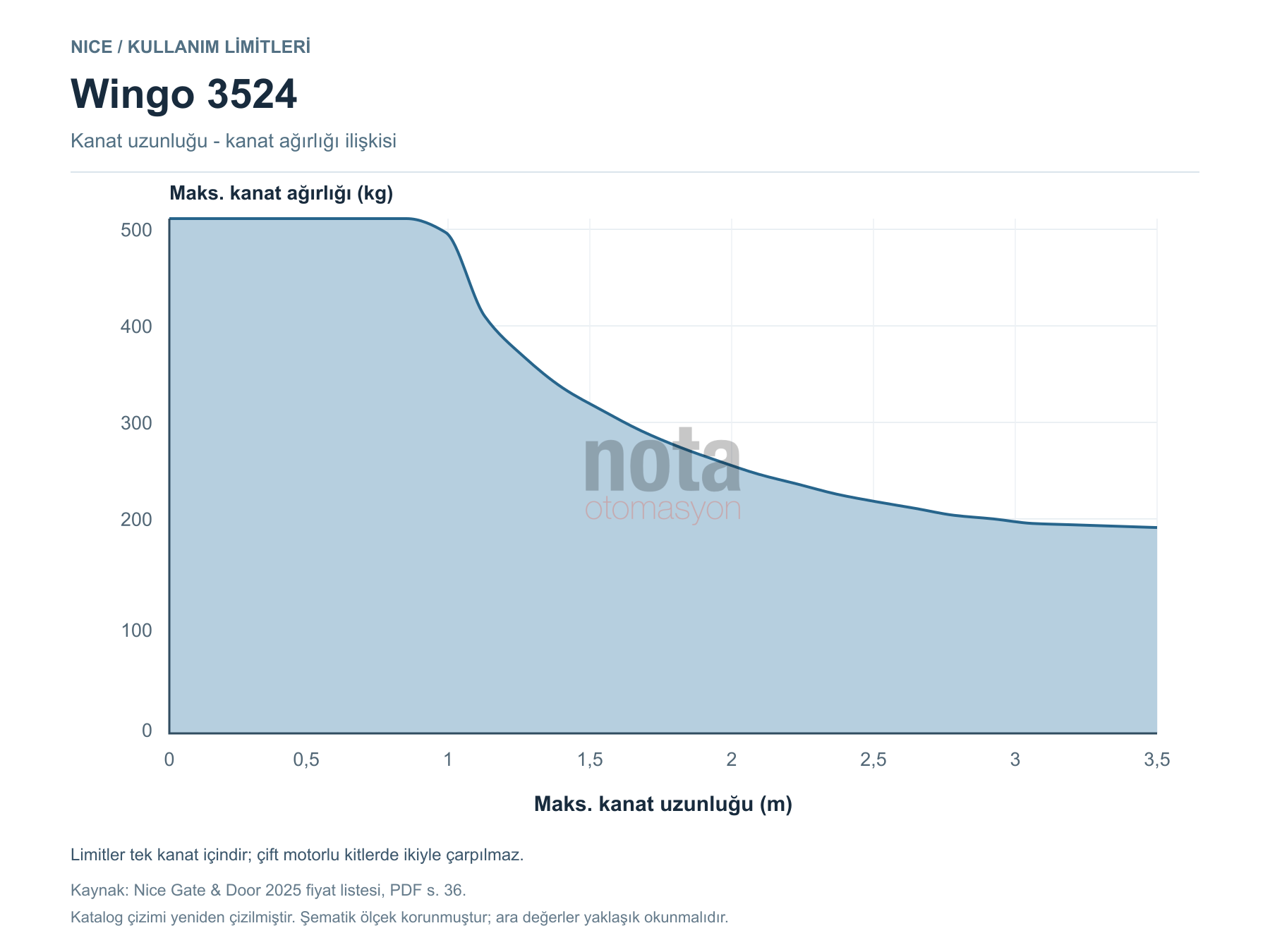

Kanat başına 3,5 metreye kadar olan çift kanatlı dairesel bahçe kapıları için tasarlanmış, 24 V DC motorlu bir settir. Taşıma kapasitesi kanat uzunluğuna bağlıdır: 1 metrelik kanatta 500 kg’a kadar, 3,5 metrelik kanatta 200 kg’a kadar kapılarda kullanılabilir. Villa ve site girişleri için uygundur; Nice Türkiye şartnamesine göre saatte 30 çevrim yapar.

Wingo 3524’ün mili yaklaşık 1,6 cm/sn hızla hareket eder ve 470 mm’lik stroku yaklaşık 29 saniyede tamamlar. Kanadın gerçek açılma süresi montaj ölçülerine ve açılma açısına göre değişir. Çok daha hızlı bir set isteniyorsa aynı stroka sahip Nice Wingo 3524 HS değerlendirilebilir.

İkisi de 470 mm stroklu 24 V DC motorlardır. Wingo 3524 yaklaşık 1,6 cm/sn mil hızıyla çalışır ve MC424 kontrol ünitesiyle, fotosel, flaşör, alıcı ve kumandalarla birlikte komple set olarak gelir. Nice Wingo 3524 HS ise mili 4 cm/sn hızla hareket eden hızlı modeldir; MC824H kontrol ünitesiyle çalışır ve paketinde aksesuar bulunmaz.

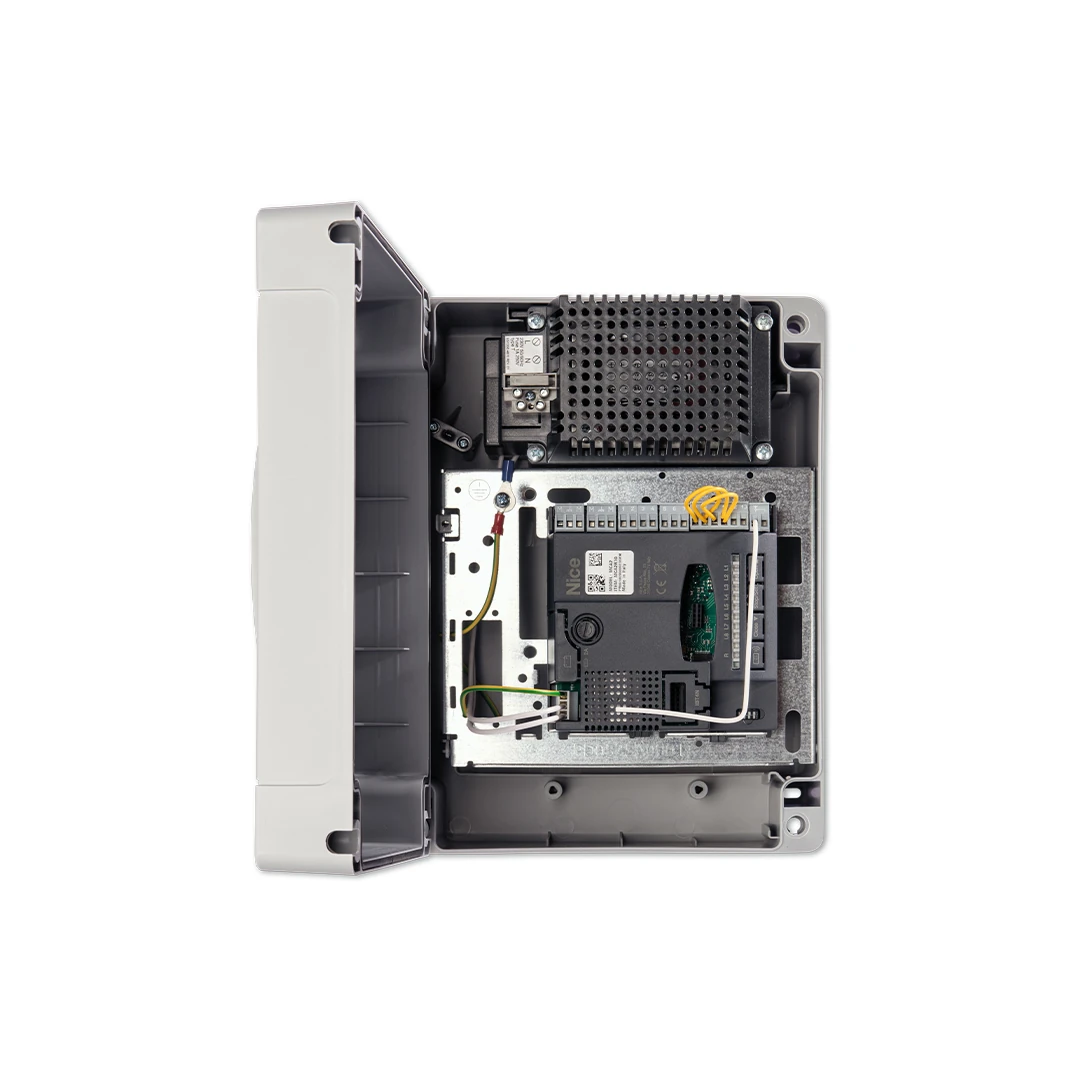

Wingo 3524 motorları 24 V DC ile çalışır ve Nice MC424 kontrol ünitesiyle yönetilir; kontrol ünitesi pakete dahildir. MC424 limit konumlarını hafızaya alır ve butonlarla basit programlama sağlar. Pakette yer alan Nice EPMB BlueBUS fotosel ve Nice ELDC flaşör kontrol ünitesine bağlanır; kumandalar Nice OXIBD soketli alıcı ile çalışır.

Açılma yönünde gerekmez: Wingo 3524 motorunun içinde ayarlanabilir mekanik limit vardır. Motorun kilidi açılır, kanat elle istenen açık konuma getirilir, mekanik durdurucu vidası mil ucuna dayanarak sabitlenir. Kapanma yönünde bu limit yoktur; kanatların kapalı konumda durması için yerde veya kanatların birleştiği noktada bir kapanma durdurucusu kullanılmalıdır.

Açılma açısı ve motorun kanadı ittiği kuvvet, arka braketin menteşe eksenine göre konumuna (A ve B ölçüleri) bağlıdır; A ile B’nin birbirine yakın olması motorun düzgün çalışması için önemlidir. Ön braketin konumu (E ölçüsü) A ölçüsüne göre kılavuzdaki tablodan okunur; Wingo 3524 için D ölçüsü 850 mm’dir. Dışa açılan kapılarda motor besleme kablolarının yeri değiştirilir.

Nice, Wingo serisi için kullanım koşullarına göre 80.000–250.000 çevrim tahmini ömür verir. Ömür bir “zorlanma endeksi” ile hesaplanır: Wingo 3524 için 200 kg üzeri kanat ağırlığı %10, 300 kg üzeri %20, 400 kg üzeri %30; 2–3 m kanat uzunluğu %10, 3–3,5 m %20 ekler. Dolu (rüzgâr geçirmeyen) kanat %15, 40 °C üzeri veya 0 °C altı sıcaklık ya da yüksek nem %20 daha ekler; endeks yükseldikçe tahmini ömür azalır.

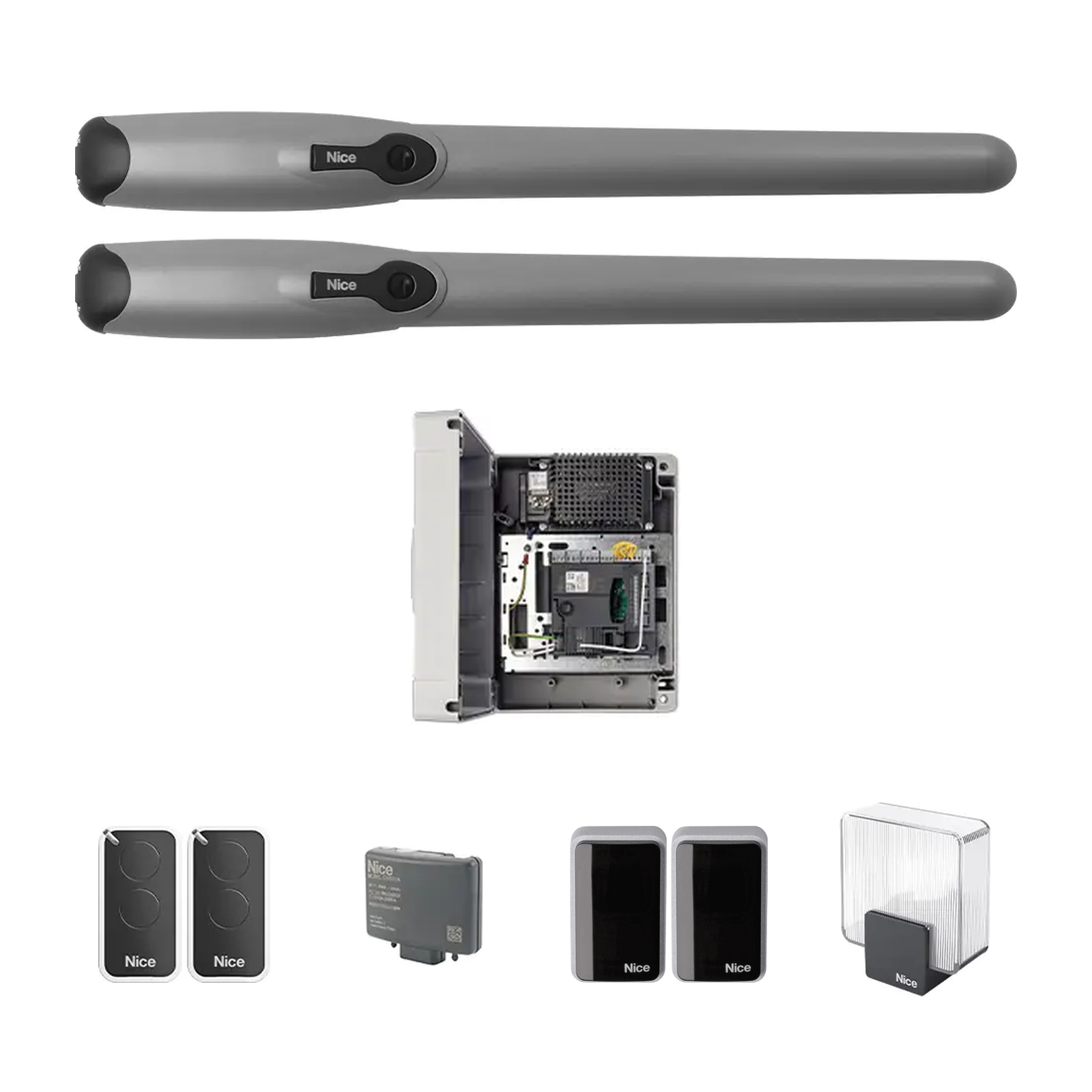

Pakette 2 adet Nice Wingo 3524 motor, 1 adet MC424 kontrol ünitesi, 1 adet Nice OXIBD soketli alıcı, 1 adet Nice ELDC flaşör, 1 takım Nice EPMB BlueBUS fotosel, 2 adet Nice Era Inti kumanda veya 2 adet Nice MYGO4 kumanda (stok durumuna göre gönderilir) bulunur.

Evet, Nice Wingo 3524 Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Kanatların menteşeler üzerinde elle rahat döndüğünden emin olun, arka braketi A ve B ölçülerine göre yerleştirin ve ön braketi kanadın sağlam bir bölümüne sabitleyin. Açılma limitini ayarlayıp kapanma durdurucusunu yerleştirdikten sonra MC424’e limitleri öğretin. Elektrik bağlantısını sigorta kapalıyken yapın; kontrol ünitesi test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
