Nice Dairesel Kapı Motoru, Toona 5016 Tek Motorlu Kit

Kanat başına 5 metreye kadar olan tek kanatlı dairesel bahçe kapıları için tasarlanmıştır; 5 metrelik kanatta 250 kg’a kadar kapılarda kullanılabilir. 230 V AC motoru nominal kuvvette saatte 54 çevrim yapar ve hem açılma hem kapanma yönünde limit switchlidir; uzun kanatlı villa ve site kapıları için uygundur.

Toona 5016’nın mili yüksüzken 1,3 cm/sn, yük altında 1 cm/sn hızla hareket eder; 505 mm’lik stroku yüksüzken yaklaşık 39 saniyede tamamlar. Uzun kanatlarda daha yavaş hareket, kanadın savrulmasını ve menteşelere binen yükü azaltır. Daha hızlı bir 5 metre çözümü için Nice Toona 5024 HS değerlendirilebilir.

İkisi de 5 metreye kadar kanatlar içindir. Toona 5016 230 V AC motorludur, iki yönde de limit switchlidir ve saatte 54 çevrim yapar. Nice Toona 5024 ise 24 V DC enkoderli motoruyla saatte 95 çevrime çıkar, yavaşlar, engeli enkoderle algılar, akü ve güneş enerjisiyle çalışabilir. Yoğun kullanım ve elektrik kesintisinde çalışma önemliyse Toona 5024’ü öneririz.

Hayır. Toona 5016, hem açılma hem kapanma yönünde ayarlanabilir mekanik limit switche sahiptir; kanat iki yönde de motorun kendi limitinde durur. Limitler, motorun kilidi açılıp kanat elle istenen konuma getirildikten sonra mekanik durdurucu vidası mil ucuna dayanarak ayarlanır.

Toona 5016 doğrudan 230 V AC ile çalışan, içinde 7 μF kondansatör ve 140 °C termik koruma bulunan bir motordur; bu nedenle 24 V modellerdeki gibi akü veya güneş enerjisi seçeneği yoktur. Elektrik kesildiğinde motor kilit açma anahtarıyla serbest bırakılır ve kanat elle açılır. Elektrik kesintisinin sık yaşandığı yerlerde akü takılabilen 24 V DC Toona modellerini öneririz.

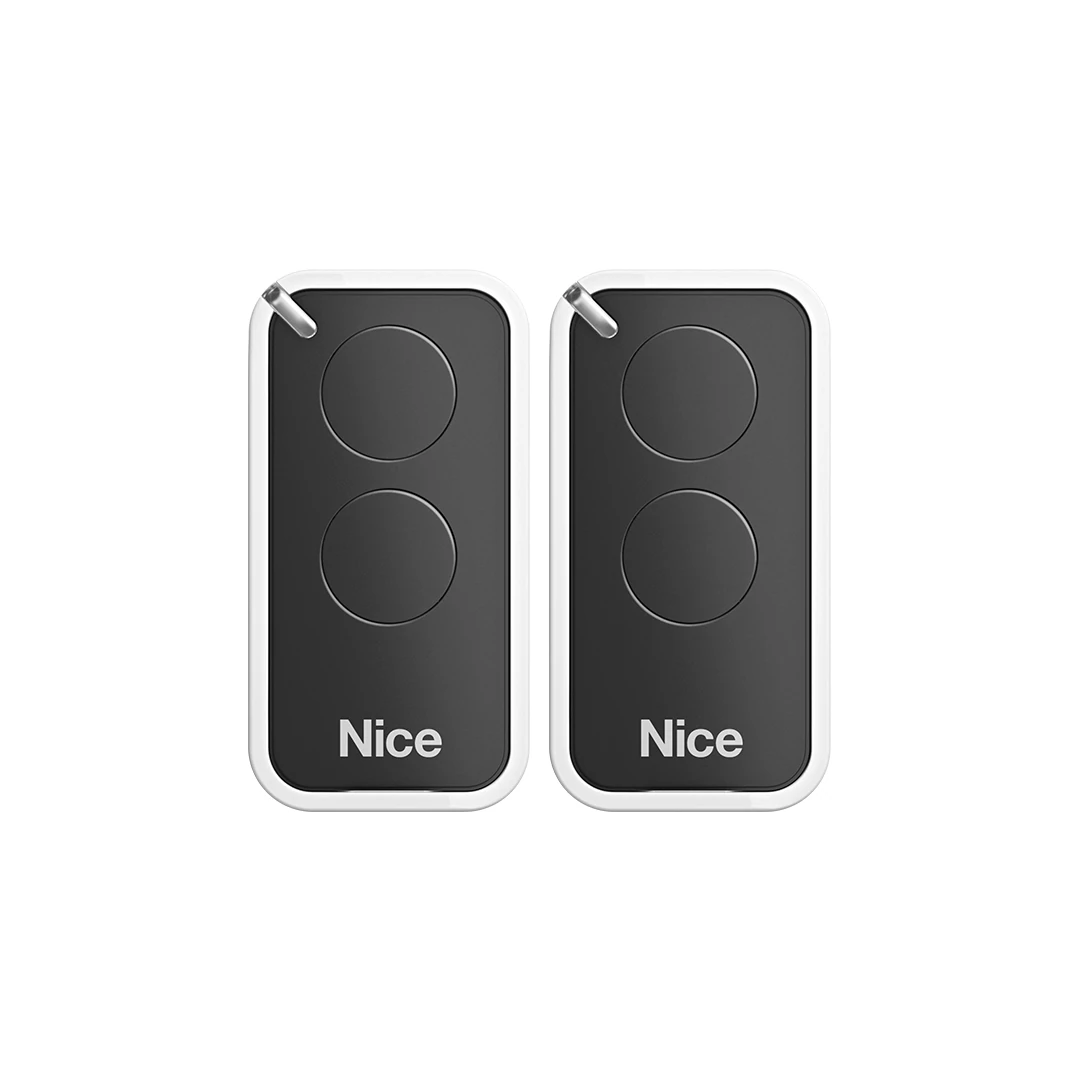

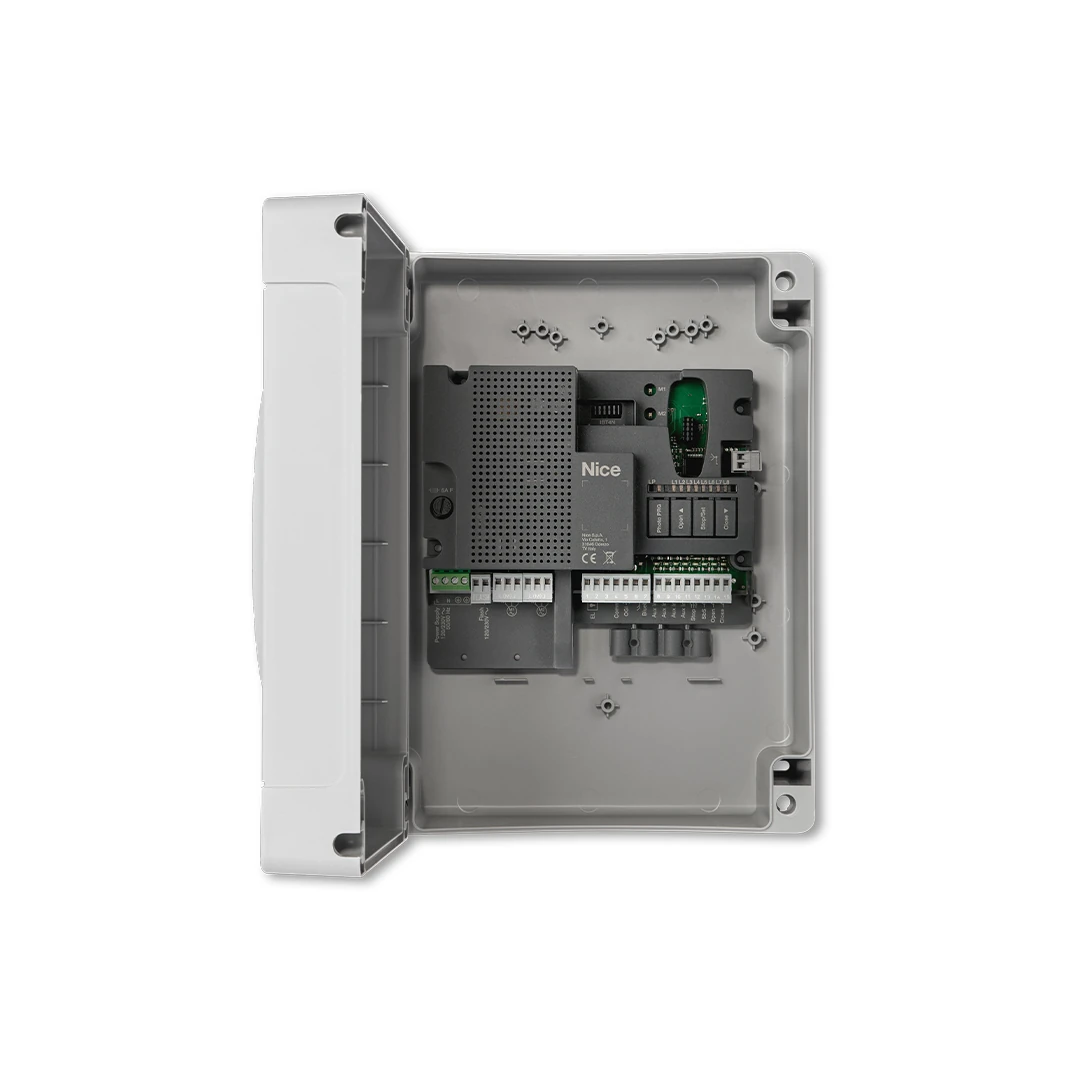

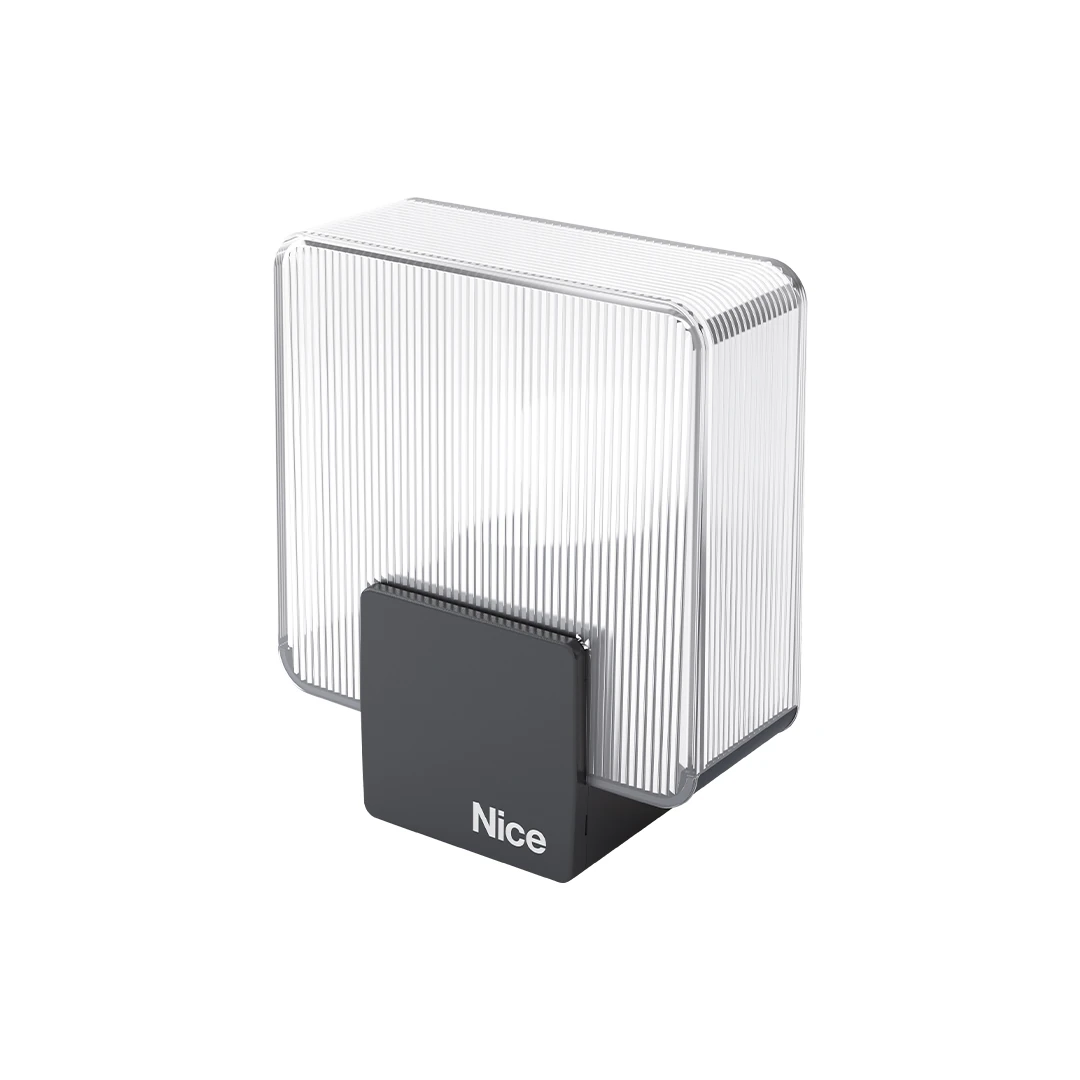

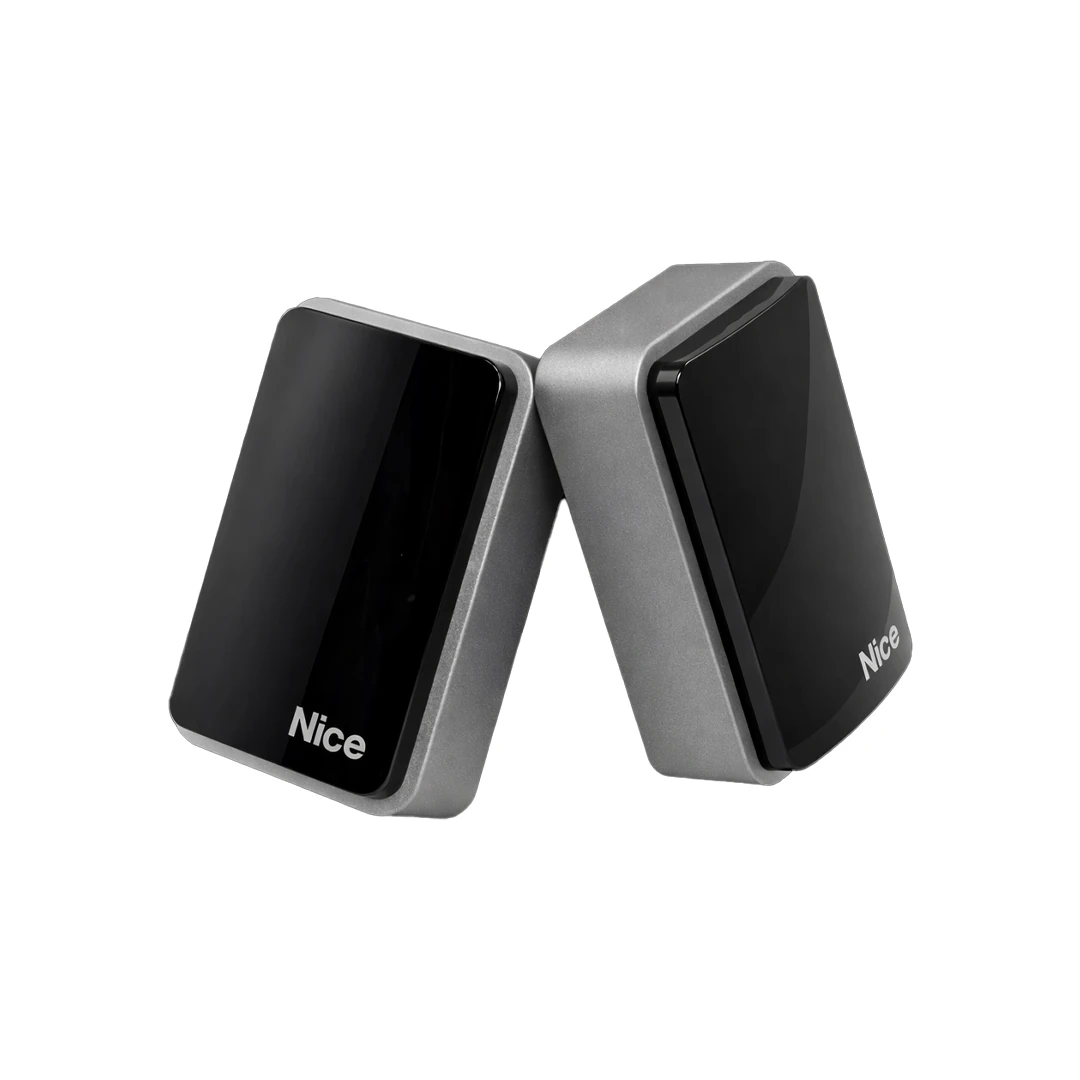

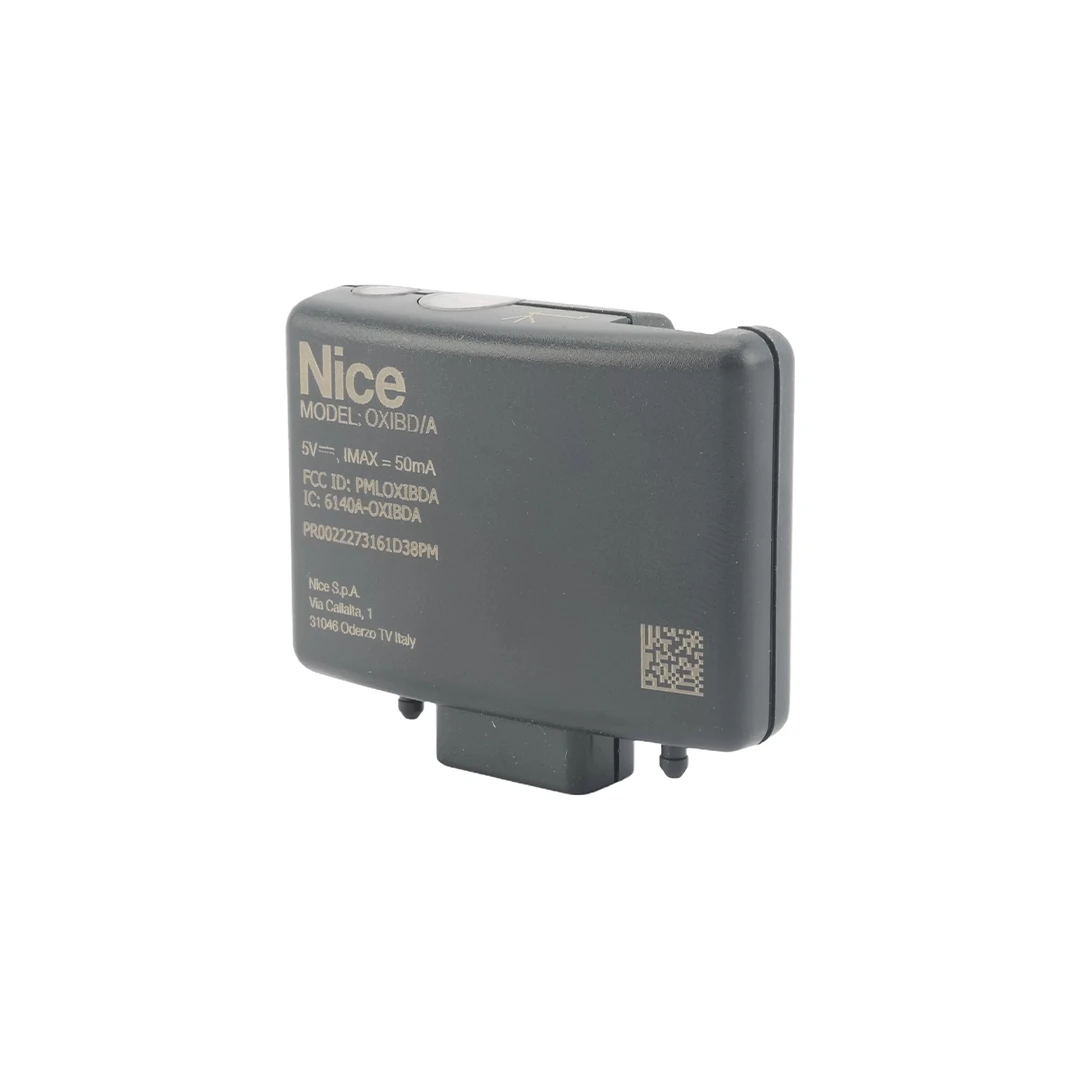

Toona 5016 230 V AC motorludur; bu yüzden 230 V motorlar için tasarlanmış MC800 gibi bir kontrol kartıyla çalışır, 24 V motorlara ait MC824H kartıyla kullanılamaz. Uyumlu aksesuarlar: Nice EPM fotosel standart (BlueBUS olmayan) fotosel girişine, Nice ELAC flaşör ise 230 V flaşör çıkışına bağlanır. Kumandalar karta takılan Nice OXIBD soketli alıcı ile çalışır.

Açılma açısı ve motorun kanadı ittiği kuvvet, arka braketin menteşe eksenine göre konumuna (A ve B ölçüleri) bağlıdır. Önce menteşe ekseni ile duvar veya kolon yüzeyi arasındaki C ölçüsü ölçülür, kılavuzdaki grafikten A ve B belirlenir; A ile B’nin birbirine yakın olması motorun düzgün çalışması için önemlidir. Toona 5 serisinde montaj ölçülerine göre 90°’den 130°’ye kadar açılma elde edilebilir. Pakette gelen arka braket 150 mm uzunluğundadır ve gerekirse kesilerek uyarlanır; ön braket kanadın sağlam bir yerine kaynaklanmalı, kaynak yapılamıyorsa PLA8 braket kullanılmalıdır. Dışa açılan kapılarda PLA6 braket gerekir ve motor besleme kablolarının yeri değiştirilir.

Nice, Toona serisi için kullanım koşullarına göre 80.000–250.000 çevrim tahmini ömür verir. Ömür bir “zorlanma endeksi” ile hesaplanır: Toona 5 serisinde 300 kg üzeri kanat ağırlığı %10, 400 kg üzeri %20, 500 kg üzeri %30; 3–4 m kanat uzunluğu %10, 4–5 m %20 ekler. Dolu (rüzgâr geçirmeyen) kanat %15, rüzgârlı bölgede kurulum %15, 40 °C üzeri veya 0 °C altı sıcaklık ya da yüksek nem %20 daha ekler. Nice’ın örneğinde 350 kg ağırlığında ve 3,5 m uzunluğundaki bir kanat %20 endeksle yaklaşık 160.000 çevrim ömre karşılık gelir.

1 adet Nice TO5016A motor ve MC800 kontrol ünitesi. Bu üründe fotosel, flaşör ve kumanda dahil değildir; Nice EPM fotosel, ELAC flaşör ve OXIBD alıcı ile uyumludur. Çift kanatlı kapılar ve komple aksesuarlı set için Nice Toona 5016 Çift Motorlu Kit ürünümüzü inceleyebilirsiniz.

Evet, Nice Toona 5016 Tek Motorlu Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Montajdan önce kanatların menteşeler üzerinde elle rahat döndüğünden emin olun. 5 metrelik kanatlarda menteşelerin ve kanadın sarkmadığından emin olun; A ve B ölçülerini kılavuzdaki grafiğe göre belirleyin, ön braketi kanadın sağlam bir bölümüne kaynaklayın ve açılma-kapanma limitlerini ayarlayın. Elektrik bağlantısını sigorta kapalıyken yapın; kontrol ünitesi test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

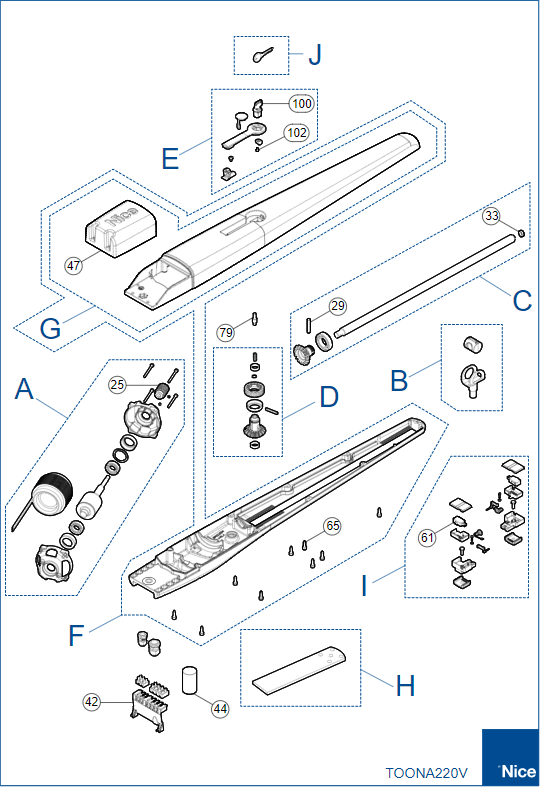

Nice, Toona motorları için en geç 6 ayda bir bakım önerir. Bakımda elektrik kesilir, parçalarda aşınma ve paslanma, vidalı bağlantıların sıkılığı ve motor içindeki sonsuz vida ile somunun yeterince yağlı olup olmadığı kontrol edilir; ardından fotosel ve engel testleri yapılır.
