Nice Dairesel Kapı Motoru Toona 5024 HS Çift Motorlu Kit, Hızlı Motor

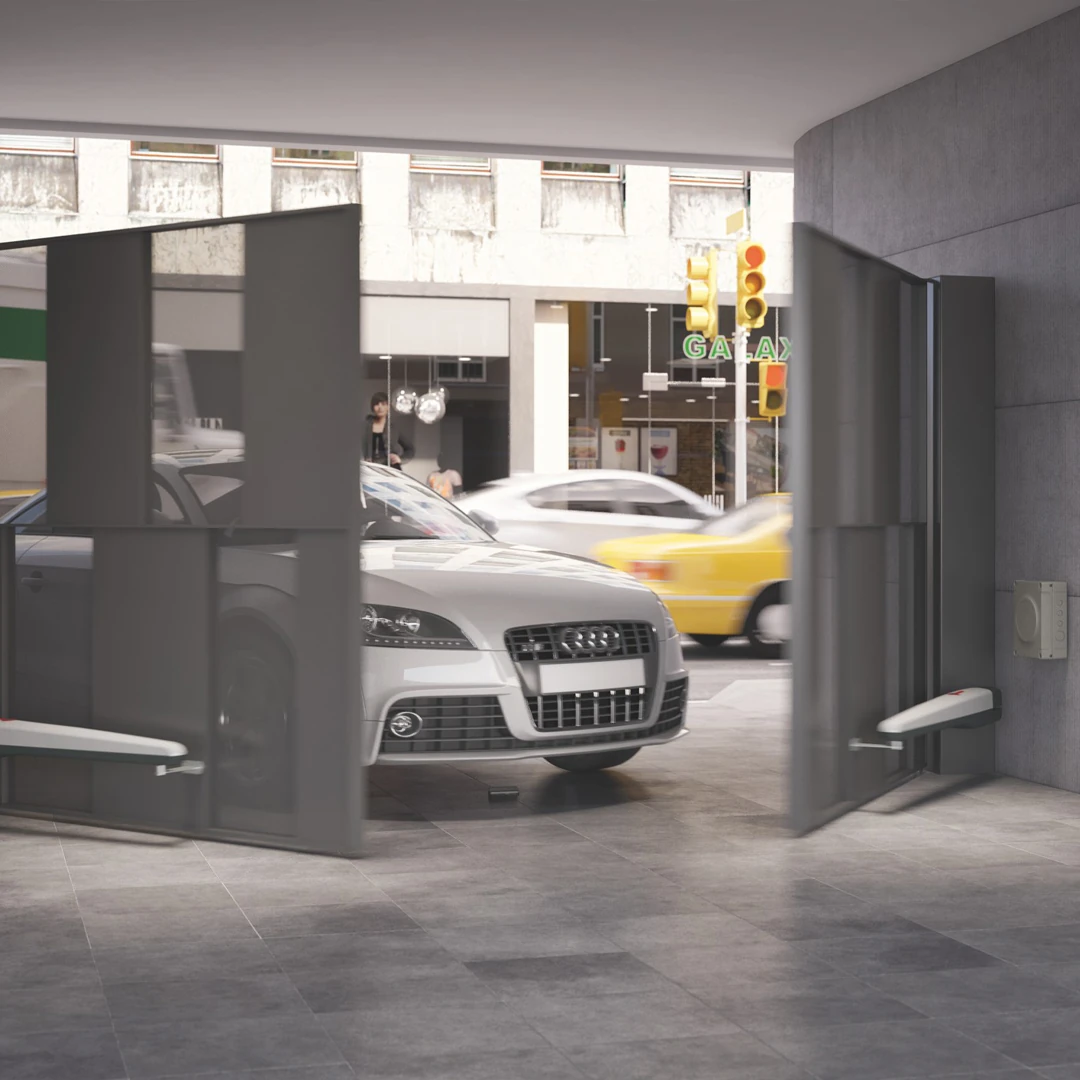

Kanat başına 5 metreye kadar veya 400 kg’a kadar olan çift kanatlı dairesel kapılar için tasarlanmış hızlı (HS) bir modeldir. Kapının açılmasını beklerken geçen sürenin kısa olması istenen site, iş yeri ve otopark girişleri için uygundur.

Toona 5024 HS’in mili 0,025 m/sn hızla hareket eder; bu, standart Toona modellerindeki 0,016 m/sn’nin yaklaşık 1,5 katıdır. Nice’a göre standart bir kurulumda 90° açılma, hızlanma ve yavaşlama hariç yaklaşık 16 saniye sürer. Hız MC824H’de 6 kademede ayarlanabilir; yayaların geçtiği girişlerde “hızlı aç – yavaş kapat” ayarını öneririz.

İkisi de 24 V DC enkoderli ve 5 metreye kadar kanatlar içindir. Nice Toona 5024 540 mm strok ve 0,016 m/sn mil hızıyla çalışır, nominal kuvvette saatte 95 çevrim yapar. Toona 5024 HS 505 mm strok ve 0,025 m/sn mil hızıyla daha hızlıdır; Nice kılavuzuna göre nominal kuvvette saatte 75 çevrim yapar. Hız öncelikliyse 5024 HS, çevrim sayısı öncelikliyse 5024 tercih edilebilir.

MC824H hareket boyunca motor kuvvetini izler ve enkoder sayesinde kanadın sıkıştığını algılar; engelle karşılaşınca hareketi durdurup geri çeker. Kuvvet 8 kademede ayarlanır ve açılış-kapanış sonunda kanat yavaşlar. Pakette yer alan Nice EPMB BlueBUS fotosel geçişte araç veya insan varken kapanmayı engeller. Hızlı kanatlarda çarpma etkisi daha yüksek olduğundan kuvvet ayarını kapıyı rahatça hareket ettiren en düşük değerde tutun.

Açılma yönünde gerekmez: Toona 5024 HS’ün içinde ayarlanabilir mekanik limit vardır; motorun kilidi açılıp kanat istenen açık konuma getirilir, mekanik durdurucu vidası mil ucuna dayanarak sabitlenir. Kapanma yönünde bu limit yoktur; kanatların kapalı konumda durması için yerde veya kanatların birleştiği noktada bir kapanma durdurucusu kullanılmalıdır. MC824H, tanıtma işleminde kanatların açık ve kapalı konumlarını enkoder sayesinde öğrenir.

MC824H kontrol ünitesine opsiyonel Nice PS324 akü takılırsa motorlar elektrik kesintisinde de çalışmaya devam eder. Aynı girişe Nice Solemyo güneş enerjisi kiti de bağlanabildiği için motor şebeke elektriği olmayan girişlerde de kullanılabilir; bu durumda “Stand-by” fonksiyonunu açmanızı öneririz. Akü yoksa her motor kilit açma anahtarıyla serbest bırakılır ve kanat elle açılır. “Her zaman kapat” fonksiyonu açıksa elektrik geri geldiğinde açık kalmış kapı 5 saniyelik flaşör uyarısının ardından kendiliğinden kapanır.

Açılma açısı ve motorun kanadı ittiği kuvvet, arka braketin menteşe eksenine göre konumuna (A ve B ölçüleri) bağlıdır. Önce menteşe ekseni ile duvar veya kolon yüzeyi arasındaki C ölçüsü ölçülür, kılavuzdaki grafikten A ve B belirlenir; A ile B’nin birbirine yakın olması motorun düzgün çalışması için önemlidir. Toona 5 serisinde montaj ölçülerine göre 90°’den 130°’ye kadar açılma elde edilebilir. Pakette gelen arka braket 150 mm uzunluğundadır ve gerekirse kesilerek uyarlanır; ön braket kanadın sağlam bir yerine kaynaklanmalı, kaynak yapılamıyorsa PLA8 braket kullanılmalıdır. Dışa açılan kapılarda PLA6 braket gerekir ve motor besleme kablolarının yeri değiştirilir.

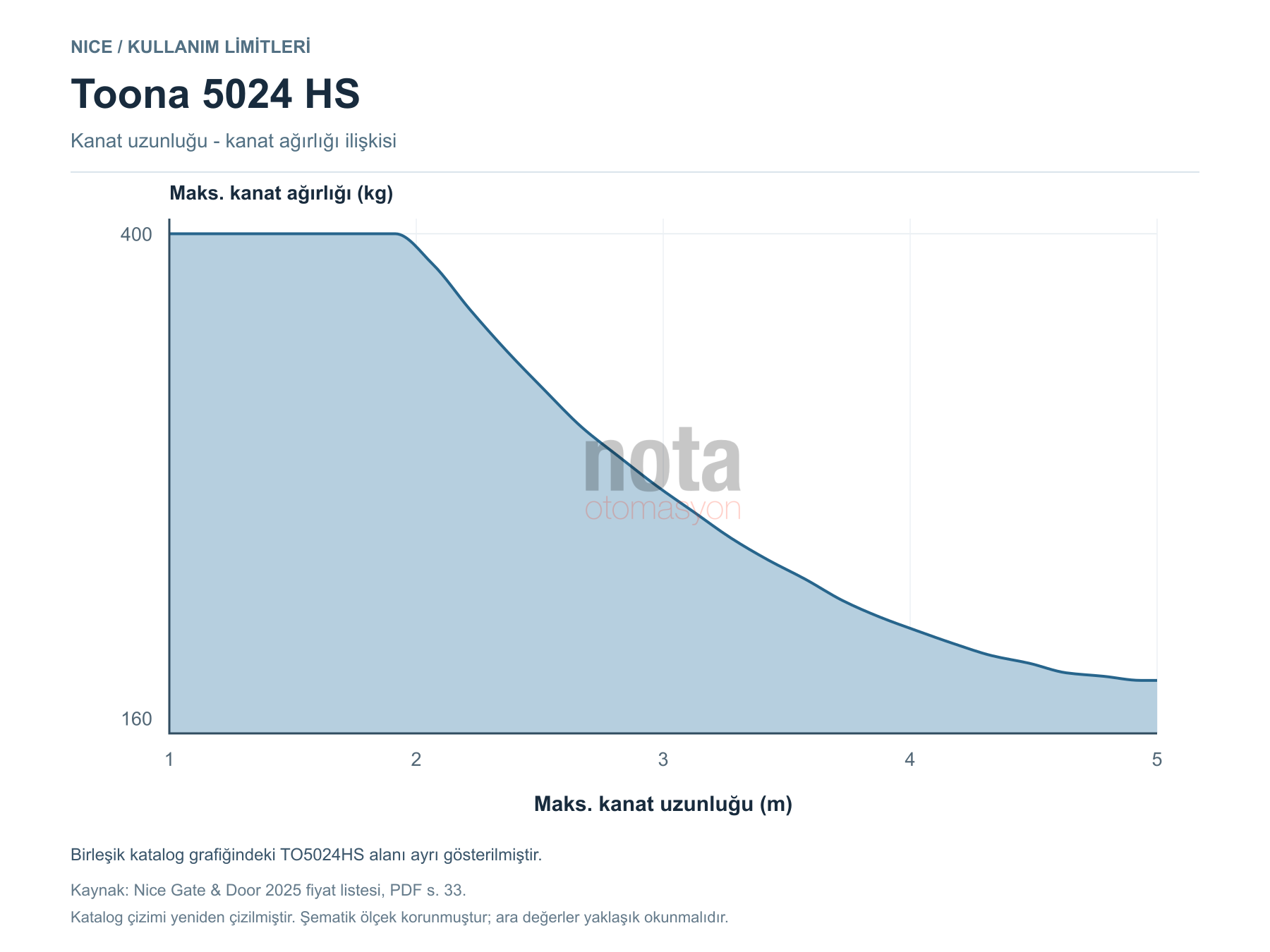

Nice, Toona serisi için kullanım koşullarına göre 80.000–250.000 çevrim tahmini ömür verir. Ömür bir “zorlanma endeksi” ile hesaplanır: Toona 5 serisinde 300 kg üzeri kanat ağırlığı %10, 400 kg üzeri %20, 500 kg üzeri %30; 3–4 m kanat uzunluğu %10, 4–5 m %20 ekler. Dolu (rüzgâr geçirmeyen) kanat %15, rüzgârlı bölgede kurulum %15, 40 °C üzeri veya 0 °C altı sıcaklık ya da yüksek nem %20 daha ekler. Nice’ın örneğinde 350 kg ağırlığında ve 3,5 m uzunluğundaki bir kanat %20 endeksle yaklaşık 160.000 çevrim ömre karşılık gelir.

Hareket sırasında flaşör saniyede bir yanar; arıza olduğunda 1 saniye arayla tekrarlanan seriler halinde yanıp söner:

1: BlueBUS cihazları kayıtlı cihazlarla uyuşmuyor; cihaz değiştirdiyseniz tanıtma işlemini tekrarlayın.
2: Fotosel devrede; önünde engel olup olmadığını kontrol edin.
3: Kuvvet sınırlayıcı engel algıladı; gerekirse motor kuvvetini artırın.
4: STOP girişi devreye girdi.
5 veya 7: Kontrol ünitesi iç hatası; 30 saniye bekleyip tekrar deneyin, gerekirse enerjiyi kısa süre kesin.
6: Saatlik veya art arda manevra sınırı aşıldı; birkaç dakika bekleyin.
8: Sürekli aktif bir komut var.
9: Otomasyon “blokla” komutuyla kilitlenmiş.
10: Enkoder, kanadın sıkıştığını veya aşırı sürtünmeyi algıladı; menteşeleri ve kanadın önünü kontrol edin.

MC824H kontrol ünitesinde M2 motoruna bağlı kanat önce açılır, M1 motoruna bağlı kanat önce kapanır; böylece bindirmeli kanatlar birbirine takılmaz. Yaya geçişi için “kısmi açma” komutu M2 kanadını toplam açılmanın ¼, ½, ¾’ü kadar veya tamamen açacak şekilde ayarlanabilir; istenirse iki kanadın birlikte kısmen açılması da seçilebilir.

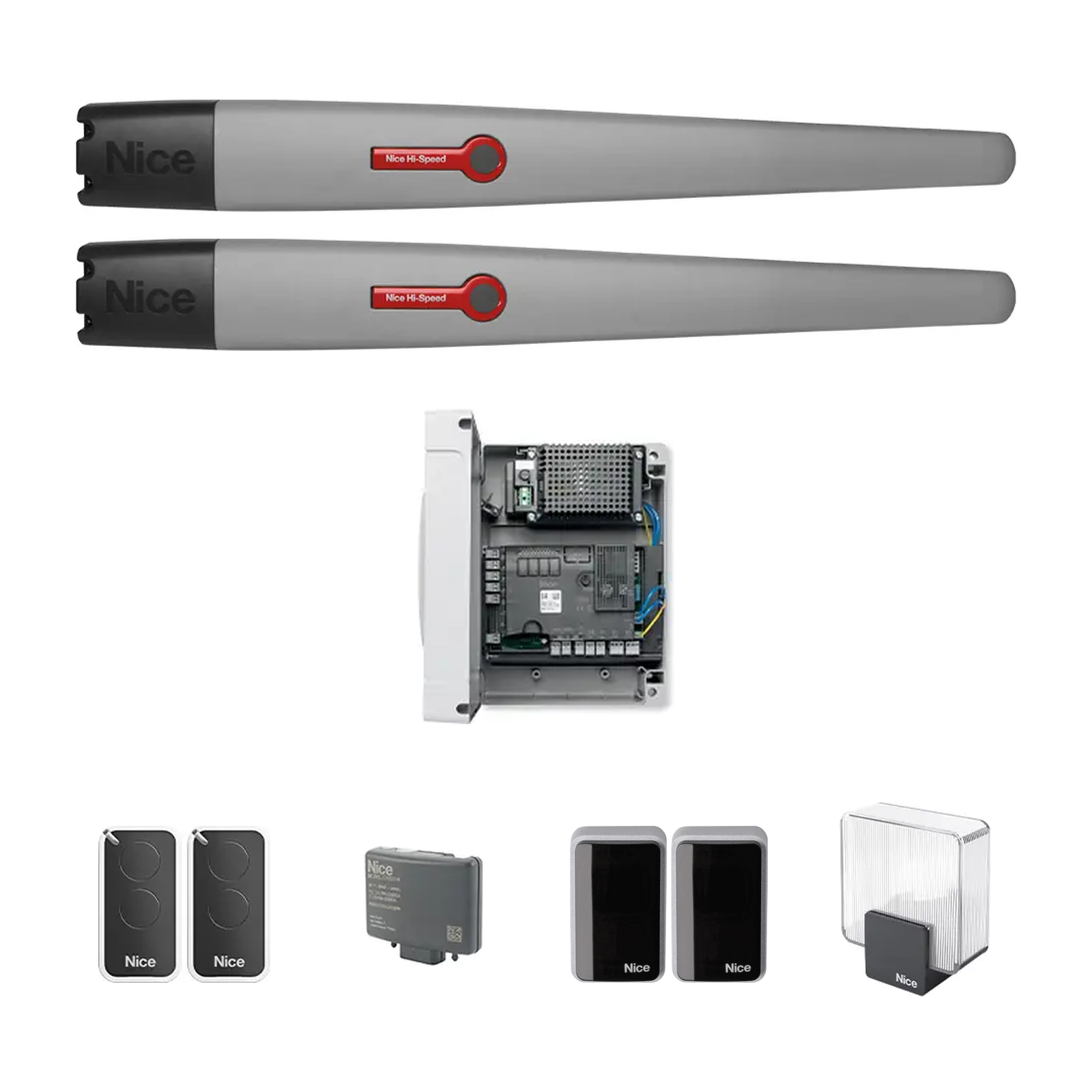

Pakette 2 adet Nice Toona 5024HS motor, 1 adet MC824H BlueBUS kontrol kartı, 1 takım Nice EPMB BlueBUS fotosel, 1 adet Nice ELDC flaşör, 1 adet Nice OXIBD soketli alıcı, 2 adet Nice Era Inti kumanda veya 2 adet Nice MYGO4 kumanda (stok durumuna göre gönderilir) bulunur. Her motorla birlikte ön ve arka bağlantı braketi, arka montaj plakası, bağlantı parçaları ve kilit açma anahtarı gelir.

Evet, Nice Toona 5024 HS Çift Motorlu Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Montajdan önce kanatların menteşeler üzerinde elle rahat döndüğünden emin olun. A ve B ölçülerini kılavuzdaki grafiğe göre belirleyin ve ön braketi kanadın sağlam bir bölümüne kaynaklayın. Kontrol ünitesindeki motor seçim switchlerinin kullandığınız Toona modeline ayarlı olduğunu kontrol edin; tanıtma işlemiyle MC824H, BlueBUS cihazlarını ve kanatların konumlarını öğrenir. Elektrik bağlantısını sigorta kapalıyken yapın; kontrol ünitesi test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Nice, Toona motorları için en geç 6 ayda bir bakım önerir. Bakımda elektrik kesilir, parçalarda aşınma ve paslanma, vidalı bağlantıların sıkılığı ve motor içindeki sonsuz vida ile somunun yeterince yağlı olup olmadığı kontrol edilir; ardından fotosel ve engel testleri yapılır. MC824H’nin bakım uyarısı fabrikada 1.500 manevraya ayarlıdır ve 500 ile 20.000 manevra arasında değiştirilebilir.
