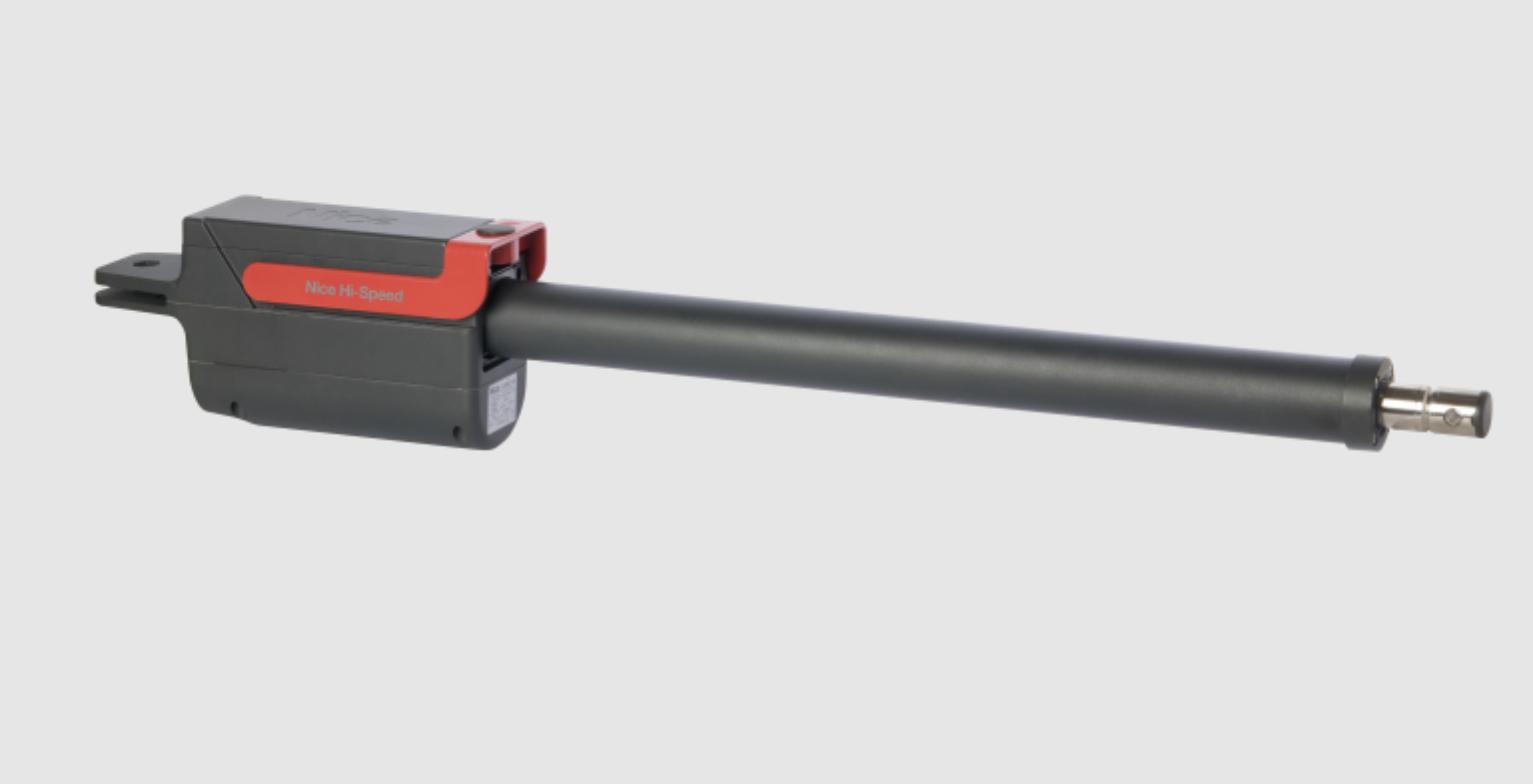

Nice Dairesel Kapı Motoru Titan HS TTN6024HS Tek Motorlu Kit, Hızlı Motor

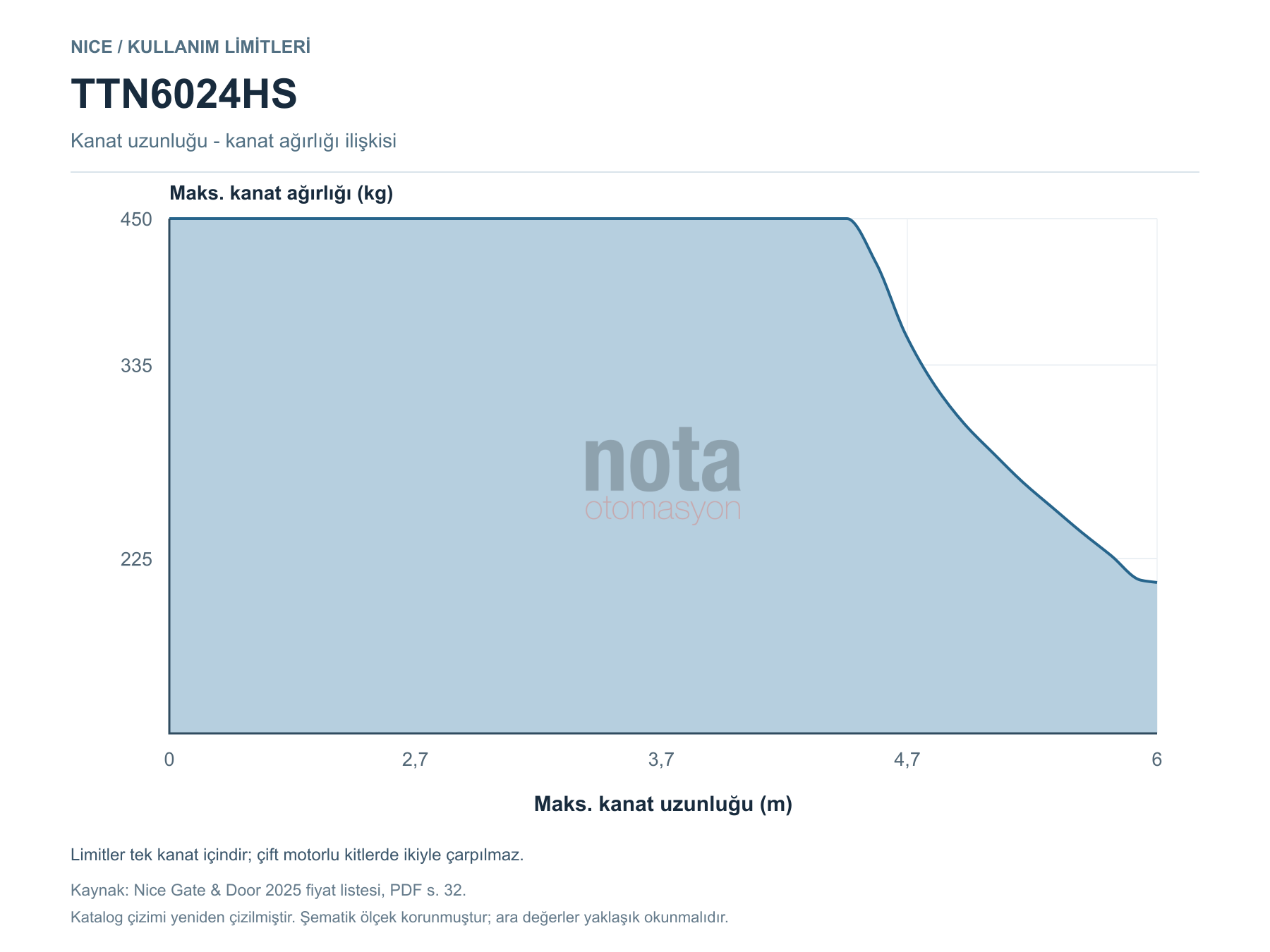

6 metreye kadar olan tek kanatlı dairesel kapılar için tasarlanmış, 24 V DC enkoderli hızlı bir modeldir. Kanat ağırlığı en fazla 450 kg olabilir; bu değer kısa kanatlar için geçerlidir ve kanat uzadıkça izin verilen ağırlık azalır, bu yüzden sayfadaki kullanım limitleri grafiğini kanat ölçünüzle karşılaştırın. IP54 koruma sınıfı ve -20/+55 °C çalışma aralığıyla dış ortama dayanıklıdır; kesintisiz (sürekli) çalışma sınıfında olduğu için site, fabrika ve iş yeri girişlerine uygundur.

Titan HS’in mili en fazla 3,2 cm/sn hızla hareket eder; bu, Toona serisindeki 1,6 cm/sn’nin iki katıdır. 680 mm’lik stroku sayesinde standart bir kurulumda 90° açılma yaklaşık 19 saniye sürer. Hız MC824H kontrol ünitesinde ayarlanabilir; yayaların geçtiği girişlerde “hızlı aç – yavaş kapat” ayarını öneririz.

İsimleri benzese de farklı ürünlerdir. Titan HS TTN6024HS hız odaklıdır: mili 3,2 cm/sn hızla hareket eder, 2200 N azami kuvvet üretir, IP54 korumalıdır ve kesintisiz çalışabilir; kanat ağırlığı en fazla 450 kg’dır. Nice Toona 6024 HS ise taşıma kapasitesi odaklıdır: 1450 kg’a kadar kanatları 1,6 cm/sn mil hızıyla hareket ettirir ve saatte 41 çevrim yapar. Hızlı açılan uzun kanatlar için Titan, çok ağır kanatlar için Toona 6024 HS seçilmelidir.

Nice kılavuzuna göre TTN3724HS ve TTN6024HS motorları yalnızca MC824H kontrol ünitesiyle kullanılabilir; bu kitte MC824H pakete dahildir. MC824H motorların enkoderinden gelen bilgiyle kanatların açık-kapalı konumlarını öğrenir, engele takılmayı algılar ve açılış-kapanış sonunda kanadı yavaşlatır.

TTN6024HS kapalı konumda 1030 mm, tam açık konumda 1710 mm uzunluğa ulaşır; gövde 105 mm genişliğinde ve 170 mm yüksekliğindedir. Açılma açısı arka braketin konumuna bağlıdır: Nice’ın örneklerine göre A = 20 cm, B = 28 cm ile yaklaşık 100°, A = B = 28 cm ile yaklaşık 115° açılma elde edilir.

Evet. Titan HS’te motorun içinde ayarlanabilir mekanik limit bulunmaz; Nice’ın örnek kurulum şemasında açılma yönünde bir çift mekanik durdurucu yer alır ve kapanmada kanatlar bir durdurucuya dayanır. MC824H, tanıtma işleminde kanatların açık ve kapalı konumlarını enkoder sayesinde öğrenir ve kanadı bu noktalara gelmeden yavaşlatır.

MC824H kontrol ünitesine opsiyonel Nice PS324 akü takılırsa motorlar elektrik kesintisinde de çalışmaya devam eder; aynı girişe Nice Solemyo güneş enerjisi kiti de bağlanabilir. Akü yoksa motorun üst kısmındaki kauçuk kapak kaldırılır, pakette gelen anahtar takılıp saat yönünde 90° çevrilir ve kanat elle hareket ettirilir.

Pakette 1 adet Nice Titan HS TTN6024HS motor, 1 adet MC824H kontrol ünitesi bulunur. Nice Titan HS TTN6024HS Çift Motorlu Kit için Nice Titan HS TTN6024HS Çift Motorlu Kit ürünümüzü inceleyebilirsiniz. Fotosel, flaşör, alıcı ve kumanda bu kitte dahil değildir; MC824H’nin BlueBUS altyapısıyla Nice EPMB BlueBUS fotosel, Nice ELDC flaşör, Nice OXIBD soketli alıcı ve Nice Era Inti veya Nice MYGO4 kumanda ile uyumludur.

Evet, Nice Nice Titan HS TTN6024HS Tek Motorlu Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Motorun kapalı ve açık konumdaki uzunluğuna göre montaj alanını kontrol edin, arka braketi A ve B ölçülerine göre yerleştirin ve ön braketi kanadın sağlam bir bölümüne sabitleyin. Motor kablosundaki toprak telini gövdedeki toprak cıvatasına bağlamayı unutmayın; tanıtma işlemiyle MC824H motorları ve kanat konumlarını öğrenir. Elektrik bağlantısını sigorta kapalıyken yapın; kontrol ünitesi test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
