Nice Dairesel Kapı Motoru, Toona 4005 Çift Motorlu Kit

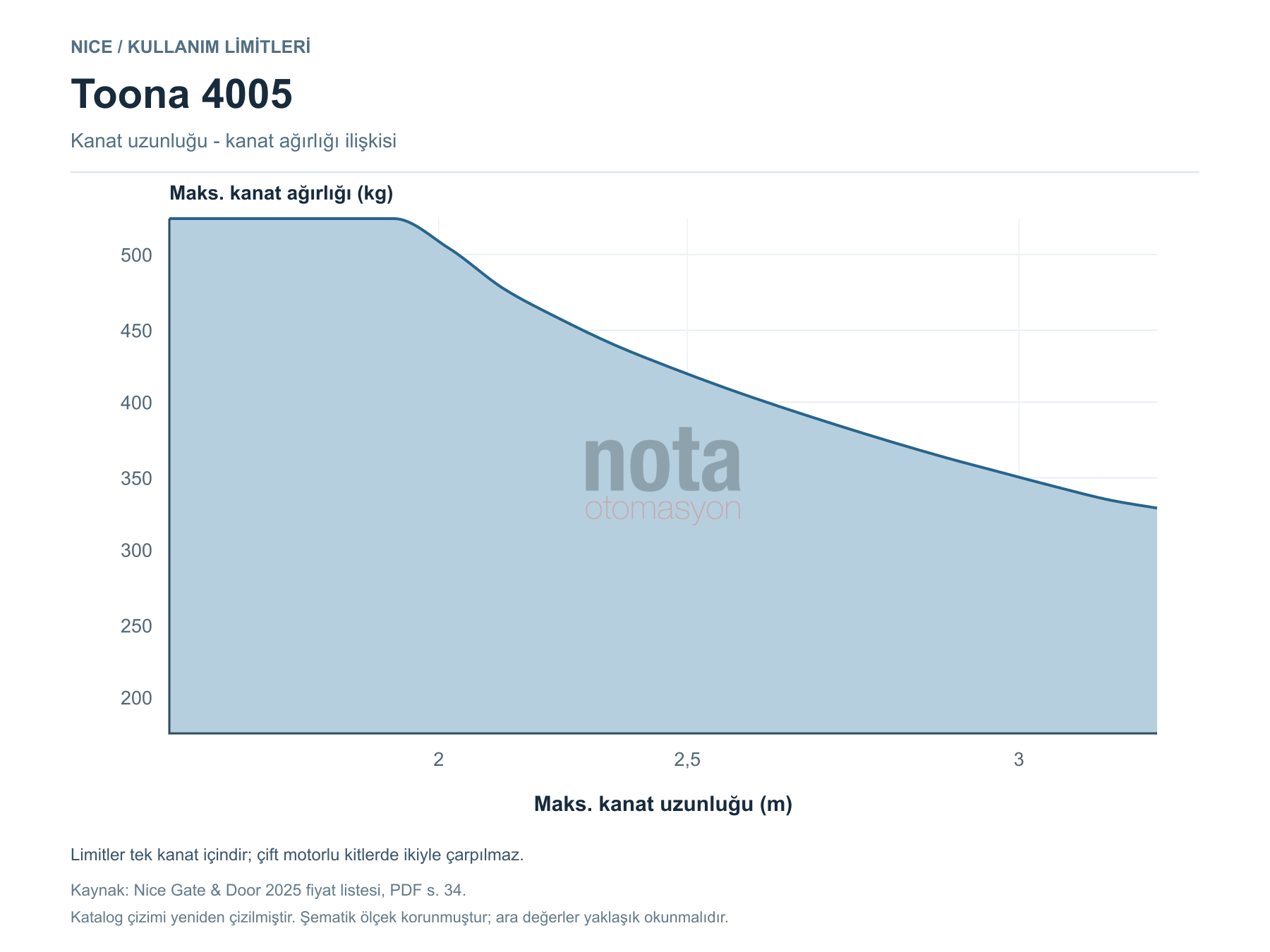

Kanat başına 3 metreye kadar olan çift kanatlı dairesel (açılır) bahçe kapıları için tasarlanmıştır. Taşıma kapasitesi kanat uzunluğuna bağlıdır: 3 metrelik kanatta 300 kg’a, 2 metrelik kanatta 500 kg’a kadar kapılarda kullanılabilir. 230 V AC motoru nominal kuvvette saatte 58 çevrim yapar; müstakil ev, villa ve orta yoğunlukta kullanılan girişler için uygundur.

Toona gibi pistonlu motorlarda hız kanadın değil motor milinin doğrusal hızıdır. TO4005’in mili yüksüzken 0,016 m/sn, yük altında 0,012 m/sn hızla hareket eder ve 385 mm’lik stroku yüksüzken yaklaşık 24 saniyede tamamlar. Kanadın gerçek açılma süresi montaj ölçülerine ve açılma açısına göre değişir.

Üçü de 3 metreye kadar kanatlar için ve 1800 N azami kuvvetlidir. Toona 4005’te yalnızca açılma yönünde mekanik limit vardır, kapanmada kanat bir durdurucuya dayanır. Nice Toona 4006 ise hem açılma hem kapanma yönünde limit switchlidir ve stroku 350 mm’dir; kapı durdurucusu kullanmak istemeyenler için uygundur. Nice Toona 4024 24 V DC enkoderli motoruyla saatte 95 çevrim yapar, yavaşlar, akü ve güneş enerjisiyle çalışabilir.

Toona 4005 doğrudan 230 V AC ile çalışan, içinde 7 μF kondansatör ve 140 °C termik koruma bulunan bir motordur; bu nedenle 24 V modellerdeki gibi akü veya güneş enerjisi seçeneği yoktur. Elektrik kesildiğinde motor kilit açma anahtarıyla serbest bırakılır ve kanat elle açılır. Elektrik kesintisinin sık yaşandığı yerlerde akü takılabilen 24 V DC Toona modellerini öneririz.

Toona 4005 230 V AC motorludur; bu yüzden 230 V motorlar için tasarlanmış MC800 gibi bir kontrol kartıyla çalışır, 24 V motorlara ait MC824H kartıyla kullanılamaz. Pakette yer alan Nice EPM fotosel standart (BlueBUS olmayan) fotosel girişine, Nice ELAC flaşör ise 230 V flaşör çıkışına bağlanır. Kumandalar karta takılan Nice OXIBD soketli alıcı ile çalışır.

Açılma yönünde gerekmez: Toona 4005’in içinde ayarlanabilir mekanik limit vardır. Motorun kilidi açılıp kanat istenen açık konuma getirilir, mekanik durdurucu vidası gevşetilip mil ucuna dayanır ve sabitlenir. Kapanma yönünde ise limit yoktur; kanadın kapalı konumda durması için yerde veya kanatların birleştiği noktada bir kapanma durdurucusu kullanılmalıdır.

Açılma açısı ve motorun kanadı ittiği kuvvet, arka braketin menteşe eksenine göre konumuna (A ve B ölçüleri) bağlıdır. Önce menteşe ekseni ile duvar veya kolon yüzeyi arasındaki C ölçüsü ölçülür, kılavuzdaki grafikten A ve B belirlenir; A ile B’nin birbirine yakın olması motorun düzgün çalışması için önemlidir. Toona 4 serisinde montaj ölçülerine göre 90°’den 120°’ye kadar açılma elde edilebilir. Pakette gelen arka braket 150 mm uzunluğundadır ve gerekirse kesilerek uyarlanır; ön braket kanadın sağlam bir yerine kaynaklanmalı, kaynak yapılamıyorsa PLA8 braket kullanılmalıdır. Dışa açılan kapılarda PLA6 braket gerekir ve motor besleme kablolarının yeri değiştirilir.

Nice, Toona serisi için kullanım koşullarına göre 80.000–250.000 çevrim tahmini ömür verir. Ömür bir “zorlanma endeksi” ile hesaplanır: Toona 4 serisinde 200 kg üzeri kanat ağırlığı %10, 300 kg üzeri %20, 400 kg üzeri %30; 2–3 m kanat uzunluğu %20 ekler. Dolu (rüzgâr geçirmeyen) kanat %15, rüzgârlı bölgede kurulum %15, 40 °C üzeri veya 0 °C altı sıcaklık ya da yüksek nem %20 daha ekler.

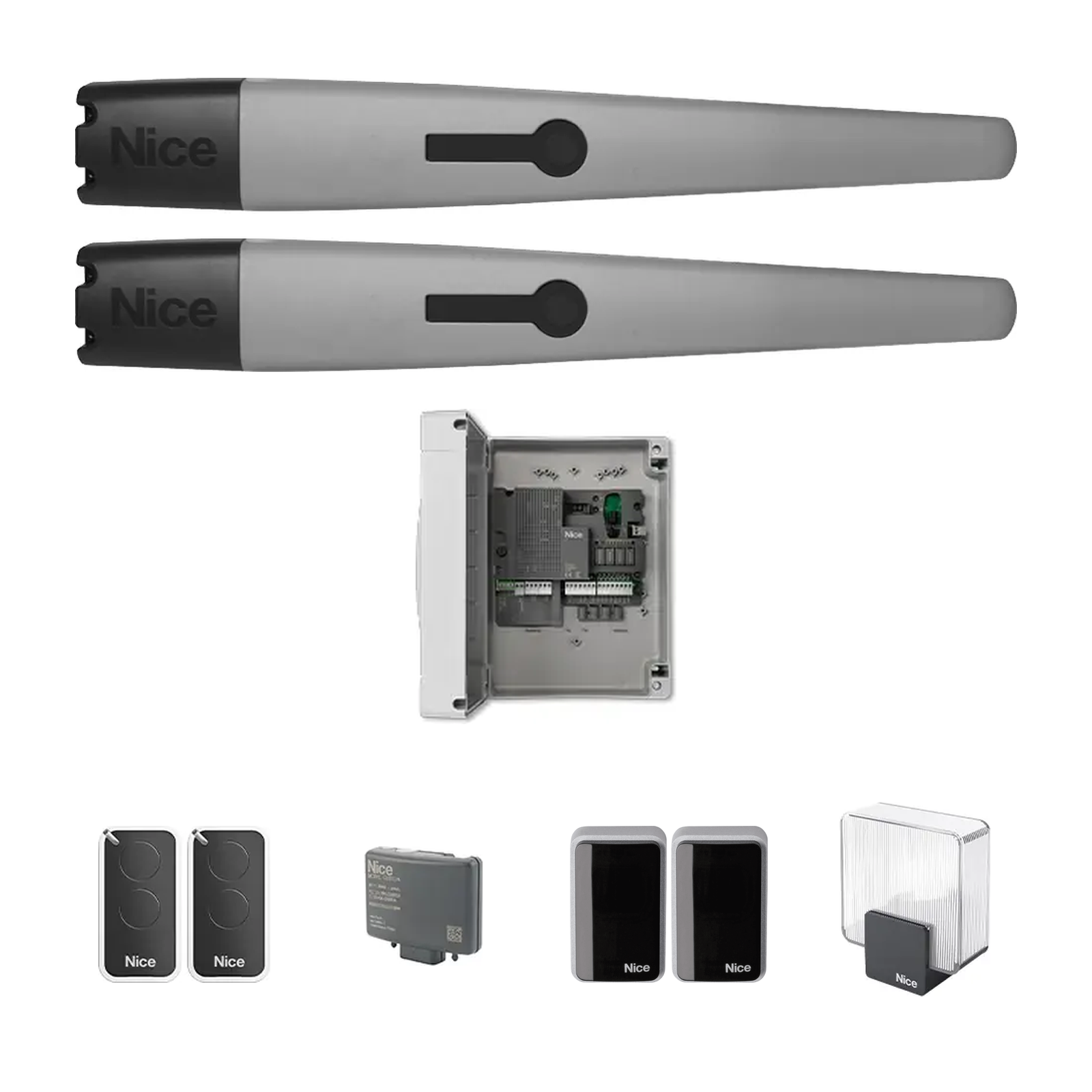

Pakette 2 adet Nice Toona 4005 motor, 1 adet MC800 kontrol kartı, 1 takım Nice EPM fotosel, 1 adet Nice ELAC 220V flaşör, 1 adet Nice OXIBD soketli alıcı, 2 adet Nice Era Inti kumanda veya 2 adet Nice MYGO4 kumanda (stok durumuna göre gönderilir) bulunur. Her motorla birlikte ön ve arka bağlantı braketi, arka montaj plakası, bağlantı parçaları ve kilit açma anahtarı gelir.

Evet, Nice Toona 4005 Çift Motorlu Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Montajdan önce kanatların menteşeler üzerinde elle rahat döndüğünden emin olun. A ve B ölçülerini kılavuzdaki grafiğe göre belirleyin, ön braketi kanadın sağlam bir bölümüne kaynaklayın ve açılma limitini ayarladıktan sonra kapanma durdurucusunu yerleştirin. Elektrik bağlantısını sigorta kapalıyken yapın; kontrol ünitesi test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Nice, Toona motorları için en geç 6 ayda bir bakım önerir. Bakımda elektrik kesilir, parçalarda aşınma ve paslanma, vidalı bağlantıların sıkılığı ve motor içindeki sonsuz vida ile somunun yeterince yağlı olup olmadığı kontrol edilir; ardından fotosel ve engel testleri yapılır.
