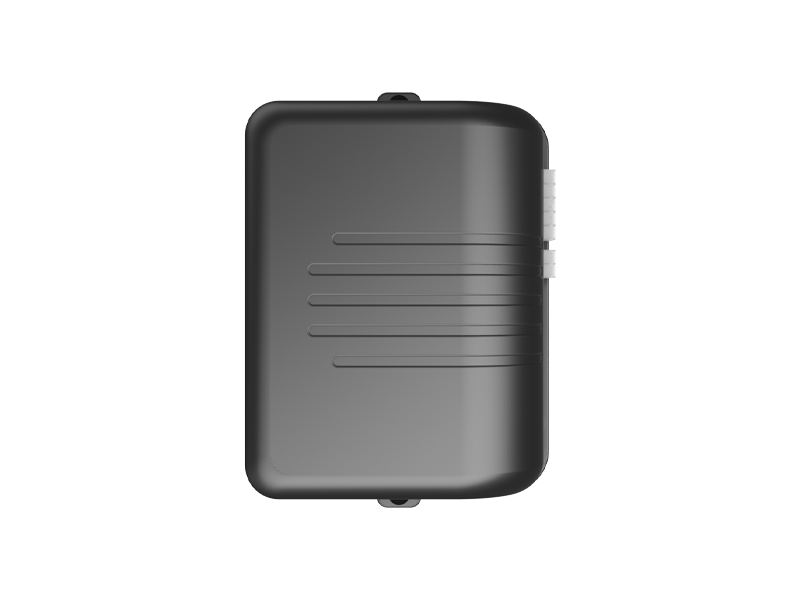

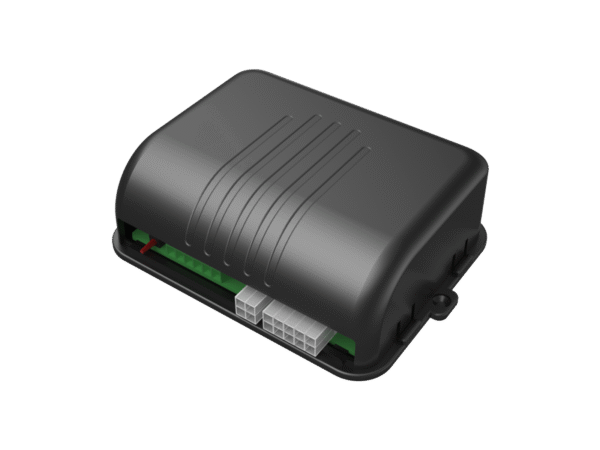

Kontal ZMK – Zincir Motor Kontrol Kartı

2.907,74 TL KDV Dahil

Kontal ZMK – Zincirli Motor Kontrol Kartı.

  • Besleme: 220 V AC
  • Kumanda Kapasitesi: 40
  • Kontak Çekme Süresi: 30 sn – 3 dk
  • Kontak Kapasitesi: 250 V AC 10 A
Stok kodu: zmk Kategoriler: , Etiketler: ,
MPN: zmk
Marka: Nota Otomasyon Marka:

Kontal ZMK – Zincirli Motor Kontrol Kartı

Kontal ZMK, zincirli motor sistemlerini Rolan serisi kumandalarla kablosuz, harici butonla kablolu kontrol eden endüstriyel bir kontrol kartıdır. Fotosel güvenlik girişi, ayarlanabilir kontak çekme süresi ve otomatik kapanma özelliği vardır.

Kartın üzerinde Rolan serisi alıcı bulunur; kumandalar doğrudan karta tanıtılır, ayrı alıcı gerekmez.

220 V AC
Besleme
40
Kumanda Kapasitesi
30 sn – 3 dk
Kontak Çekme Süresi
250 V AC 10 A
Kontak Kapasitesi
433,92 MHz
Rolan Serisi

Öne Çıkan Özellikler

  • Dahili Rolan alıcı: Ayrı alıcıya gerek kalmadan Rolan kumandalarla kontrol.
  • 220 V AC motor çıkışı: Kontak kapasitesi 250 V AC 10 A.
  • Fotosel güvenlik girişi: Sıkışma riskinde motoru durdurur veya ters yöne çalıştırır.
  • Otomatik kapanma: POT2 ile ayarlanır.
  • Harici buton girişleri: Kablolu manuel kontrol.

Paket İçeriği

  • 1 adet Kontal ZMK kontrol kartı
  • 1 adet kullanım kılavuzu
  • 1 adet motor bağlantı kablosu
  • 1 adet 17 cm dahili kablo anten

Kumanda pakete dahil değildir. Kart ve 2 kumandayı birlikte almak için Kontal ZMK + 2 Rolan 2 Setini tercih edebilirsiniz.

Teknik Özellikler

Ürün Kodu K030-01
Çalışma Gerilimi 220 V AC
Çalışma Akımı 15 mA @ 220 V AC
Çalışma Frekansı 433,92 MHz
Kontak Tipi / Kapasitesi 220 V AC / 250 V AC 10 A (maks.)
Kontak Çekme Süresi 30 sn – 3 dk (ayarlanabilir)
Kumanda Kapasitesi 40
Ölçüler 153,5 × 108 × 50 mm
Ağırlık 475 g

Değerler Kontal kullanım kılavuzundan alınmıştır.

Kurulum ve Ayar

  1. Enerjiyi kesin; motorun ortak, aç ve kapa uçlarını, varsa harici buton, fotosel ve sınır switch bağlantılarını kılavuzdaki şemaya göre yapın.
  2. 220 V AC beslemeyi bağlayın ve dahili kablo anteni takın.
  3. Kart üzerindeki buton ile Rolan kumandaları tanıtın; kılavuza göre kumandanın önceden LCD Codder ile programlanmış olması gerekir.
  4. Kontak çekme süresini ihtiyacınıza göre ayarlayın.

Uyumlu Kumandalar

ZMK, Kontal Rolan serisi kumandalarla çalışır: Rolan 2, Rolan 4, Rolan 4B, Rolan 4S, Rolan Y2, DK6, VM12.

Hangi Motorlar ve Sistemler İçin Uygundur

Zincirli motorlu endüstriyel kapı ve kepenklerde kullanılır. Kutuda motor bağlantı kablosu da bulunur.

Kontal ZMK Hakkında Sıkça Sorulan Sorular

Hangi kumandalarla çalışır?

Kontal Rolan serisi kumandalarla çalışır: Rolan 2, Rolan 4, Rolan 4B, Rolan 4S, Rolan Y2, DK6, VM12. Karta en fazla 40 kumanda tanıtılabilir; farklı seri veya marka kumandalar tanıtılamaz.

Otomatik kapanma var mı?

Evet. Otomatik kapanma dipswitch ile açılır, süresi POT2 ile ayarlanır.

STOP butonu bağlamak zorunlu mu?

Kılavuza göre STOP butonu kullanılmıyorsa JMP3’ün takılı olması gerekir.

ZMK kartını kendim bağlayabilir miyim?

Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Kontal ZMK Teknik Dokümanları

ZMK kullanım kılavuzu ve uygunluk beyanı aşağıdadır.

Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
