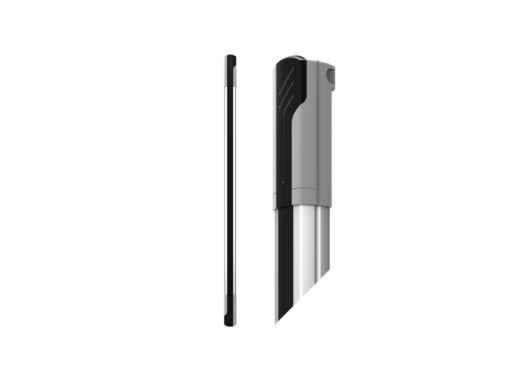

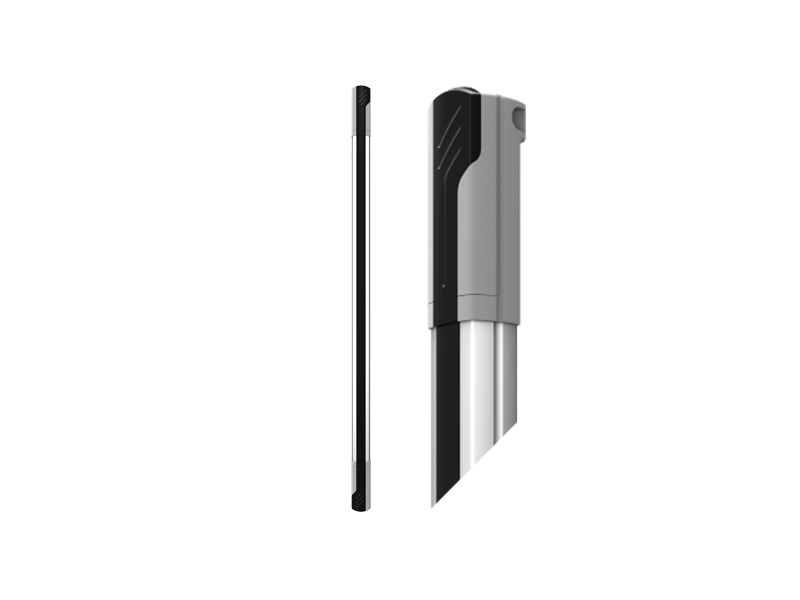

Kontal BF180 Boy Fotoseli 180 cm (12 Göz) – Alıcı (BF180A)
9.474,21 TL KDV Dahil
Kontal BF180A: BF180 boy fotoselinin alıcı modülü (K105-01).
- 180 cm, 12 göz (15 cm aralık)
- Maks. 15 m çalışma mesafesi
- Besleme: 15–40 V DC
- Kuru kontak NO / NC çıkış
- Çalışması için BF180 verici gerekir
Kontal BF180 Boy Fotoseli 180 cm (12 Göz) – Alıcı (BF180A)
Kontal BF180A, BF180 boy fotoselinin alıcı modülüdür. Karşısına monte edilen BF180V verici modülün 180 cm boyunca 12 gözle oluşturduğu kızılötesi ışın perdesini izler; ışın kesildiğinde kuru kontak NO/NC röle çıkışıyla kontrol kartına engel sinyali gönderir.
Standart emniyet fotosellerinin tek noktadan yaptığı algılamayı kapı boyunca genişletir; yana kayar kapı, kepenk, endüstriyel ve hızlı PVC kapılarda geçiş güvenliğini artırır. 15–40 V DC ile beslenir ve 15 metreye kadar mesafede çalışır. Alıcı ve verici modüller arasına senkronizasyon (SENC) kablosu bağlanır.
Öne Çıkan Özellikler
- Kızılötesi ışın perdesi: 180 cm boyunca 15 cm aralıklı 12 göz; kapı açıklığını tek bir nokta yerine boydan boya tarar.
- 15 metre çalışma mesafesi: Mesafe verici modüldeki POT1 trimpotu ile ayarlanır; saat yönünde artar, ters yönde azalır.
- Senkron kablo (SENC): Alıcı ve verici, 3 numaralı SENC klemensleri arasındaki kabloyla senkron çalışır; iki modülün eksi hattı ortak olmalıdır.
- Tek / çift göz kesilmesi: JP3 jumper’ı takılı değilken tek gözün kesilmesiyle, takılıyken iki gözün kesilmesiyle çıkış verir.
- Sesli uyarı (buzzer): JP1 jumper’ı ile buzzer açılıp kapatılır.
- Kuru kontak NO/NC çıkış: 4-5-6 numaralı klemenslerden NC / COM / NO çıkış alınır; kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A.
- LED göstergeler: LED3 iki modül arasında engel yokken yanar, engel varken söner; LED1 besleme, LED2 5 V göstergesidir.
Paket İçeriği
- 1 adet Kontal BF180 alıcı modül (BF180A, ürün kodu K105-01)
Bu ürün yalnızca alıcı modüldür; çalışması için karşısında bir BF180 verici modül bulunmalıdır. İki modülü birlikte almak için BF180 Boy Fotoseli Takımına bakabilirsiniz.
Teknik Özellikler
Değerler Kontal kullanım kılavuzundan alınmıştır. Kararlı çalışma için besleme hattında en az 3,5 W çıkış gücüne sahip bir güç kaynağı önerilir. Maksimum mesafe; ortam ışığı, hizalama, toz ve kirlenme gibi etkenlerle azalabilir.
Kurulum ve Ayar
- Ön plastik kapağı ve vidaları sökün.
- 1 ve 2 numaralı klemenslere besleme bağlantısını (+ / –) yapın. 15–40 V DC dışında besleme yapmayın.
- 3 numaralı SENC klemenslerini alıcı ile verici arasında birbirine bağlayın; iki modülün eksi hattı ortak olmalıdır.
- Verici modüldeki POT1 ile çalışma mesafesini ayarlayın.
- Alıcı modülde JP1 (buzzer) ve JP3 (tek / çift göz) ayarını yapın; jumper değişikliğinden sonra enerjiyi kesip yaklaşık 10 sn sonra yeniden verin.
- Alıcının NC / COM / NO çıkışını kontrol kartınızın fotosel (emniyet) girişine bağlayın.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Otopark bariyeri sistemleri
- Otomatik cam kapılar ve asansör kapıları
Alıcının kuru kontak çıkışı, kontrol kartlarının fotosel / emniyet girişine bağlanır. Besleme 15–40 V DC olduğundan, kontrol kartınızın fotosel besleme çıkışını kılavuzundan kontrol edin; gerekirse ayrı bir güç kaynağı kullanın.
Kontal BF180 Alıcı Hakkında Sıkça Sorulan Sorular
BF180 alıcıyı tek başına kullanabilir miyim?
Hayır. Alıcı, karşısındaki BF180 vericinin gönderdiği ışınları izleyerek çalışır. Arızalı modülü değiştiriyorsanız mevcut BF180 vericinizle kullanabilirsiniz; başka seriden bir modülle çalışmaz.
Hangi voltajla çalışır?
15–40 V DC ile çalışır; belirtilen aralığın dışında besleme yapmayın. Kararlı çalışma için en az 3,5 W çıkış gücüne sahip bir güç kaynağı önerilir.
BF90 ile BF180 arasındaki fark nedir?
BF90 90 cm boyunda ve 6 gözlü, BF180 180 cm boyunda ve 12 gözlüdür. Göz aralığı (15 cm), mesafe (15 m) ve bağlantılar aynıdır; kapı açıklığınızın yüksekliğine göre seçilir.
Tek göz / çift göz ayarı ne işe yarar?
Alıcıdaki JP3 jumper’ı takılı değilken tek bir ışının kesilmesi çıkış verir; takılıyken iki ışının birlikte kesilmesi gerekir. Hangisinin kullanılacağı uygulamaya göre seçilir; ayar değişikliğinden sonra enerjiyi kesip yaklaşık 10 sn sonra yeniden verin.
Kendim kurabilir miyim?
Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal BF Boy Fotoseli Teknik Dokümanları
BF90 / BF180 kullanım kılavuzu ve uygunluk beyanı aşağıdadır.
PDF · 1,91 MB · BF180
BF180 English User Manual
PDF · 1,92 MB · BF180
BF180 CE Uygunluk Beyanı
PDF · 728 KB · BF180
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
