Kontal YF – Yanaşım Fotoseli Gri – El Sensörü
1.356,65 TL KDV Dahil
Kontal YF Yanaşım Fotoseli Gri: temas gerektirmeden anahtarlama yapan kızılötesi yaklaşım sensörü (K006-01).
- Algılama mesafesi: 5–30 cm (ayarlanabilir)
- Besleme: 12 / 24 V DC
- Kuru kontak NO / NC çıkış
- Pulse (0,4–4 sn) ve toggle modu
Not: Stok durumuna göre bu renk bulunmadığında, tarafınıza bilgi verilerek diğer renk gönderilir.

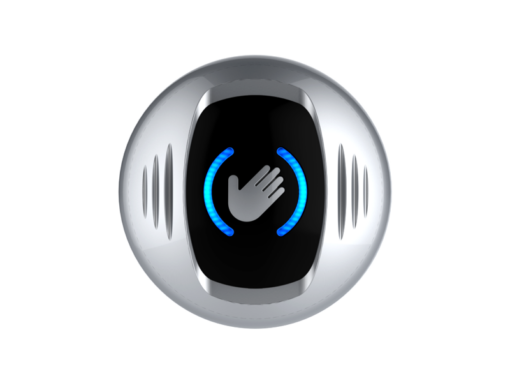

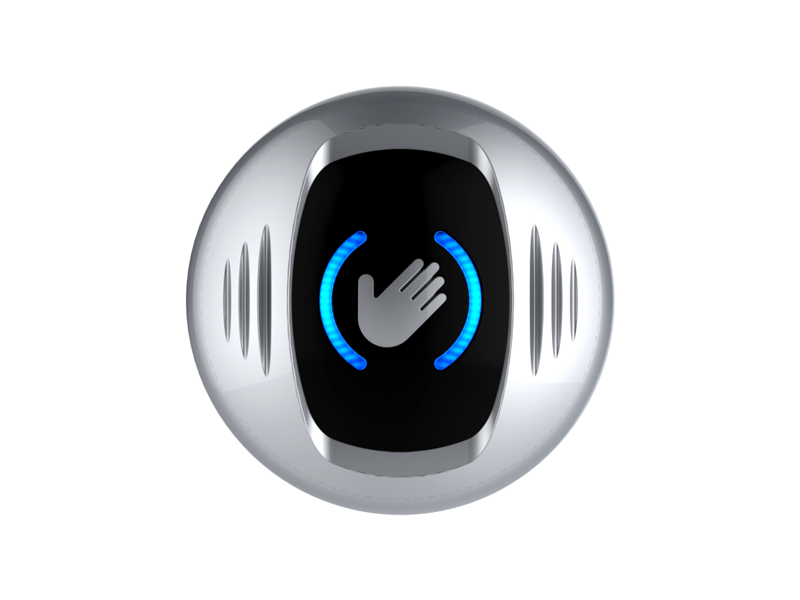

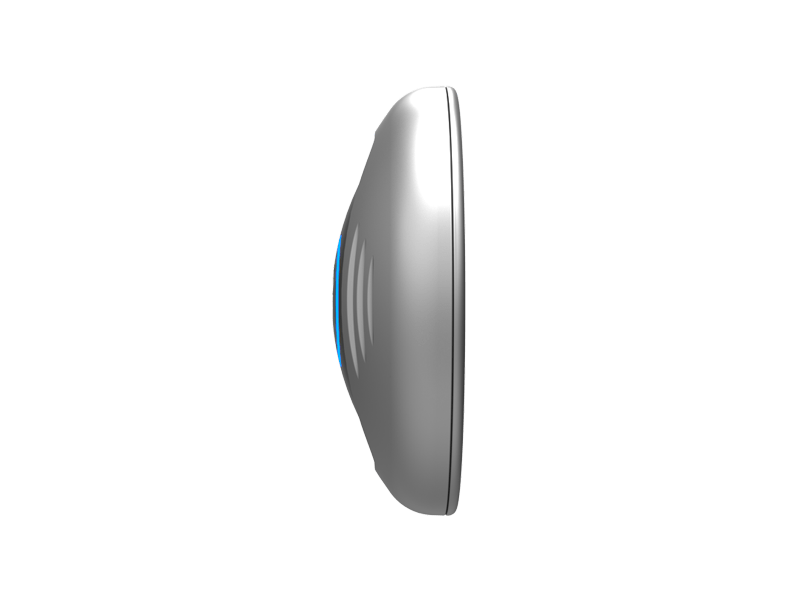

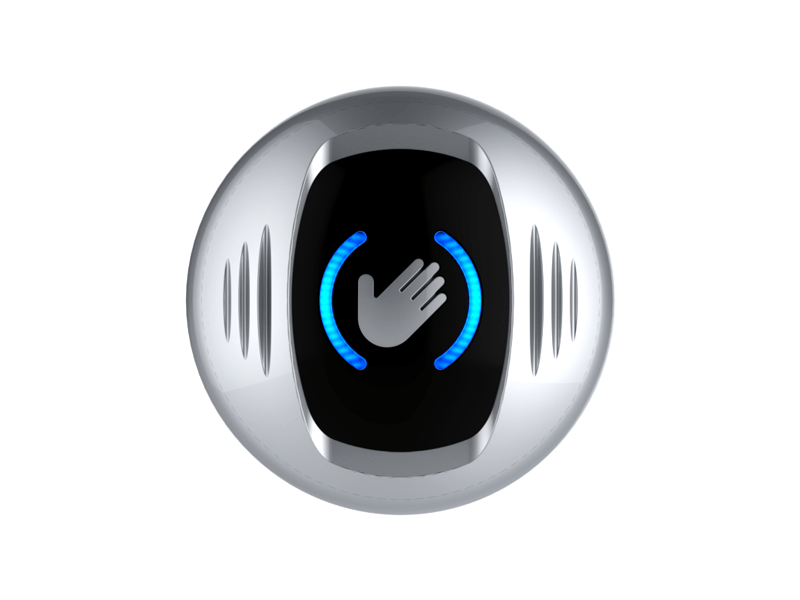

Kontal YF Yanaşım Fotoseli – Gri (K006-01)
Kontal YF (Yanaşım Fotoseli), önüne el veya bir cisim yaklaştırıldığında temas gerektirmeden röle çıkışı veren kızılötesi yaklaşım sensörüdür. Tek gövdede bir verici ve bir alıcı göz bulunur; algılama mesafesi 5–30 cm arasında ayarlanır.
Hijyenik ve pratik kullanımı sayesinde başta hastaneler olmak üzere otomatik kapılarda ve temassız buton gereken alanlarda kullanılır. 12 V veya 24 V DC ile beslenir; kuru kontak NO/NC çıkış pulse ve toggle modunda çalışır. Birden fazla YF yan yana kullanılabilir.
Öne Çıkan Özellikler
- Temassız algılama: 38 kHz kızılötesi ışınla çalışır; tek gövdede 1 verici ve 1 alıcı göz bulunur.
- Ayarlanabilir mesafe: POT1 trimpotu (+) yönde çevrildikçe mesafe artar, (−) yönde azalır. POT2 fabrika ayarıdır, değiştirilmemelidir.
- 6 çalışma modu: El geçirme sayısıyla 0,4 / 1 / 2 / 3 / 4 sn pulse veya toggle modu seçilir; ürün 400 ms pulse modunda gönderilir.
- 12 / 24 V DC seçilebilir besleme: Çalışma voltajı JP1 jumper’ı ile seçilir.
- NO / NC seçimi: Çıkış kontak tipi JP3 jumper’ı ile belirlenir.
- Yan yana kullanım: JP2 jumper’ı ile adreslenerek 4 adede kadar YF yan yana veya karşılıklı, birbirini etkilemeden çalıştırılabilir.
- LED göstergeler: İki renkli LED grubu bekleme ve algılama durumunu gösterir.
Paket İçeriği
- 1 adet Kontal YF Yanaşım Fotoseli (Gri, ürün kodu K006-01)
Teknik Özellikler
Değerler Kontal kullanım kılavuzundan alınmıştır.
Çalışma Modu Ayarı
Enerji verildiğinde mavi LED’ler 2 sn hızlı yanıp söner. Bu sırada elinizi kartın önünde yaklaşık 10 sn tutun; LED’ler sabit yandığında kart mod ayarına girmiştir. Ardından el geçirme sayınıza göre mod seçilir:
- 1 kez: 400 ms pulse (fabrika ayarı)
- 2 kez: 1 sn pulse
- 3 kez: 2 sn pulse
- 4 kez: 3 sn pulse
- 5 kez: 4 sn pulse
- 6 kez: toggle (her el geçişinde röle konum değiştirir; kırmızı LED’ler yanar)
Seçim tamamlandığında LED’ler seçilen mod sayısı kadar yanıp söner. Birden fazla YF yan yana kullanılacaksa sinyallerin birbirini etkilememesi için JP2 jumper’ları kılavuzdaki şemaya göre ayarlanmalıdır.
Hangi Kapılar ve Sistemlerde Kullanılır
- Otomatik cam kapılar (fotoselli kapılar) için temassız açma butonu
- Hastane, klinik ve laboratuvar kapıları
- Engelli WC ve ortak kullanım tuvalet kapıları
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Elektrikli kilit, aydınlatma ve otomasyon sistemlerinin tetiklenmesi
YF’nin kontak gücü düşüktür (60 V DC 100 mA / 42 V AC 100 mA); kontrol kartlarının buton veya açma girişini tetiklemek için kullanılır. Kilit, aydınlatma gibi yükler ara röle üzerinden sürülmelidir.
Kontal YF Yanaşım Fotoseli Hakkında Sıkça Sorulan Sorular
YF hangi mesafeden algılar?
5 ile 30 cm arasında ayarlanabilir. Mesafe kart üzerindeki POT1 trimpotu ile ayarlanır; POT2’nin ayarı değiştirilmemelidir.
Çalışma modu nasıl değiştirilir?
Enerji verdikten sonra elinizi kartın önünde yaklaşık 10 sn tutup mod ayarına girersiniz; elinizi geçirme sayısı modu belirler (1–5 kez pulse, 6 kez toggle). Ürün 400 ms pulse modunda gönderilir.
Birden fazla YF yan yana kullanılabilir mi?
Evet. JP2 jumper’ları kılavuzdaki şemaya göre ayarlanarak 4 adede kadar YF yan yana veya karşılıklı, birbirini etkilemeden çalıştırılabilir.
Kilit veya lambayı doğrudan YF’ye bağlayabilir miyim?
Hayır. Kontak gücü 60 V DC 100 mA / 42 V AC 100 mA ile sınırlıdır; YF kontrol girişlerini tetiklemek içindir. Yükler ara röle üzerinden sürülmelidir.
YF ile ES el sensörü arasındaki fark nedir?
İkisi de 5–30 cm temassız algılar ve 12/24 V DC ile çalışır. YF yuvarlak (Ø 80 mm) gövdelidir ve düşük güçlü bir kontak çıkışı verir; ES El Sensörü dikdörtgen gövdelidir ve 30 V DC 1 A / 125 V AC 0,3 A kontak kapasitesine sahiptir.

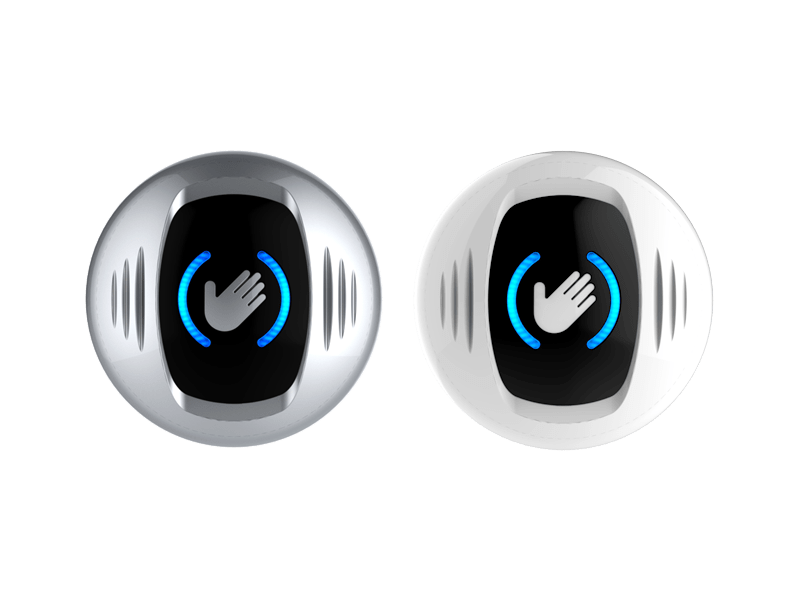

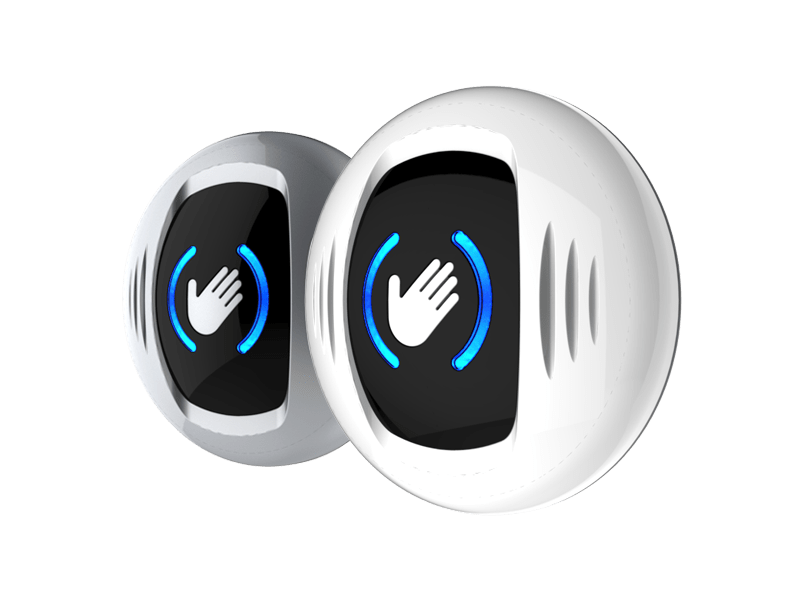

Beyaz ve gri model arasında fark var mı?
Yalnızca renk farklıdır; teknik özellikler aynıdır. Diğer renk için YF Beyaz sayfasına bakabilirsiniz.
Alternatif ve Uyumlu Ürünler
Kontal YF Teknik Dokümanları
YF kullanım kılavuzu ve uygunluk beyanı aşağıdadır.
PDF · 777 KB · YF
YF English User Manual
PDF · 770 KB · YF
YF CE Uygunluk Beyanı
PDF · 516 KB · YF
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
