Kontal ESA – Ankastre El Sensörü
1.282,74 TL KDV Dahil

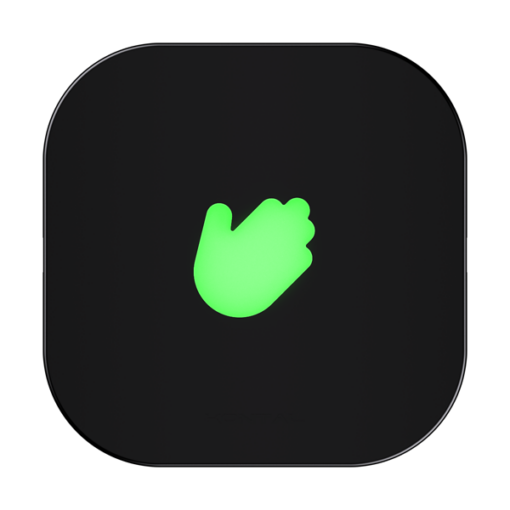

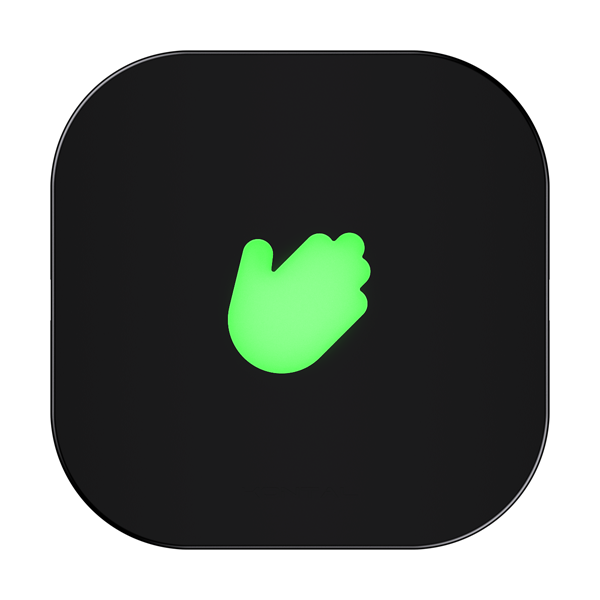

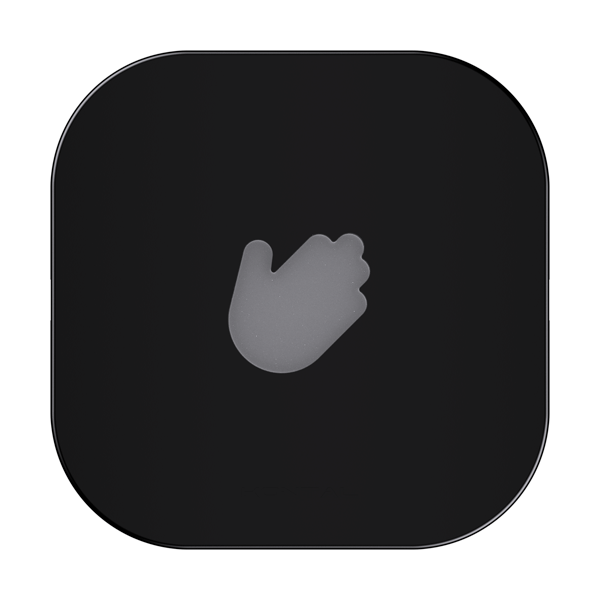

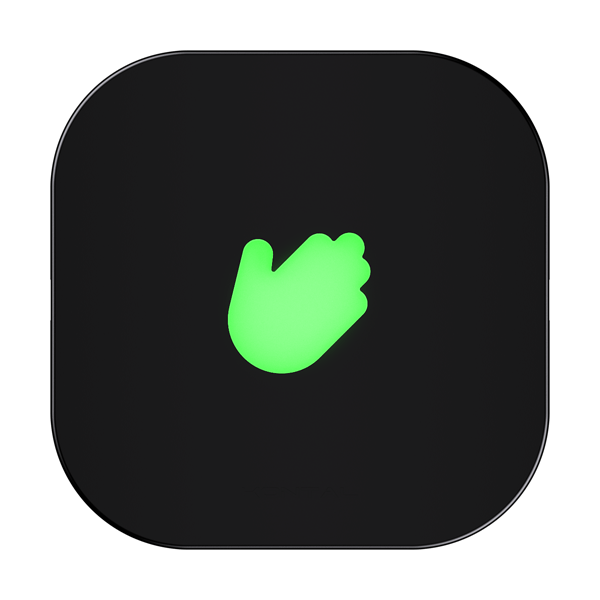

Kontal ESA: sıva altı kutuya (buat) monte edilen temassız ankastre el sensörü (K213-01).
- Algılama mesafesi: 5–30 cm (ayarlanabilir)
- Besleme: 12 / 24 V DC
- Kuru kontak NO / NC çıkış
- Pulse (400 ms–5 sn) ve toggle modu
Kontal ESA Ankastre El Sensörü (K213-01)

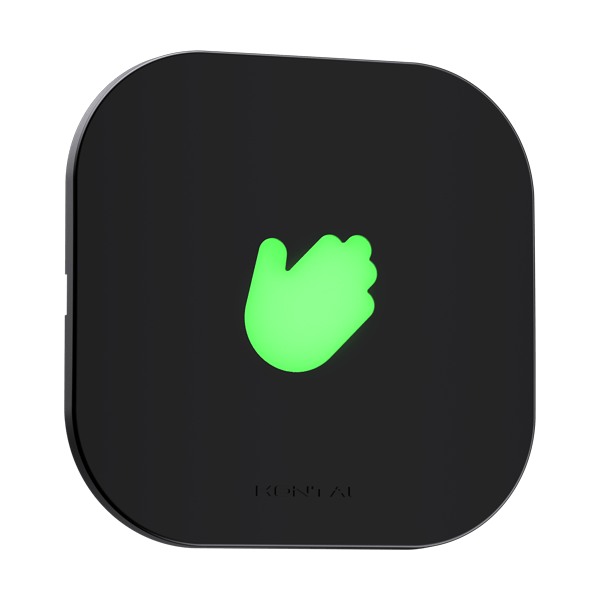

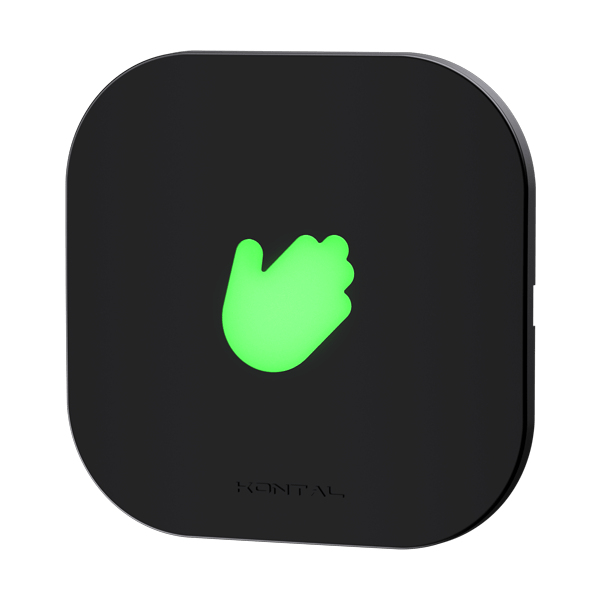

Kontal ESA, sıva altı elektrik tesisat kutusuna (buat) monte edilen, temassız çalışan ankastre el sensörüdür. Ön yüzüne el yaklaştırıldığında röle çıkışı vererek otomatik kapı, kilit, aydınlatma veya otomasyon sistemlerini tetikler.
Duvarla bütünleşik, sade bir görünüm sağladığı için ofis, hastane, otel ve konutlarda tercih edilir. 12 V veya 24 V DC ile beslenir; algılama mesafesi 5–30 cm arasında ayarlanır, kuru kontak NO/NC çıkışı pulse ve toggle modunda çalışır.
Öne Çıkan Özellikler

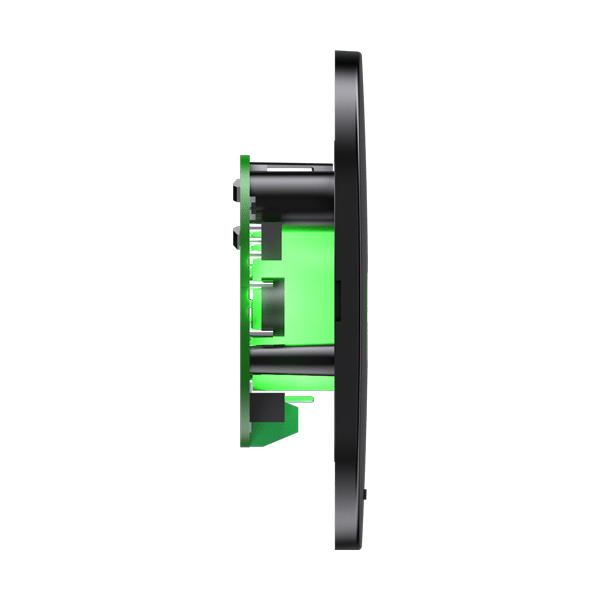

- Ankastre montaj: Sıva altı elektrik kutusuna (buat) monte edilir; duvarla aynı hizada, bütünleşik bir görünüm sağlar.
- Temassız algılama: Ön yüze el yaklaştırmak yeterlidir; temas gerekmez.
- Ayarlanabilir mesafe: POT1 saat yönünde çevrildikçe algılama mesafesi artar, ters yönde azalır; en fazla 30 cm.
- Pulse ve toggle modu: Çalışma modu ve röle süresi el hareketleriyle ayarlanır; pulse modunda süre 400 ms ile 5 sn arasında seçilir. Ürün 400 ms ayarında gönderilir.
- 12 / 24 V DC seçilebilir besleme: Çalışma voltajı JMP2 jumper’ı ile seçilir.
- Kontak veya senkron mod: JMP1 ile röle kontağı veya senkron mod ile LED’lerdeki yumuşak yanıp sönme (DIM) animasyonu seçilir.
Paket İçeriği
- 1 adet Kontal ESA Ankastre El Sensörü (ürün kodu K213-01)
- 1 adet ESA kullanım kılavuzu
Teknik Özellikler
Değerler Kontal kullanım kılavuzundan alınmıştır.
Kurulum ve Ayar

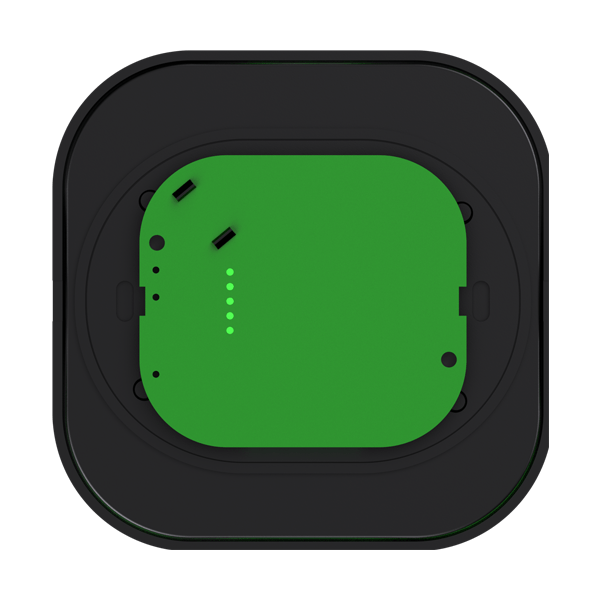

- JMP2 ile çalışma voltajını (12 V veya 24 V DC) seçin. Seçtiğiniz voltaj dışında besleme yapmayın.
- POT1 ile algılama mesafesini ayarlayın.
- JMP1 ile kontak veya senkron modu ve LED animasyonunu seçin.
- Röle çıkışını kart üzerindeki NO | C | NC klemenslerinden alın.
Kontak süresi ayarı: Ürünün enerjisini kesin; elinizi sensörün önünde tutarken yeniden enerji verin. Kırmızı LED’ler önce 2 kez hızlı, ardından 6 kez yanıp söner ve sabit yanar; bu aşamada elinizi çekin. Ayar modunda elinizi her geçirişiniz bir birim sayılır: 1 = 400 ms, 2 = 1 sn, 3 = 2 sn, 4 = 3 sn, 5 = 4 sn, 6 = 5 sn. Seçimden sonra ürün moddan çıkana kadar sensöre el göstermeyin; yeşil LED’ler yandığında ürün normal çalışmaya döner. Toggle moduna geçiş de aynı ayar modu üzerinden yapılır; adımları kullanım kılavuzunda bulabilirsiniz.
Hangi Kapılar ve Sistemlerde Kullanılır
- Otomatik cam kapılar (fotoselli kapılar) için temassız açma butonu
- Hastane, klinik ve laboratuvar kapıları
- Engelli WC ve ortak kullanım tuvalet kapıları
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Elektrikli kilit, aydınlatma ve otomasyon sistemlerinin tetiklenmesi
ESA’nın kuru kontak çıkışı kontrol kartlarının buton (start) veya açma girişine bağlanır. Kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A olduğundan 220 V aydınlatma gibi yükler ara röle veya kontaktör üzerinden sürülmelidir.
Kontal ESA Hakkında Sıkça Sorulan Sorular
ESA nereye monte edilir?
Sıva altı elektrik tesisat kutusuna (buat) monte edilir. Ürün boyutları 85 × 23 × 85 mm’dir.
Kontak süresi nasıl ayarlanır?
Enerji keserken elinizi sensörün önünde tutup yeniden enerji verirsiniz; LED’ler sabit yandığında ayar modundasınız. Elinizi geçirme sayısı süreyi belirler: 1 geçiş 400 ms, 6 geçiş 5 sn. Ayrıntılı adımlar kullanım kılavuzundadır.
12 V ile mi 24 V ile mi çalışır?
İkisiyle de çalışır; voltaj JMP2 jumper’ı ile seçilir. 24 V’ta en fazla 52 mA çeker. Seçtiğiniz voltaj dışında besleme yapmayın.
ESA ile ES arasındaki fark nedir?
İkisi de 5–30 cm temassız algılar ve aynı kontak kapasitesine sahiptir. ES El Sensörü duvar üstüne vidalanır ve ayarları trimpotla yapılır; ESA sıva altı kutuya gömülür ve kontak süresi el hareketleriyle ayarlanır.
Lambayı doğrudan ESA’ya bağlayabilir miyim?
Hayır. Kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A’dir. 220 V aydınlatma veya yüksek akım çeken yükler ara röle ya da kontaktör üzerinden sürülmelidir.
Alternatif ve Uyumlu Ürünler
Kontal ESA Teknik Dokümanları
ESA kullanım kılavuzu ve uygunluk beyanı aşağıdadır.
PDF · 1,32 MB · ESA
ESA English User Manual
PDF · 1,37 MB · ESA
ESA CE Uygunluk Beyanı
PDF · 636 KB · ESA
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
