1.785,71 TL KDV Dahil

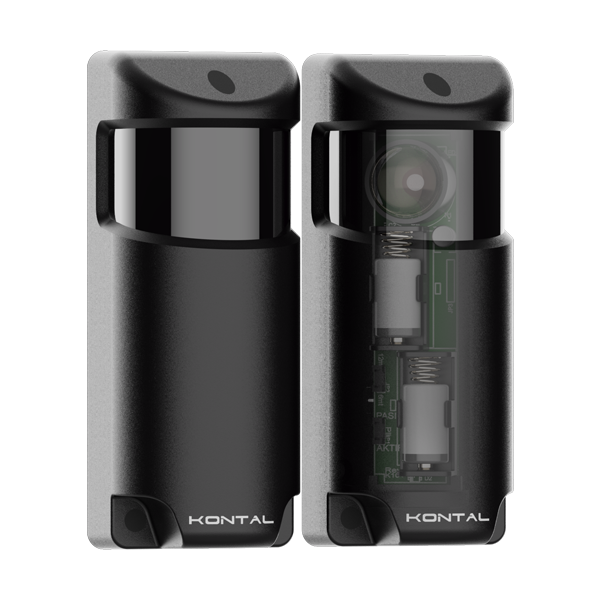

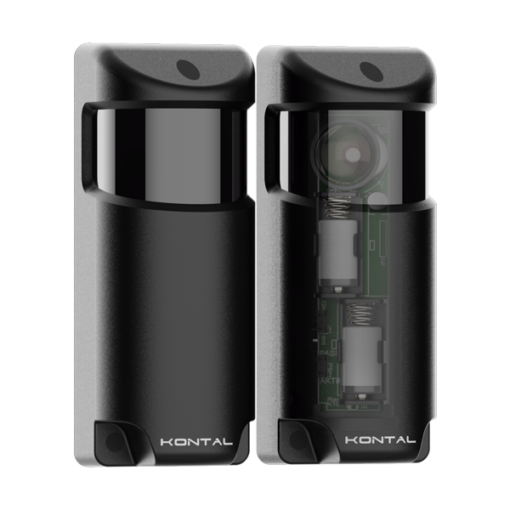

Kontal HFP-MA: HFP-M 180° Hareketli Uzun Mesafeli Pilli Emniyet Fotoseli alıcı modülü (K217-02).

  • Maks. Çalışma Mesafesi: 35 m
  • Ayarlanabilir Başlık: ±90°
  • Besleme Gerilimi: 12 / 24 V DC
  • Kuru Kontak Çıkışı: NO / NC
  • Çalışması için HFP-M verici gerekir
Stok kodu: K217-02 Kategoriler: , Etiketler: ,
MPN: K217-02
Marka: Nota Otomasyon Marka:

Kontal HFP-M 180° Hareketli Uzun Mesafeli Pilli Emniyet Fotoseli – Alıcı (HFP-MA)

Kontal HFP-MA, HFP-M 180° hareketli uzun mesafeli pilli emniyet fotoselinin alıcı modülüdür (ürün kodu K217-02). Kontrol kartına bağlanır ve 12/24 V DC ile beslenir; karşısındaki pilli HFP-MV vericinin ışınını 35 metreye kadar algılar. Işın kesildiğinde kontrol kartına çıkış verir.

Başlıklar ±90° döndürülebilir; geniş girişler, uzun yana kayar kapılar, otopark ve fabrika girişleri gibi kablo çekmenin zor olduğu uzun mesafeli uygulamalar için tasarlanmıştır.

35 m
Maks. Çalışma Mesafesi
±90°
Ayarlanabilir Başlık
12 / 24 V DC
Besleme Gerilimi
NO / NC
Kuru Kontak Çıkışı

Öne Çıkan Özellikler

  • Pilli, kablosuz verici: Verici 1 adet 3,6 V pil ile çalışır; karşı tarafa kablo çekme ihtiyacını ortadan kaldırır.
  • ±90° ayarlanabilir başlık: Alıcı ve verici başlıkları döndürülebilir; farklı doğrultudaki yüzeylere monte edildiğinde de doğru görüş hattı sağlanır.
  • Pil ömrü yaklaşık 2 yıl: Verici yalnızca 80 µA çeker; süre pil kalitesi ve ortam koşullarına göre değişebilir.
  • Pil uyarısı: Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar.
  • 35 m’ye kadar çalışma mesafesi: Vericideki jumper ile uzun veya kısa mesafe modu seçilir.
  • Kuru kontak NO/NC çıkış: Alıcı potansiyelsiz NO/NC kontak verir; 30 V DC 1 A / 125 V AC 0,3 A, tepki süresi 150 ms.
  • Alıcı beslemesi 12 / 24 V DC: Alıcının çalışma voltajı JMP ile seçilir; 24 V DC kontrol kartlarına doğrudan bağlanır.

Paket İçeriği

  • 1 adet Kontal HFP-M Alıcı (HFP-MA, ürün kodu K217-02)

Bu ürün yalnızca alıcı modüldür; çalışması için karşısında bir HFP-M verici (HFP-MV) bulunmalıdır. Alıcı ve vericiyi birlikte almak için Kontal HFP-M Emniyet Fotoseli Takımını tercih edebilirsiniz.

Teknik Özellikler

Ürün Kodu K217-02
Çalışma Gerilimi 12 / 24 V DC
Çalışma Akımı 8 mA @ 24 V DC
Çalışma Mesafesi 35 m (maks.)
Başlık Açı Ayarı ±90°
Çalışma Sıcaklığı -20 °C / +55 °C
Kontak Tipi Kuru kontak (NO/NC)
Kontak Tepki Süresi 150 ms (min.)
Kontak Kapasitesi 30 V DC 1 A / 125 V AC 0,3 A (maks.)
Ağırlık 58 g ± 5 g

Değerler Kontal HFP-M kullanım kılavuzundan alınmıştır.

Kurulum ve Ayar

  1. Modüllerin üst kapağını sökün; su geçirmezlik contalarını ve kablo koruma tapalarını takın.
  2. Modülleri sabitleyin ve başlıkları ±90° çevirerek birbirini doğrudan görecek şekilde hizalayın.
  3. Vericiyi jumper ile aktif (çalışır) duruma getirin ve uzun / kısa mesafe modunu seçin (jumper konumları kılavuzdaki şekilde gösterilmiştir). Verici aktif olduğunda LED1 yaklaşık 3 saniye yanıp söner.
  4. Alıcının çalışma voltajını JMP ile seçin, ardından + ve – yönlerine dikkat ederek klemens bağlantılarını yapın.
  5. Araya engel girdiğinde alıcıdaki LED2 yanar ve röle çeker; çalışmayı bu şekilde test edin. Verici pili azaldığında alıcıdaki LED1 yanar, vericideki LED1 10 saniyelik aralıklarla yanıp söner.

Kararlı çalışma için alıcının besleme hattında en az 0,5 W çıkış gücüne sahip bir güç kaynağı kullanılması önerilir.

Hangi Kapılar ve Sistemler İçin Uygundur

“180° hareketli” ifadesi, alıcı ve verici başlıklarının ±90° döndürülebildiğini anlatır. Bu sayede modüller birbirine paralel olmayan yüzeylere (kolon köşesi, açılı duvar, farklı doğrultudaki direkler) monte edildiğinde bile doğru görüş hattı kolayca sağlanır.

Kontal HFP-M Alıcı Hakkında Sıkça Sorulan Sorular

HFP-M alıcıyı tek başına kullanabilir miyim?

Hayır. Alıcı, karşısındaki HFP-M vericinin gönderdiği ışını algılayarak çalışır. Arızalı modülü değiştiriyorsanız mevcut HFP-M vericinizle kullanabilirsiniz; başka seriden bir modülle çalışmaz. İkisi birden gerekiyorsa Kontal HFP-M Emniyet Fotoseli Takımı daha uygundur.

Ne anlama geliyor “180° hareketli”?

Alıcı ve verici başlıkları ±90° döndürülebilir. Modülleri farklı doğrultudaki yüzeylere monte ettiğinizde başlığı çevirerek iki modülün birbirini tam karşıdan görmesini sağlayabilirsiniz.

Çalışma mesafesi ne kadar?

En fazla 35 metredir. 12 metreye kadar olan mesafelerde standart HFP yeterlidir.

Pil ne kadar dayanır?

Verici pil ömrü yaklaşık 2 yıldır; süre pil kalitesi ve ortam koşullarına göre değişebilir. Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar.

Alıcı hangi voltajla çalışır?

12 / 24 V DC ile çalışır; voltaj JMP ile seçilir. Besleme hattında en az 0,5 W güç önerilir.

Hangi kontrol kartlarıyla kullanılabilir?

Alıcı kuru kontak NO/NC röle çıkışı verir; fotosel besleme çıkışı ve fotosel/emniyet girişi olan kontrol kartlarına bağlanabilir. Kartınızın girişi hangi kontak tipini bekliyorsa NC veya NO çıkışı kullanılır.

HFP-M fotoseli kendim takabilir miyim?

Evet, HFP-M kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Modülleri sabitleyip başlıkları birbirini görecek şekilde çevirin, + ve – yönlerine dikkat edin ve bağlantıyı enerji kesikken yapın. Sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Kontal HFP-M 180° Hareketli Uzun Mesafeli Pilli Emniyet Fotoseli Teknik Dokümanları

HFP-M alıcı ve verici modüllerinin kurulum kılavuzları aşağıdadır.

Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
