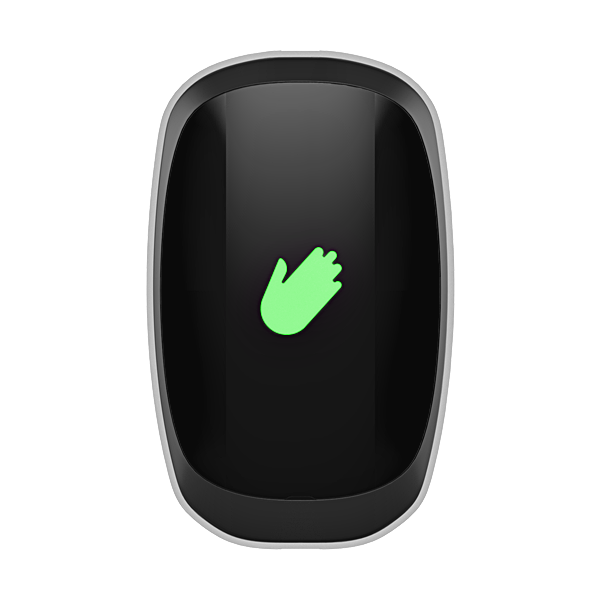

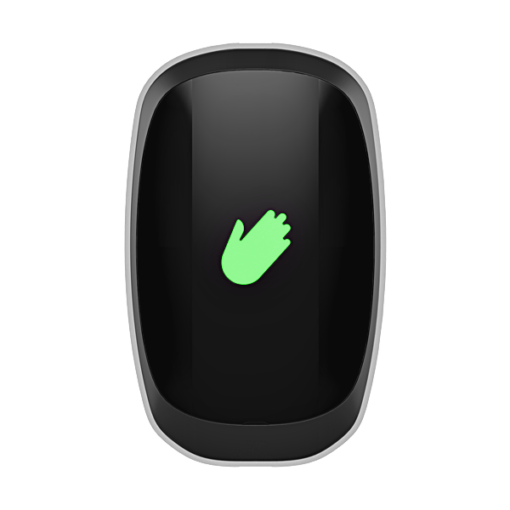

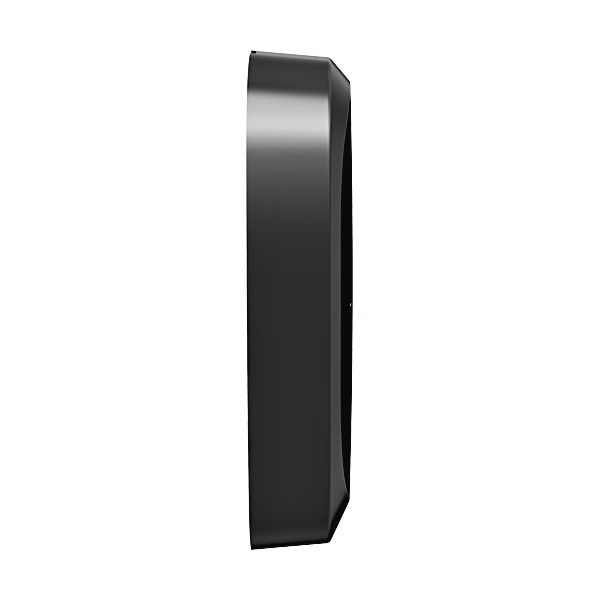

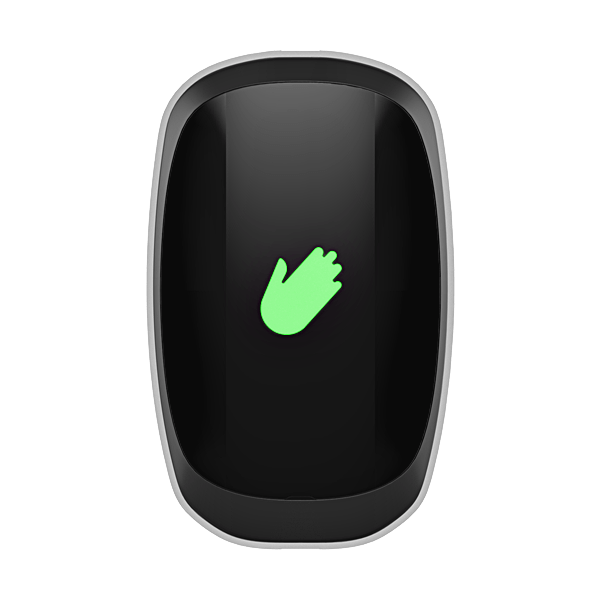

Kontal ES – El Sensörü Siyah
1.250,27 TL KDV Dahil
Kontal ES El Sensörü Siyah: temas gerektirmeden röle çıkışı veren kızılötesi el sensörü (K156-01).
- Algılama mesafesi: 5–30 cm (ayarlanabilir)
- Besleme: 12 / 24 V DC
- Kuru kontak NO / NC çıkış
- Pulse (0,4–5 sn) ve toggle modu
Not: Stok durumuna göre bu renk bulunmadığında, tarafınıza bilgi verilerek diğer renk gönderilir.
Kontal ES El Sensörü – Siyah (K156-01)
Kontal ES El Sensörü, elinizi ön yüzüne yaklaştırdığınızda temas gerektirmeden röle çıkışı veren, kızılötesi algılamalı bir anahtarlama cihazıdır. Algılama mesafesi 5–30 cm arasında ayarlanır; röle çıkışı bağlı olduğu otomatik kapı, kilit veya kontrol kartını tetikler.
Fiziksel temas gerekmediği için hastane, laboratuvar, engelli WC ve gıda üretim alanları gibi hijyenin önemli olduğu yerlerde buton yerine kullanılır. 12 V veya 24 V DC ile beslenir; kuru kontak NO/NC çıkışı pulse (tetik) ve toggle (aç-kapa) modunda çalışır.
Öne Çıkan Özellikler
- Temassız algılama: Kızılötesi sensör ön yüze yaklaştırılan eli algılar; butona dokunmak gerekmez.
- Ayarlanabilir mesafe: POT2 trimpotu saat yönünde çevrildikçe algılama mesafesi artar, ters yönde azalır; en fazla 30 cm.
- Pulse ve toggle modu: POT1 ile pulse modunda röle süresi 0,4 / 1 / 2 / 3 / 4 / 5 sn olarak seçilir; TOGGLE konumunda her el hareketinde röle konum değiştirir. Ürün 0,4 sn ayarında gönderilir.
- 12 / 24 V DC seçilebilir besleme: Çalışma voltajı JMP2 jumper’ı ile seçilir.
- Kontak veya senkron mod: JMP1 ile sensör kendi rölesiyle (kontak modu) ya da ESS senkron kartı ile birlikte (senkron mod) çalışacak şekilde ayarlanır.
- LED göstergeler: LED grupları çalışma modunu ve kontak durumunu gösterir; istenirse JMP1 ile yumuşak yanıp sönme (DIM) animasyonu açılır.
- Ön cam ve muhafaza kapağı: Kutuda ön plastik cam ve isteğe bağlı takılan üst muhafaza kapağı bulunur.
Paket İçeriği
- 1 adet Kontal ES El Sensörü (Siyah, ürün kodu K156-01)
- 1 adet ES ön plastik cam
- 1 adet ES üst muhafaza kapağı
Teknik Özellikler
Değerler Kontal kullanım kılavuzundan alınmıştır. Kararlı çalışma için besleme hattında en az 1,2 W çıkış gücüne sahip bir güç kaynağı önerilir.
Kurulum ve Ayar
- Üst kapağı sökün ve JMP2 ile çalışma voltajını (12 V veya 24 V DC) seçin. Seçtiğiniz voltaj dışında besleme yapmayın.
- JMP1 ile kontak modu veya ESS senkron modunu ve LED animasyonunu (DIM) seçin.
- POT2 ile algılama mesafesini ayarlayın.
- POT1 ile pulse modunda röle süresini seçin ya da TOGGLE konumuna alın; her ayar değişiminde LED’ler bir kez yanıp söner.
- Sensörü duvara vidalayın, kabloları bağlayın; üst kapağı takıp ön plastik camı kenarlarından bastırarak yerine oturtun.
Hangi Kapılar ve Sistemlerde Kullanılır
- Otomatik cam kapılar (fotoselli kapılar) için temassız açma butonu
- Hastane, klinik ve laboratuvar kapıları
- Engelli WC ve ortak kullanım tuvalet kapıları
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Elektrikli kilit, aydınlatma ve otomasyon sistemlerinin tetiklenmesi
ES’nin kuru kontak çıkışı kontrol kartlarının buton (start) veya açma girişine bağlanır. Kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A olduğundan, daha yüksek akım çeken yükler ara röle üzerinden sürülmelidir.
Kontal ES El Sensörü Hakkında Sıkça Sorulan Sorular
ES el sensörü hangi mesafeden algılar?
5 ile 30 cm arasında ayarlanabilir. Mesafe kart üzerindeki POT2 trimpotu ile ayarlanır; saat yönünde artar, ters yönde azalır.
Pulse ve toggle modu arasındaki fark nedir?
Pulse modunda el algılandığında röle seçilen süre (0,4–5 sn) kadar çekip bırakır; kapı açma butonu gibi çalışır. Toggle modunda her el hareketinde röle konum değiştirir: bir kez el gösterince çeker, tekrar gösterince bırakır. Mod POT1 ile seçilir.
12 V ile mi 24 V ile mi çalışır?
İkisiyle de çalışır; voltaj JMP2 jumper’ı ile seçilir. Seçtiğiniz voltaj dışında besleme yapmayın, cihaz zarar görebilir. 24 V’ta yaklaşık 20 mA çeker.
Kablo çekemediğim bir yerde kullanabilir miyim?
ES kablolu bir sensördür; besleme ve kontak kablosu gerekir. Kablo çekmenin zor olduğu yerler için pilli ve kablosuz çalışan PES Pilli El Sensörü ile PESA alıcısı kullanılabilir.
ESS senkron kartı ne işe yarar?
ESS El Sensörü Senkron Kartı, iç ve dış el sensörlerinin birlikte uyum içinde çalışmasını sağlar; engelli WC ve toplantı odası gibi giriş–çıkış kontrolü gereken kapılarda kullanılır. Bu kullanımda ES, JMP1 ile senkron moda alınır.
Beyaz ve siyah model arasında fark var mı?

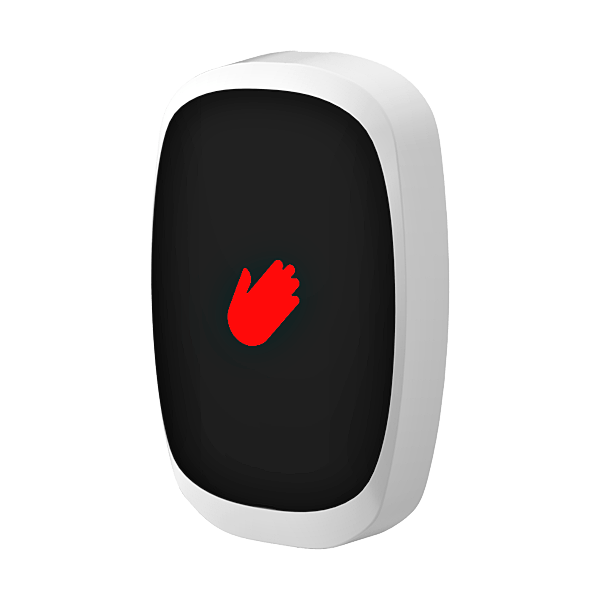

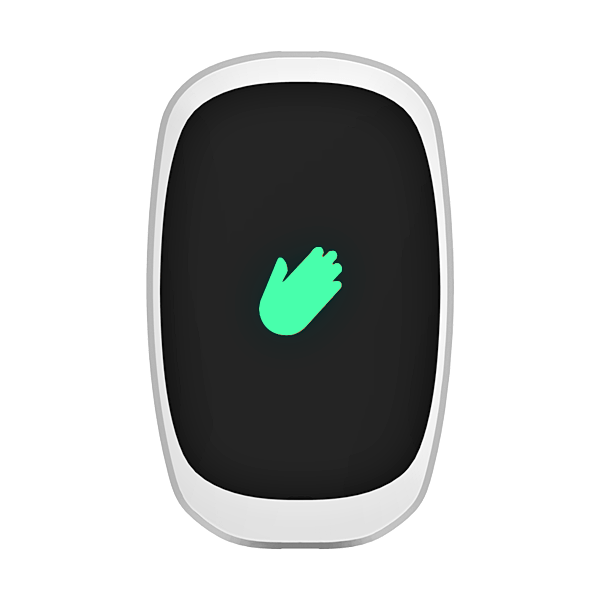

Yalnızca renk farklıdır; teknik özellikler aynıdır. Diğer renk için ES El Sensörü Beyaz sayfasına bakabilirsiniz.
Alternatif ve Uyumlu Ürünler
Kontal ES El Sensörü Teknik Dokümanları
ES kullanım kılavuzu ve uygunluk beyanı aşağıdadır.
PDF · 1,37 MB · ES
ES English User Manual
PDF · 1,37 MB · ES
ES CE Uygunluk Beyanı
PDF · 590 KB · ES
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
