Kontal EMFP Pilli Emniyet Fotoseli – Verici (EMFPV)
1.884,92 TL KDV Dahil
Kontal EMFP-V: EMFP pilli emniyet fotoseli sisteminin verici modülü (K101-01).
- 2 × 3,6 V pil ile çalışır, kablo gerekmez
- 12 m mesafe, yaklaşık 2 yıl pil ömrü
- Çalışması için EMFP-A alıcı gerekir
Kontal EMFP Pilli Emniyet Fotoseli – Verici (EMFPV)

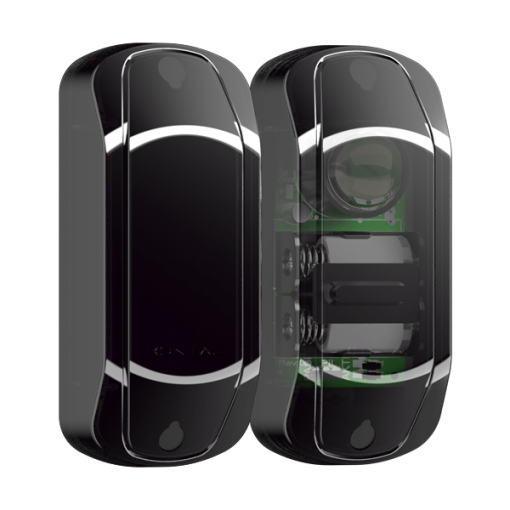

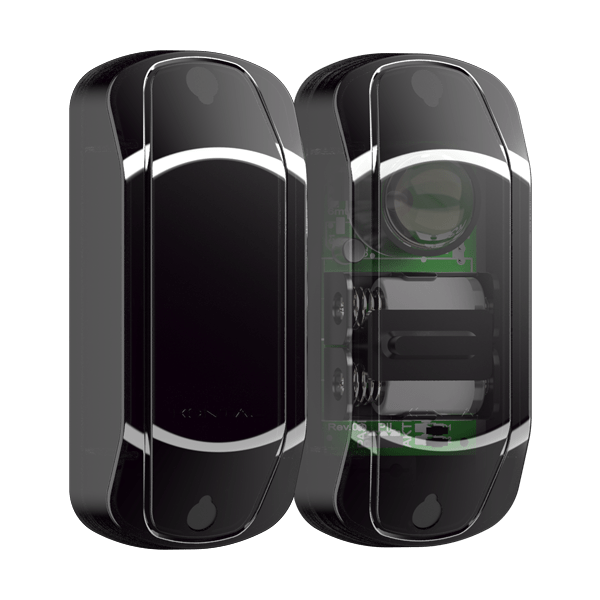

Kontal EMFP-V, EMFP pilli emniyet fotoseli sisteminin verici modülüdür (ürün kodu K101-01). 2 adet 3,6 V pil ile çalışır, kablo bağlantısı gerektirmez ve karşısındaki EMFP-A alıcıya sürekli kızılötesi sinyal gönderir. Pil ömrü yaklaşık 2 yıldır; pil azaldığında vericideki LED uyarı verir. Arızalanan vericiyi değiştirmek veya mevcut EMFP alıcınızı tamamlamak için tek başına satılır.
Kapının karşı tarafına kablo taşımanın zor olduğu yana kayar bahçe kapıları, bariyerler ve kepenklerde 12 metreye kadar mesafede kullanılır. Verici pil ömrü yaklaşık 2 yıldır; pil zayıfladığında hem vericideki hem alıcıdaki LED sizi uyarır.
Öne Çıkan Özellikler
- Kablosuz verici: EMFP-V 2 adet 3,6 V pil ile çalışır; karşı tarafa kablo çekme ihtiyacını ortadan kaldırır.
- Uzun pil ömrü: Verici yalnızca 80 µA çeker; pil ömrü yaklaşık 2 yıldır (pil kalitesi ve ortam koşullarına göre değişebilir).
- Pil uyarısı: Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 yanar.
- Uzun / kısa mesafe modu: Vericideki JMP2 ile uzun mesafe (en fazla 12 m) veya kısa mesafe (en fazla 6 m) çalışma seçilir.
- Geniş alıcı besleme aralığı: Alıcının çalışma voltajı JMP ile 15–29 V DC veya 29–40 V DC olarak seçilir.
- Kuru kontak NO/NC çıkış: Alıcı potansiyelsiz NO ve NC kontak verir; kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A, tepki süresi 150 ms.
- Aktif / pasif anahtarı: Verici JMP1 ile çalışır duruma getirilir; depolama ve taşıma sırasında pasif bırakılarak pil korunur.
Paket İçeriği
- 1 adet Kontal EMFP-V Verici Pilli Emniyet Fotoseli
Bu ürün yalnızca verici modüldür; çalışması için karşısında bir EMFP-A alıcı bulunmalıdır. Yedek pil olarak Kontal 3,6 V emniyet fotoseli pilini kullanabilirsiniz.
Teknik Özellikler
Değerler Kontal EMFP Pilli Emniyet Fotoseli kullanım kılavuzundan (Rev 1.0, 10.06.2025) alınmıştır. Pil ömrü, kullanılan pilin kalitesine ve ortam koşullarına göre değişebilir.
Kurulum ve Ayar
- Modüllerin üst kapağını sökün; su geçirmezlik contalarını ve kablo koruma tapalarını takın.
- Modülleri aynı doğrultuda ve birbirini doğrudan görecek şekilde sabitleyin.
- Vericiyi JMP1 ile aktif duruma getirin; JMP2 ile uzun (12 m) veya kısa (6 m) mesafe modunu seçin. Verici aktif olduğunda LED1 yaklaşık 3 saniye yanıp söner.
- Alıcının çalışma voltajını JMP ile seçin (15–29 V veya 29–40 V DC), ardından + ve – yönlerine dikkat ederek klemens bağlantılarını yapın.
- Araya engel girdiğinde alıcıdaki LED2 yanar ve röle çeker; çalışmayı bu şekilde test edin.
Kararlı çalışma için alıcının besleme hattında en az 0,5 W çıkış gücüne sahip bir güç kaynağı kullanılması önerilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Otopark bariyeri sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
EMFP, kapının karşı tarafına kablo taşımanın zor veya maliyetli olduğu yerler için uygundur. Fotoseli hareketli bir yüzeye veya açılı bir duvara monte edecekseniz ±90° ayarlanabilir Kontal HFP Emniyet Fotoseli Takımını inceleyebilirsiniz. Her iki tarafa da kablo çekilebiliyorsa Kontal EMFB Emniyet Fotoseli Takımı daha ekonomik bir seçenektir.
Kontal EMFP Pilli Emniyet Fotoseli Hakkında Sıkça Sorulan Sorular
EMFP vericiyi tek başına kullanabilir miyim?
Hayır. Verici yalnızca ışın gönderir; röle çıkışı karşısındaki EMFP-A alıcıdadır. Arızalı vericiyi değiştiriyorsanız mevcut EMFP alıcınızla kullanabilirsiniz; ikisi birden gerekiyorsa Kontal EMFP Pilli Emniyet Fotoseli Takımı daha uygundur.
Hangi modül pille çalışır?
Yalnızca verici (EMFP-V) pille çalışır; 2 adet 3,6 V pil kullanır. Alıcı (EMFP-A) kontrol kartına bağlanır ve 15–40 V DC ile beslenir.
Pil ne kadar dayanır, bittiğini nasıl anlarım?
Verici pil ömrü yaklaşık 2 yıldır; bu süre pilin kalitesine ve ortam koşullarına göre değişebilir. Pil azaldığında vericideki LED 10 saniyelik aralıklarla yanıp söner, alıcıdaki LED1 de yanar. Yedek pil için Kontal 3,6 V emniyet fotoseli pilini kullanabilirsiniz.
Çalışma mesafesi ne kadar?
Uzun mesafe modunda en fazla 12 metre, kısa mesafe modunda en fazla 6 metredir. Mod, vericideki JMP2 ile seçilir.
EMFP fotoseli kendim takabilir miyim?
Evet, EMFP kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Modülleri birbirini görecek şekilde hizalayın, + ve – yönlerine dikkat edin ve bağlantıyı enerji kesikken yapın. Sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal EMFP Pilli Emniyet Fotoseli Teknik Dokümanları
EMFP alıcı ve verici modüllerinin kurulum kılavuzları ve CE uygunluk beyanı aşağıdadır.
PDF · 1,41 MB · EMFP-V / EMFP-A · Rev 1.0
English User Manual
PDF · 1,31 MB · EMFP-V / EMFP-A
CE Uygunluk Beyanı
PDF · 515 KB · EMFP
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
