Kontal BF3 90 Boy Fotoseli 90 cm – Takım (Alıcı + Verici + Güç Kartı)
10.187,73 TL KDV Dahil
Kontal BF3 90 Boy Fotoseli Takımı: alıcı, verici ve BF3 G güç kartından oluşan eksiksiz sistem.
- 90 cm, 9 göz (10 cm aralık)
- Çapraz tarama
- 1–8 m mesafe, 15–40 V DC
- IP65 modüller, NO / NC çıkış
Kontal BF3 90 Boy Fotoseli 90 cm – Takım (Alıcı + Verici + Güç Kartı)

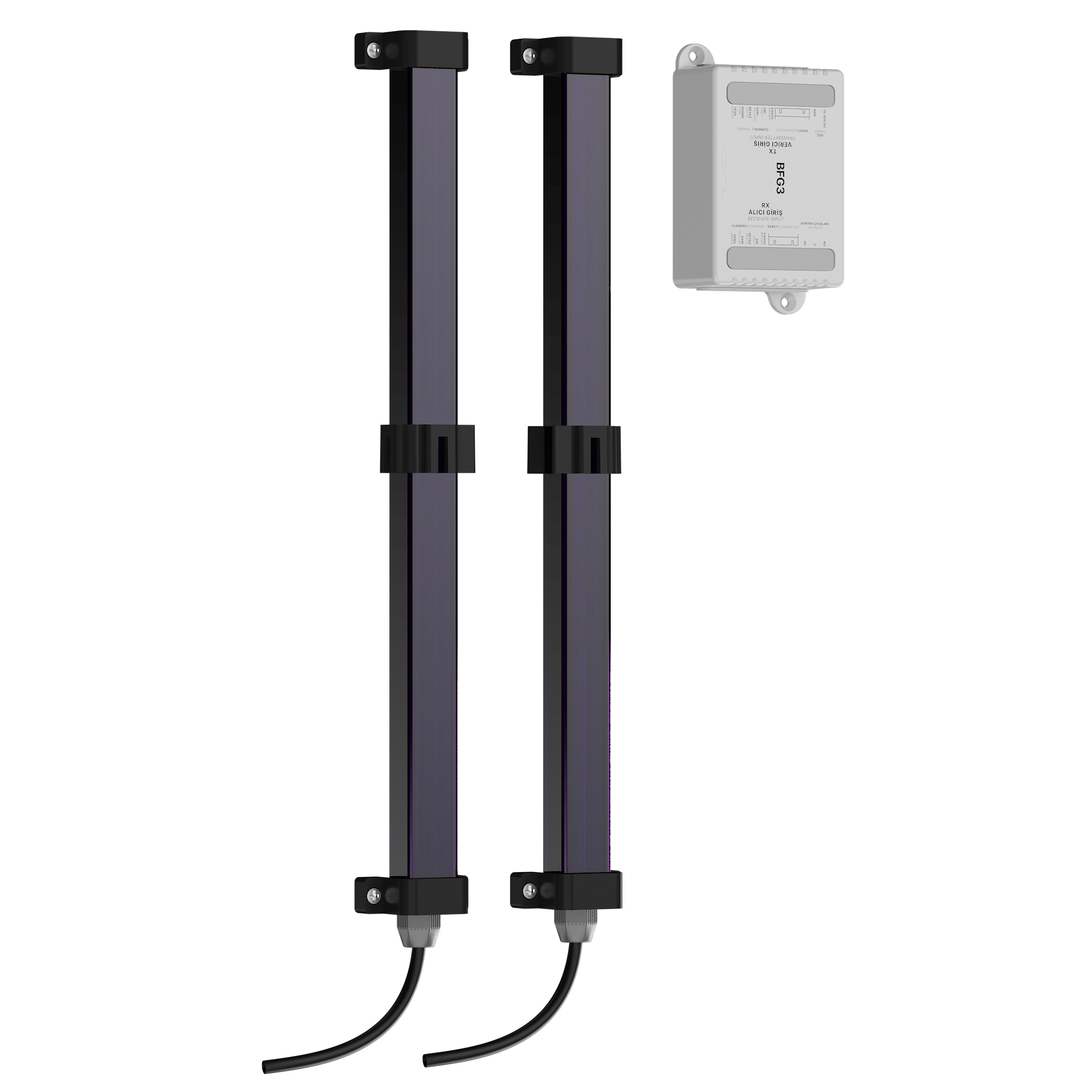

Kontal BF3 90 Boy Fotoseli Takımı; 90 cm boyunda alıcı ve verici modül ile bunları besleyen BF3 G güç kartından oluşan, kuruluma hazır bir boy fotoseli sistemidir. 10 cm aralıklı 9 göz kapı açıklığını boydan boya tarar; insan veya cisim algılandığında BF3 G’nin kuru kontak çıkışı kontrol kartına sinyal verir.
IP65 korumalı modüller, soketli ara kablolar ve farklı montaj açılarına uygun aparatlarla gelir. Çapraz tarama modu 5 cm çapındaki cisimleri algılar. 15–40 V DC ile beslenir, 1–8 m arasında çalışır.
Öne Çıkan Özellikler
- Eksiksiz sistem: Alıcı, verici, BF3 G güç kartı, soketli ara kablolar ve montaj aparatları birlikte gelir.
- Çapraz tarama: Her verici göz üç alıcı gözle eşleşir; 5 cm çapındaki cisimleri algılar.
- Ayarlanabilir mesafe: BF3 G üzerindeki POT1 ile 1–8 m arasında ayarlanır.

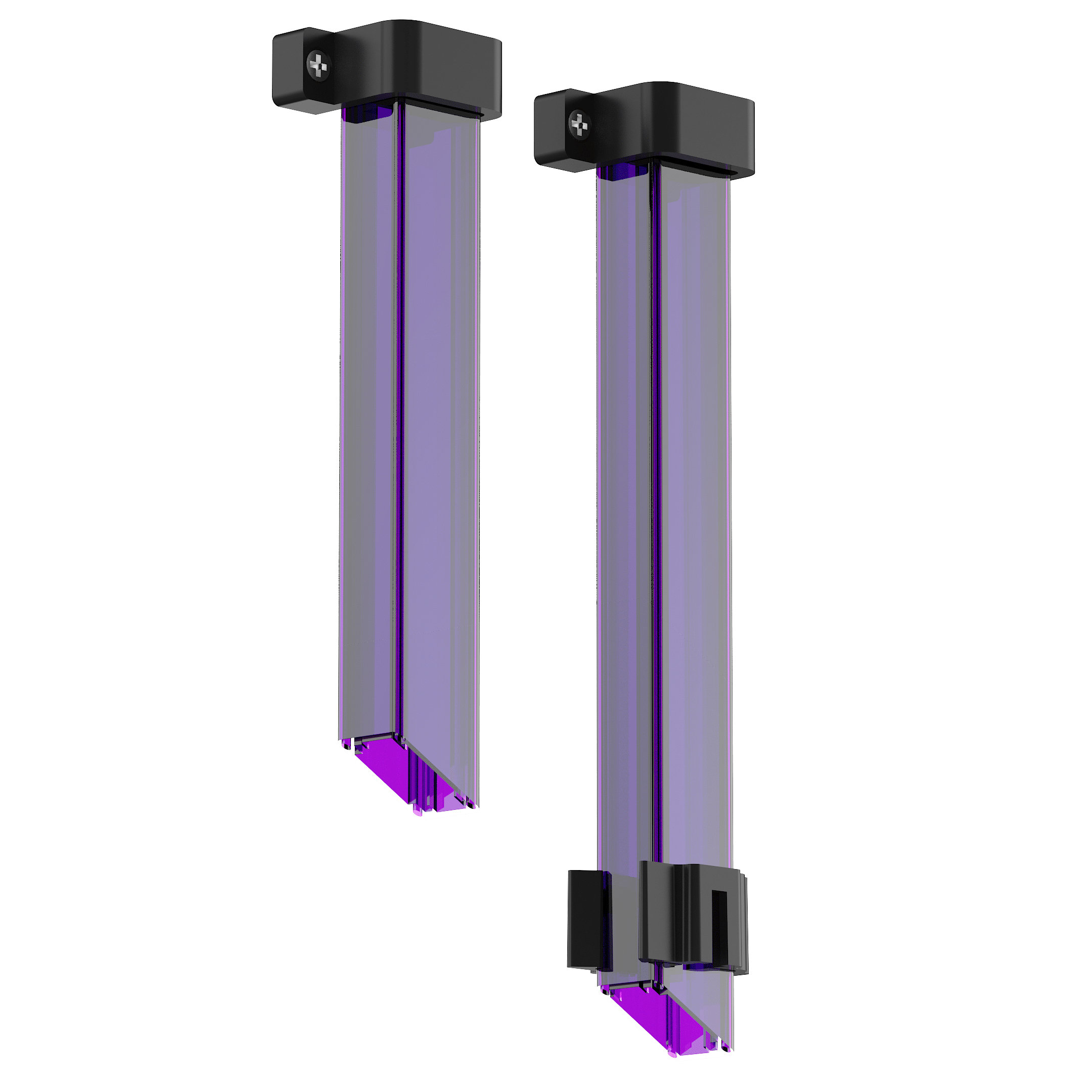

- IP65 modüller: Alıcı ve verici modüller IP65 korumalıdır.

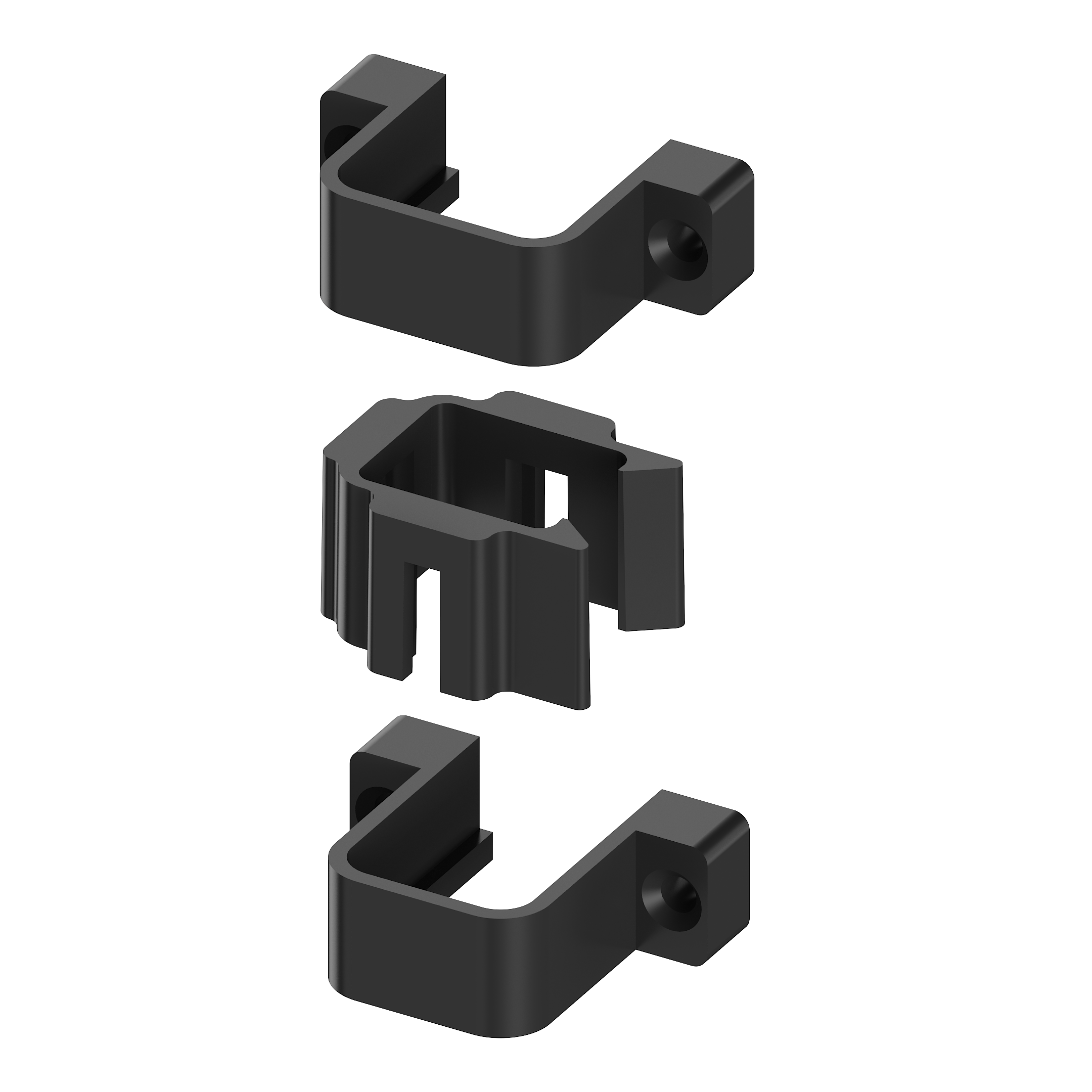

- Esnek montaj: A, B ve C tipi aparatlarla 90° veya 180° açıyla montaj.

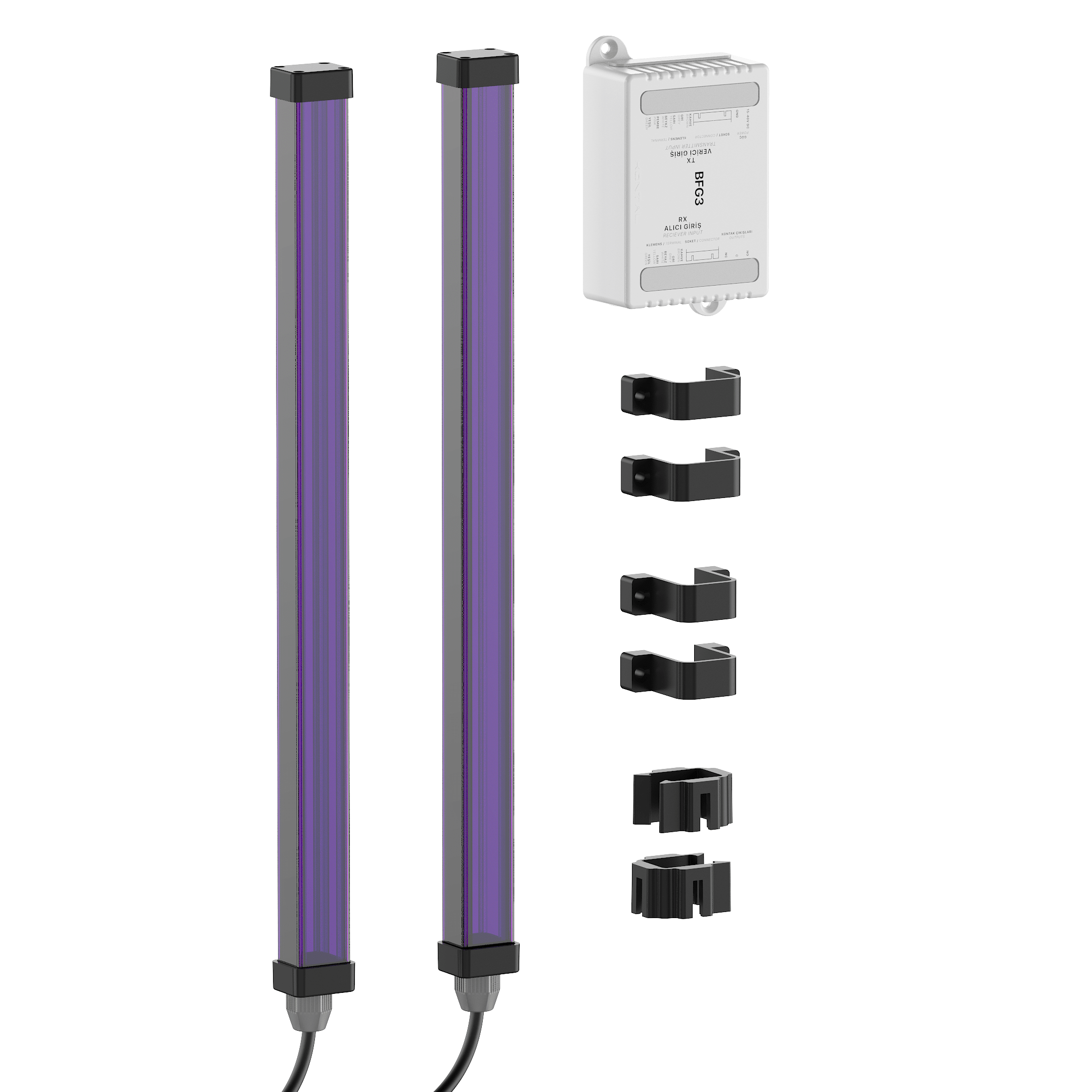

Paket İçeriği
- 1 adet BF3 90 alıcı modül (K219-01)
- 1 adet BF3 90 verici modül (K220-01)

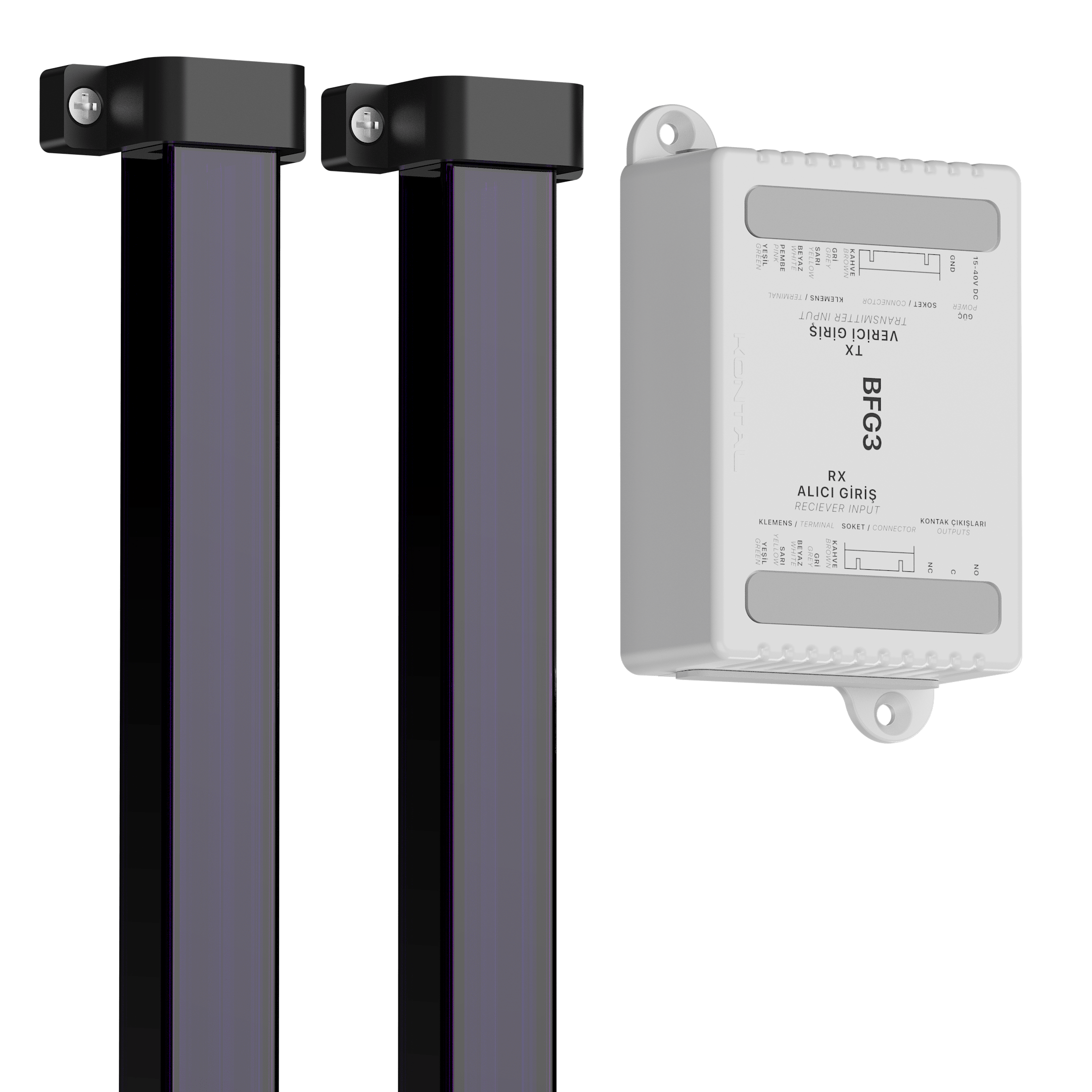

- 1 adet BF3 G güç kartı (K223-01)
- 1 adet 3 m soketli alıcı modül ara kablosu
- 1 adet 3 m soketli verici modül ara kablosu
- 10 adet montaj aparatı (2 A, 4 B, 4 C tipi)
- 1 adet BF3 kullanım kılavuzu
Kutu içeriği Kontal BF3 kullanım kılavuzuna göredir.
Setteki Ürünlerin Teknik Özellikleri
| Özellik | BF3 90 Alıcı / Verici | BF3 G Güç Kartı |
|---|---|---|
| Ürün kodu | K219-01 / K220-01 | K223-01 |
| Besleme | BF3 G’den | 15–40 V DC |
| Çalışma akımı | – | 70 mA @ 24 V DC |
| Çalışma mesafesi | 1–8 m | – |
| Çalışma modları | Çapraz | DIP switch ile seçilir |
| Göz sayısı / aralığı | 9 / 10 cm | – |
| Tepki süresi (lineer / çapraz) | Tip. 20 ms / 55 ms, maks. 30 ms / 80 ms | – |
| Kontak | – | NO / NC, 30 V DC 1 A / 125 V AC 0,3 A |
| IP sınıfı | IP65 | Sıvı temasına dayanıksız |
| Çalışma sıcaklığı | -20 / +55 °C | -20 / +55 °C |
| Ağırlık | 355 g (her biri) | 118,5 g |
| Boyutlar | 2,8 × 94 × 2,2 cm | 67,10 × 115,59 × 34,60 mm |
Değerler Kontal BF3 kullanım kılavuzundan (rev. 2.1) alınmıştır. Kararlı çalışma için besleme hattında en az 2 W çıkış gücüne sahip bir güç kaynağı önerilir.
Kurulum ve Ayar
- Alıcı modülün soketli kablosunu 5’li alıcı ara kablosuyla birleştirip BF3 G güç kartının alıcı soketine takın.
- Verici modülün soketli kablosunu 6’lı verici ara kablosuyla birleştirip BF3 G’nin verici soketine takın.
- BF3 G’ye 15–40 V DC besleme bağlayın. Alıcı ve verici modüllere ayrıca harici besleme bağlamayın.
- POT1 ile çalışma mesafesini ayarlayın (1–8 m); saat yönünde artar, ters yönde azalır.
- DIP switch ile çalışma modunu (çapraz / lineer) ve buzzer’ı seçin; değişiklikten sonra enerjiyi kesip yaklaşık 10 sn sonra yeniden verin.
- BF3 G’nin NO / NC kuru kontak çıkışını kontrol kartınızın fotosel (emniyet) girişine bağlayın.

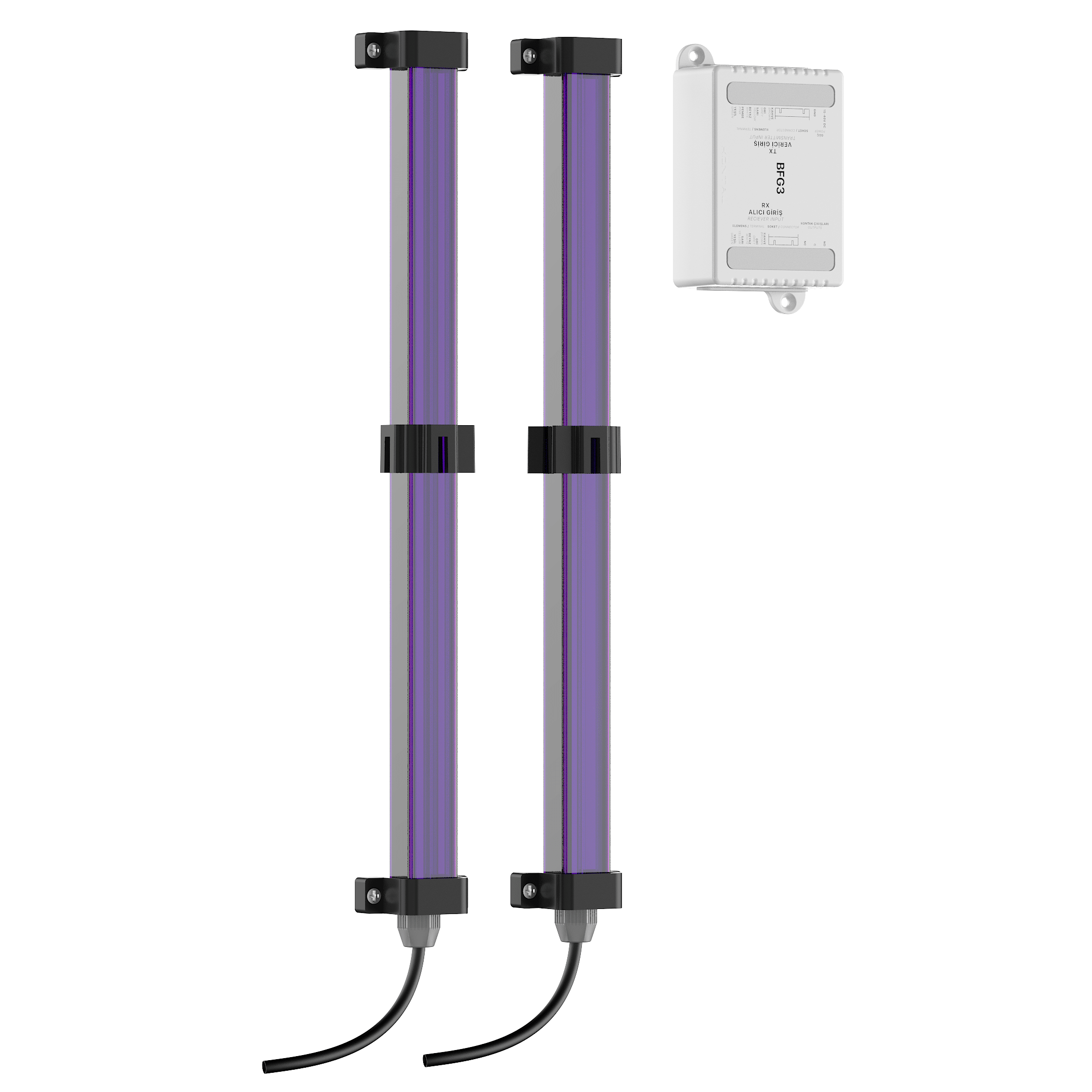

Modülleri, kabloları aynı yönden çıkacak ve montaj etiketindeki oklar birbirine bakacak şekilde yerleştirin. Doğrudan ve dik gelen güneş ışığından koruyun; mümkün değilse siperlik kullanın. Soketli kablo yetmezse soket kesilerek kablolar BF3 G klemenslerine tek tek bağlanabilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Otopark bariyeri sistemleri
- Otomatik cam kapılar ve asansör kapıları
BF3; asansör kapıları, otomatik kapılar, kepenk ve benzeri otomasyon uygulamaları için tasarlanmıştır. Çıkış BF3 G kartındaki kuru kontaktan alınır.
Kontal BF3 90 Boy Fotoseli 90 cm Hakkında Sıkça Sorulan Sorular
Takımda neler var?
1 adet BF3 90 alıcı, 1 adet BF3 90 verici, 1 adet BF3 G güç kartı, 2 adet 3 m soketli ara kablo, 10 adet (2 A, 4 B, 4 C tipi) montaj aparatı ve kullanım kılavuzu.
BF3’te çapraz mod ve kepenk (lineer) modu nedir?
Çapraz modda her verici göz üç alıcı gözle eşleşir; lineer moda göre yaklaşık iki kat hassastır ve 5 cm çapındaki cisimleri algılayabilir (lineer modda en az 10 cm). Kepenk (lineer) modu yalnızca 180 cm modelde bulunur: modüller kapının iç ve dış tarafına takılır, sistem en fazla 1,5 m/s hızla inen kepenge tepki vermez ama araya giren cismi algılar.
Ölü bölge nedir?
Fotoselin uç kısımlarında algılama yapmayan alanlardır: çapraz modda üstte yaklaşık 7,5 cm, altta (kablo çıkış tarafı) 2,5 cm; lineer modda üstte 17,5 cm, altta 12,5 cm. Montaj yüksekliğini bu alanları dikkate alarak belirleyin.
BF3 ile BF90 / BF180 arasındaki fark nedir?
Hangi voltajla çalışır?
Sistem BF3 G kartı üzerinden 15–40 V DC ile beslenir; modüllere ayrıca besleme bağlanmaz. En az 2 W çıkış gücüne sahip bir güç kaynağı önerilir.
Kendim kurabilir miyim?
Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal BF3 Teknik Dokümanları
BF3 kullanım kılavuzu, uygunluk beyanı ve IP65 test belgesi aşağıdadır.
PDF · 4,79 MB · BF3
BF3 English User Manual
PDF · 4,68 MB · BF3
BF3 90 Uygunluk Beyanı
PDF · 643 KB · BF3 90
BF3 IP65 Test Belgesi
PDF · 3,02 MB · BF3
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
