Kontal BF3 180 Boy Fotoseli 180 cm (18 Göz) – Verici (BF3 180V)
5.205,92 TL KDV Dahil
Kontal BF3 180V: yeni nesil BF3 180 boy fotoselinin verici modülü (K222-01).
- 180 cm, 18 göz (10 cm aralık)
- Çalışma mesafesi: 1–8 m
- Çapraz tarama ve kepenk (lineer) modu
- IP65 koruma
- BF3 G güç kartı ile çalışır
Kontal BF3 180 Boy Fotoseli 180 cm (18 Göz) – Verici (BF3 180V)

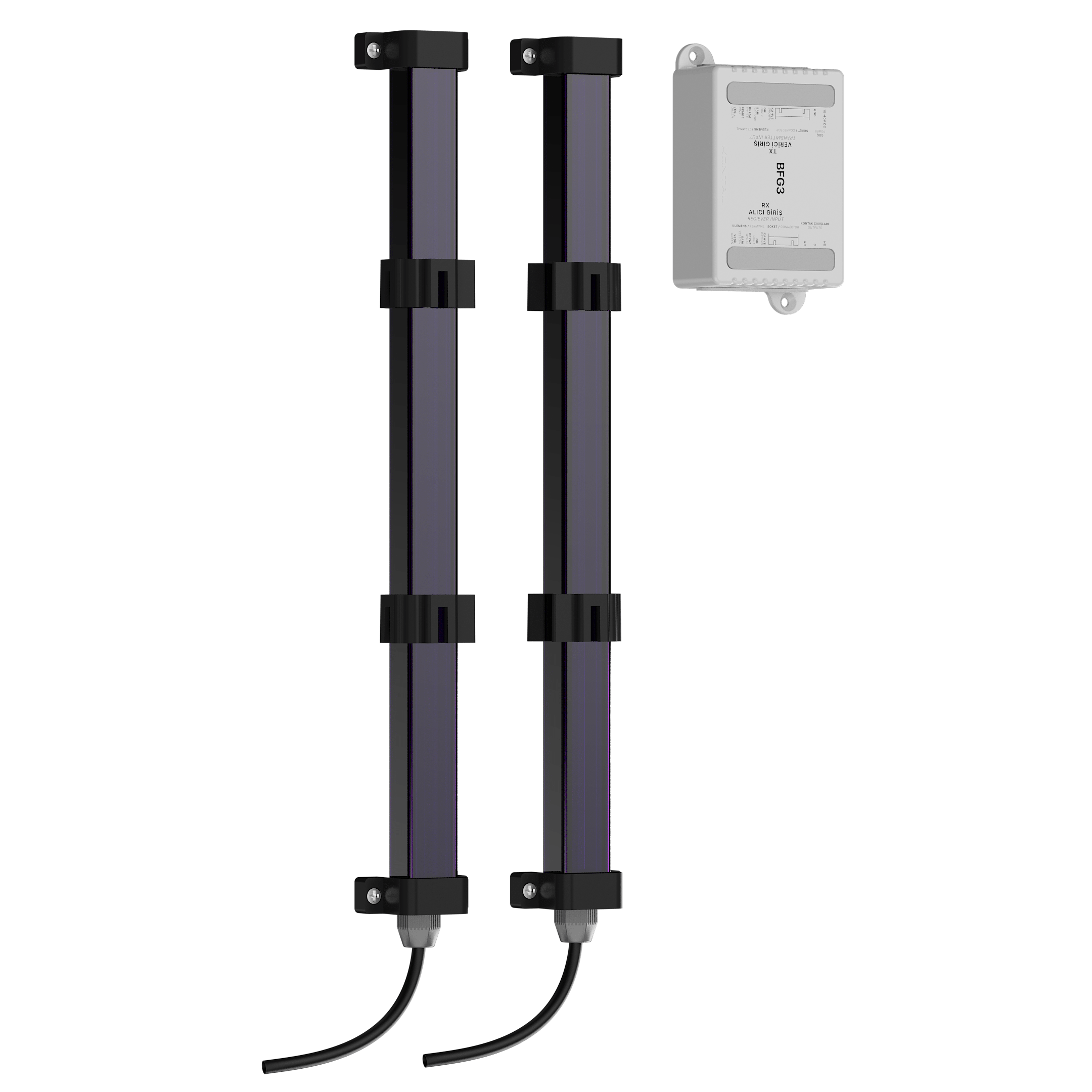

Kontal BF3 180V, yeni nesil BF3 180 boy fotoselinin verici modülüdür. 180 cm boyunca 10 cm aralıklı 18 gözden oluşan kızılötesi ışın perdesi; insan veya cisim algılandığında BF3 G güç kartı üzerinden kontrol kartına çıkış sinyali verir.

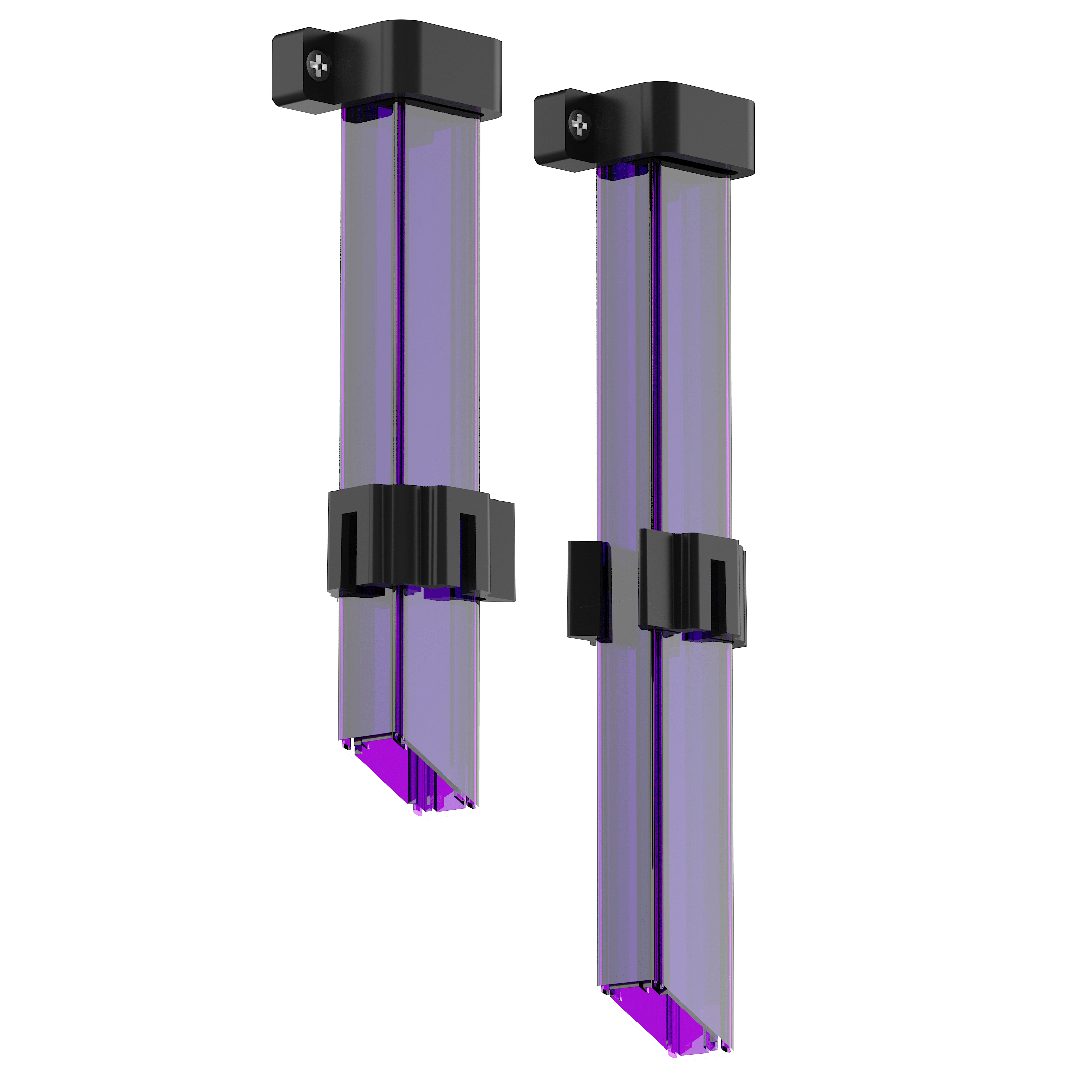

IP65 korumalı alüminyum profil gövdesi, soketli kablo bağlantısı ve çapraz tarama modu ile 5 cm çapındaki cisimleri algılayabilir; kepenk (lineer) modu sayesinde kepenk ve hızlı PVC kapılarda kapının iç ve dış tarafına montaj yapılabilir. Modülün beslemesi BF3 G kartından sağlanır; çalışması için karşısında bir BF3 180 alıcı modül ve BF3 G güç kartı gerekir.
Öne Çıkan Özellikler
- Çapraz tarama: Her verici göz üç alıcı gözle eşleşir; lineer moda göre yaklaşık iki kat hassastır, 5 cm çapındaki cisimleri algılar.
- Kepenk (lineer) modu: Modüller kapının iç ve dış tarafına takılır; sistem 1,5 m/s’ye kadar hızla inen kepenge tepki vermez, araya giren cismi algılar.
- IP65 koruma: Alıcı ve verici modüller IP65 korumalıdır.
- Soketli bağlantı: Modüller 3 m soketli ara kablolarla BF3 G güç kartına takılır; besleme ve çıkış bu karttan alınır.
- 1–8 m çalışma mesafesi: Mesafe BF3 G üzerindeki POT1 ile ayarlanır.
- Mesafe ayar LED’i: LED2’nin parlaklığı POT1 ile yapılan mesafe ayarını gösterir; LED1 beslemeyi gösterir.

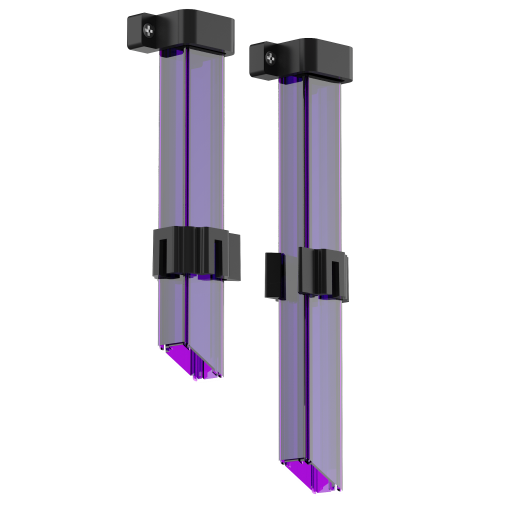

- Montaj aparatları: A, B ve C tipi aparatlarla 90° veya 180° açıyla montaj yapılabilir.
Paket İçeriği
- 1 adet Kontal BF3 180 verici modül (BF3 180V, ürün kodu K222-01)
Bu ürün yalnızca verici modüldür; çalışması için BF3 180 alıcı modül ve BF3 G güç kartı gerekir. Ara kablolar ve montaj aparatlarıyla eksiksiz sistem için BF3 180 Takımına bakabilirsiniz.
Teknik Özellikler
Değerler Kontal BF3 kullanım kılavuzundan (rev. 2.1) alınmıştır. Maksimum mesafe; ortam ışığı, hizalama, yüzey yansıtıcılığı ve kirlenme gibi etkenlerle azalabilir.
Kurulum ve Ayar
- Alıcı modülün soketli kablosunu 5’li alıcı ara kablosuyla birleştirip BF3 G güç kartının alıcı soketine takın.
- Verici modülün soketli kablosunu 6’lı verici ara kablosuyla birleştirip BF3 G’nin verici soketine takın.
- BF3 G’ye 15–40 V DC besleme bağlayın. Alıcı ve verici modüllere ayrıca harici besleme bağlamayın.
- POT1 ile çalışma mesafesini ayarlayın (1–8 m); saat yönünde artar, ters yönde azalır.
- DIP switch ile çalışma modunu (çapraz / lineer) ve buzzer’ı seçin; değişiklikten sonra enerjiyi kesip yaklaşık 10 sn sonra yeniden verin.
- BF3 G’nin NO / NC kuru kontak çıkışını kontrol kartınızın fotosel (emniyet) girişine bağlayın.
Modülleri, kabloları aynı yönden çıkacak ve montaj etiketindeki oklar birbirine bakacak şekilde yerleştirin. Doğrudan ve dik gelen güneş ışığından koruyun; mümkün değilse siperlik kullanın. Soketli kablo yetmezse soket kesilerek kablolar BF3 G klemenslerine tek tek bağlanabilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Otopark bariyeri sistemleri
- Otomatik cam kapılar ve asansör kapıları
BF3; asansör kapıları, otomatik kapılar, kepenk ve benzeri otomasyon uygulamaları için tasarlanmıştır. Çıkış BF3 G güç kartındaki kuru kontaktan alınır.
Kontal BF3 180 Verici Hakkında Sıkça Sorulan Sorular
BF3 180 vericiyı tek başına kullanabilir miyim?
Hayır. Karşısında bir BF3 180 alıcı ve beslemeyi sağlayan BF3 G güç kartı gerekir. Arızalı modülü değiştiriyorsanız mevcut BF3 180 sisteminizle kullanabilirsiniz; BF, BF2 veya başka seriden modüllerle çalışmaz.
BF3’te çapraz mod ve kepenk (lineer) modu nedir?
Çapraz modda her verici göz üç alıcı gözle eşleşir; lineer moda göre yaklaşık iki kat hassastır ve 5 cm çapındaki cisimleri algılayabilir (lineer modda en az 10 cm). Kepenk (lineer) modu yalnızca 180 cm modelde bulunur: modüller kapının iç ve dış tarafına takılır, sistem en fazla 1,5 m/s hızla inen kepenge tepki vermez ama araya giren cismi algılar.
Ölü bölge nedir?
Fotoselin uç kısımlarında algılama yapmayan alanlardır: çapraz modda üstte yaklaşık 7,5 cm, altta (kablo çıkış tarafı) 2,5 cm; lineer modda üstte 17,5 cm, altta 12,5 cm. Montaj yüksekliğini bu alanları dikkate alarak belirleyin.
BF3 ile BF90 / BF180 arasındaki fark nedir?
Kendim kurabilir miyim?
Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal BF3 Teknik Dokümanları
BF3 kullanım kılavuzu, uygunluk beyanı ve IP65 test belgesi aşağıdadır.
PDF · 4,79 MB · BF3
BF3 English User Manual
PDF · 4,68 MB · BF3
BF3 180 Uygunluk Beyanı
PDF · 644 KB · BF3 180
BF3 IP65 Test Belgesi
PDF · 3,02 MB · BF3
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
