Nice Dairesel Kapı Motoru, Toona 7024 Çift Motorlu Kit

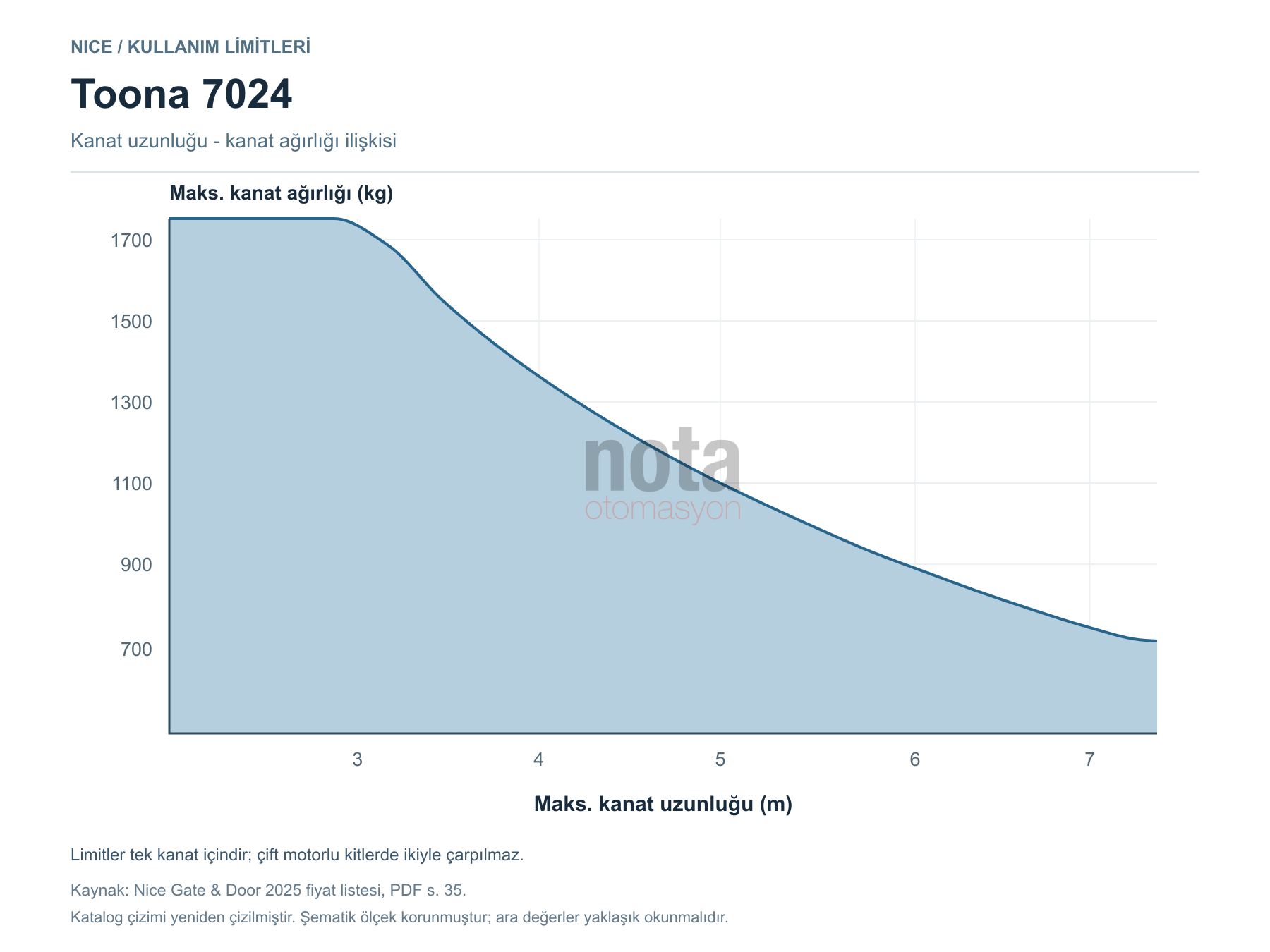

Kanat başına 7 metreye kadar olan çift kanatlı büyük dairesel kapılar için tasarlanmıştır. Taşıma kapasitesi kanat kısaldıkça artar: 7 metrelik kanatta 700 kg’a, 3 metrelik kanatta 1700 kg’a kadar kapılarda kullanılabilir. Fabrika, site, depo ve büyük villa girişleri için uygundur.

Toona 7024’ün mili yüksüzken 0,013 m/sn hızla hareket eder; 584 mm’lik uzun stroku yüksüzken yaklaşık 45 saniyede tamamlar. Bu yavaş ve güçlü hareket, 7 metreye varan kanatların savrulmadan kontrollü açılmasını sağlar. Hız MC824H’de ayarlanabilir; açılış ve kapanış sonunda kanat yavaşlar.

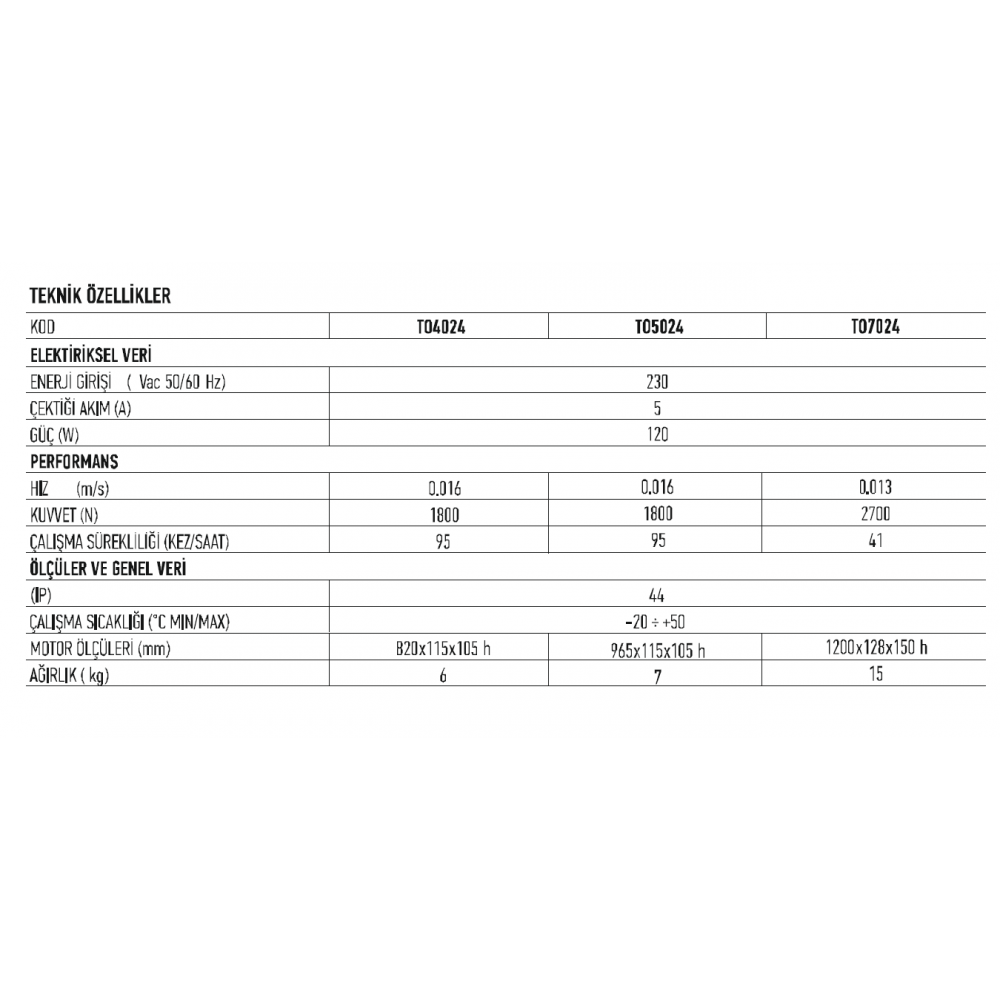

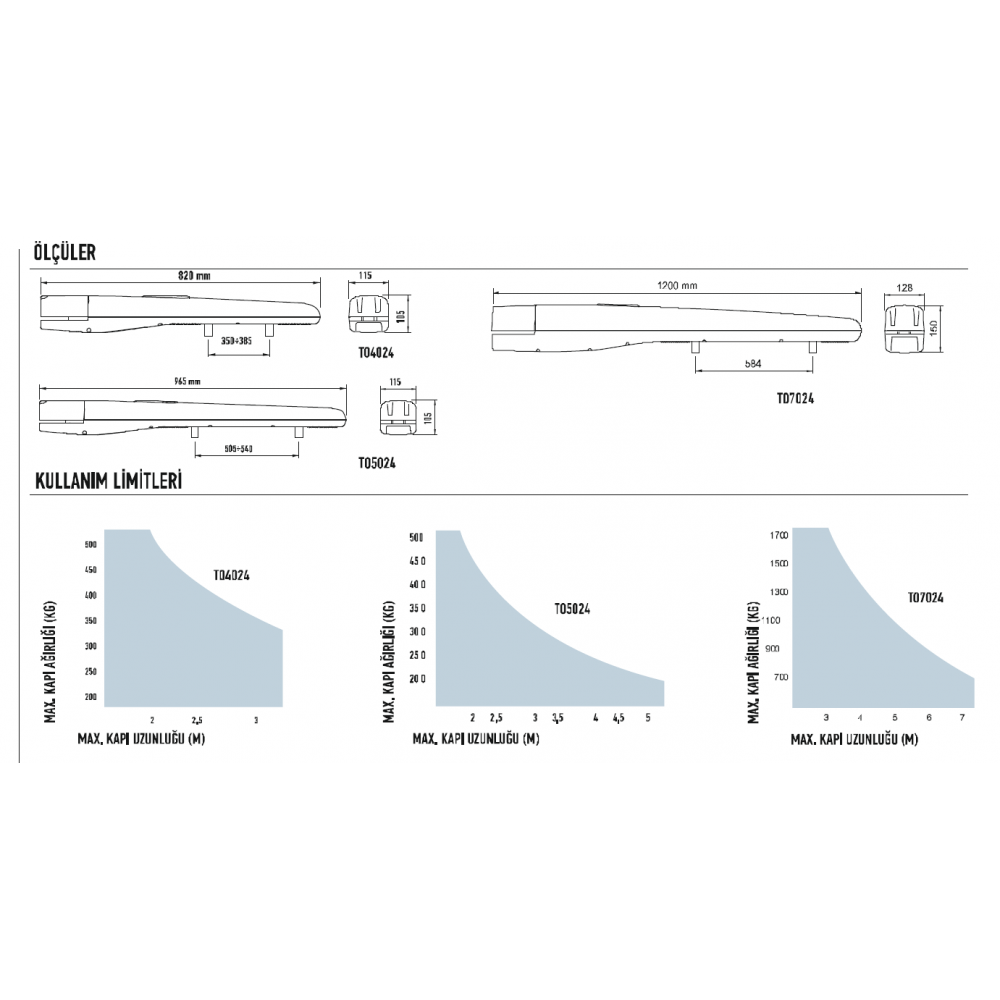

İki model aynı büyük gövdeyi (1200 × 128 × 150 mm, 15 kg) ve 584 mm stroku paylaşır; ikisi de saatte 41 çevrim yapar. Toona 7024 7 metreye kadar kanatlar için 2700 N azami ve 1400 N nominal kuvvet sunar. Nice Toona 6024 HS ise 6 metreye kadar veya 1450 kg’a kadar kanatlar için 2200 N azami kuvvetle, 0,016 m/sn mil hızıyla biraz daha hızlı çalışır.

Kanat uzadıkça rüzgârın kanada uyguladığı kuvvet ve menteşelere binen yük artar. Nice’ın ömür hesabında Toona 6-7 serisi için 6–7 m kanat uzunluğu %30, dolu (rüzgâr geçirmeyen) kanat %15, rüzgârlı bölgede kurulum %15 zorlanma endeksi ekler; endeks yükseldikçe tahmini ömür azalır. Uzun dolu kanatlarda menteşelerin sağlam olması ve kanadın sarkmaması motor ömrünü doğrudan etkiler.

Hayır. Toona 6-7 serisindeki Toona 7024’te hem açılma hem kapanma yönünde ayarlanabilir mekanik limit vardır. Motorun kilidi açılıp kanat elle istenen açık konuma getirilir, mekanik durdurucu vidası mil ucuna dayanarak sabitlenir; aynı işlem kapalı konum için tekrarlanır. Böylece kanat iki yönde de stopere çarpmadan durur.

MC824H kontrol ünitesine opsiyonel Nice PS324 akü takılırsa motorlar elektrik kesintisinde de çalışmaya devam eder. Aynı girişe Nice Solemyo güneş enerjisi kiti de bağlanabildiği için motor şebeke elektriği olmayan girişlerde de kullanılabilir; bu durumda “Stand-by” fonksiyonunu açmanızı öneririz. Akü yoksa her motor kilit açma anahtarıyla serbest bırakılır ve kanat elle açılır. “Her zaman kapat” fonksiyonu açıksa elektrik geri geldiğinde açık kalmış kapı 5 saniyelik flaşör uyarısının ardından kendiliğinden kapanır.

Nice, Toona serisi için kullanım koşullarına göre 80.000–250.000 çevrim tahmini ömür verir. Ömür bir “zorlanma endeksi” ile hesaplanır: Toona 6-7 serisinde 400 kg üzeri kanat ağırlığı %10, 500 kg üzeri %20; 4–5 m kanat uzunluğu %10, 5–6 m %20, 6–7 m %30 ekler. Dolu (rüzgâr geçirmeyen) kanat %15, rüzgârlı bölgede kurulum %15, 40 °C üzeri veya 0 °C altı sıcaklık ya da yüksek nem %20 daha ekler.

Hareket sırasında flaşör saniyede bir yanar; arıza olduğunda 1 saniye arayla tekrarlanan seriler halinde yanıp söner:

1: BlueBUS cihazları kayıtlı cihazlarla uyuşmuyor; cihaz değiştirdiyseniz tanıtma işlemini tekrarlayın.
2: Fotosel devrede; önünde engel olup olmadığını kontrol edin.
3: Kuvvet sınırlayıcı engel algıladı; gerekirse motor kuvvetini artırın.
4: STOP girişi devreye girdi.
5 veya 7: Kontrol ünitesi iç hatası; 30 saniye bekleyip tekrar deneyin, gerekirse enerjiyi kısa süre kesin.
6: Saatlik veya art arda manevra sınırı aşıldı; birkaç dakika bekleyin.
8: Sürekli aktif bir komut var.
9: Otomasyon “blokla” komutuyla kilitlenmiş.
10: Enkoder, kanadın sıkıştığını veya aşırı sürtünmeyi algıladı; menteşeleri ve kanadın önünü kontrol edin.

MC824H kontrol ünitesinde M2 motoruna bağlı kanat önce açılır, M1 motoruna bağlı kanat önce kapanır; böylece bindirmeli kanatlar birbirine takılmaz. Yaya geçişi için “kısmi açma” komutu M2 kanadını toplam açılmanın ¼, ½, ¾’ü kadar veya tamamen açacak şekilde ayarlanabilir; istenirse iki kanadın birlikte kısmen açılması da seçilebilir.

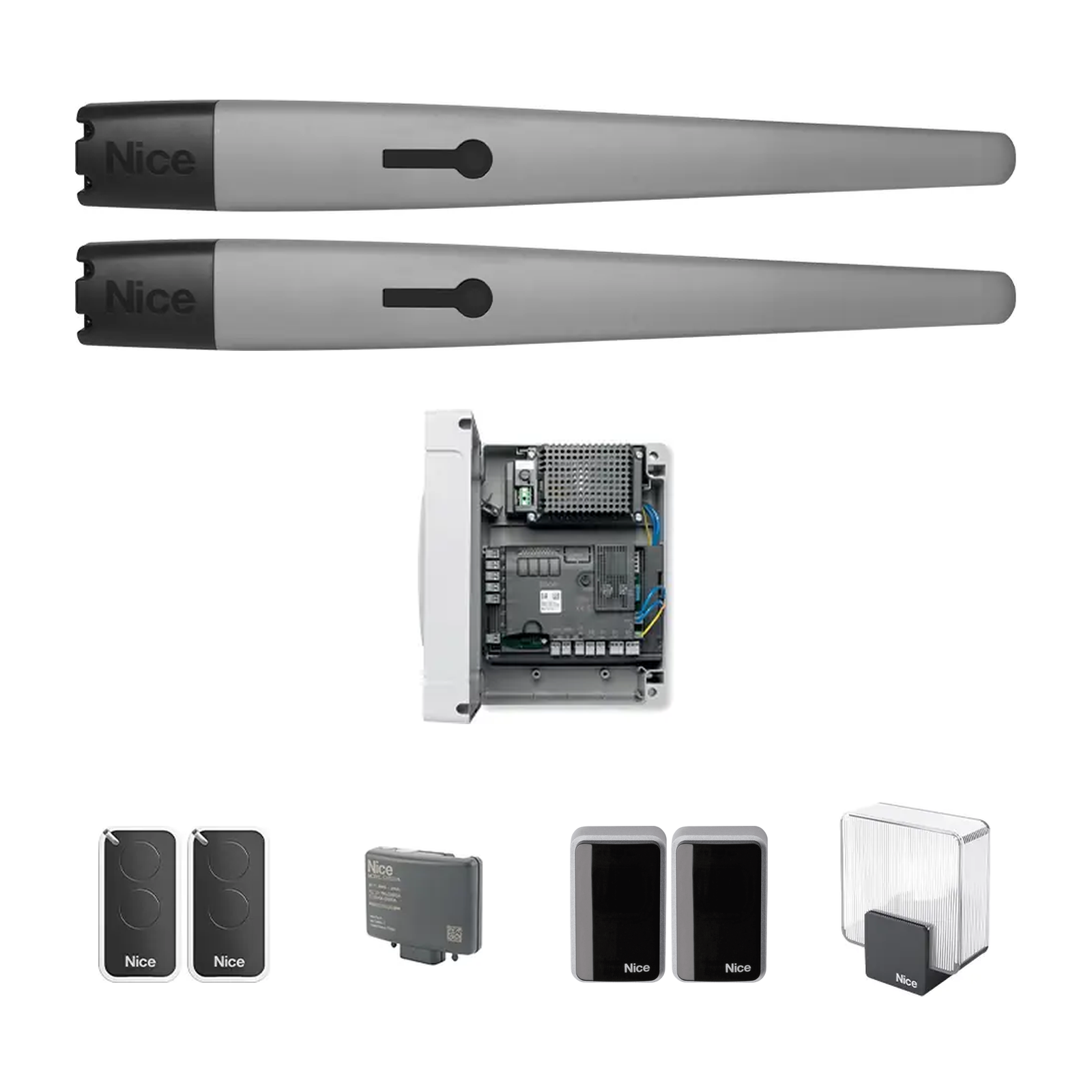

Pakette 2 adet Nice Toona 7024 motor, 1 adet MC824H BlueBUS kontrol kartı, 1 takım Nice EPMB BlueBUS fotosel, 1 adet Nice ELDC flaşör, 1 adet Nice OXIBD soketli alıcı, 2 adet Nice Era Inti kumanda veya 2 adet Nice MYGO4 kumanda (stok durumuna göre gönderilir) bulunur. Her motorla birlikte ön ve arka bağlantı braketi, arka montaj plakası, bağlantı parçaları ve kilit açma anahtarı gelir.

Evet, Nice Toona 7024 Çift Motorlu Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Montajdan önce kanatların menteşeler üzerinde elle rahat döndüğünden emin olun. A ve B ölçülerini kılavuzdaki grafiğe göre belirleyin ve ön braketi kanadın sağlam bir bölümüne kaynaklayın. Kontrol ünitesindeki motor seçim switchlerinin kullandığınız Toona modeline ayarlı olduğunu kontrol edin; tanıtma işlemiyle MC824H, BlueBUS cihazlarını ve kanatların konumlarını öğrenir. Elektrik bağlantısını sigorta kapalıyken yapın; kontrol ünitesi test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Nice, Toona motorları için en geç 6 ayda bir bakım önerir. Bakımda elektrik kesilir, parçalarda aşınma ve paslanma, vidalı bağlantıların sıkılığı ve motor içindeki sonsuz vida ile somunun yeterince yağlı olup olmadığı kontrol edilir; ardından fotosel ve engel testleri yapılır. MC824H’nin bakım uyarısı fabrikada 1.500 manevraya ayarlıdır ve 500 ile 20.000 manevra arasında değiştirilebilir.
