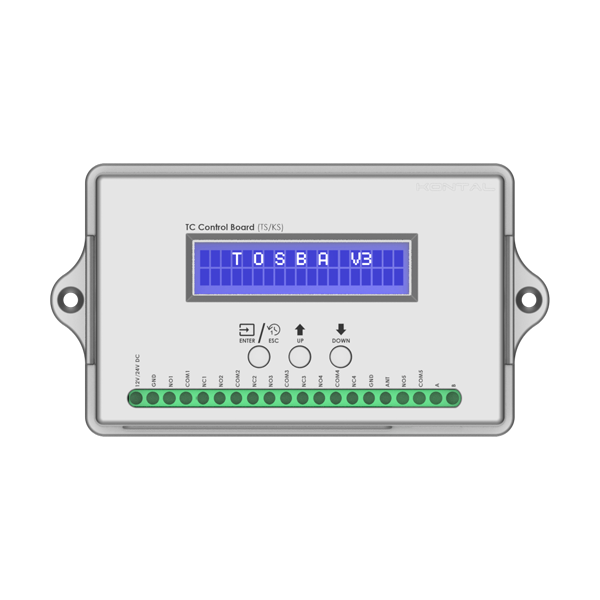

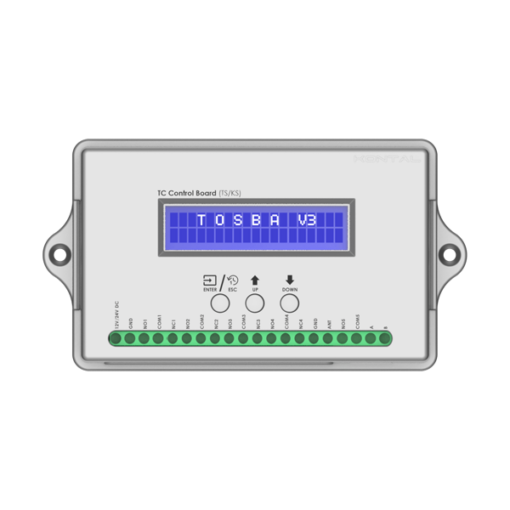

Kontal TC: Tosba ve Köstebek kablosuz metal kütle sensörleri için LCD ekranlı kontrolcü (K186-01).
- 8 sensör, 4 yol çıkışı + ek röle
- Besleme: 12 / 24 V DC, 433,92 MHz
- Alan testi, sayaç, pulse / toggle çıkış
- Loop kablosu döşemeye gerek yok
Kontal TC – Tosba ve Köstebek Kablosuz Metal Kütle Dedektörü Kontrolcüsü (K186-01)
Kontal TC, kablosuz metal kütle dedektörü sisteminin kontrol kartıdır. Zemine yerleştirilen TS Tosba veya KS Köstebek sensörlerinden 433,92 MHz üzerinden gelen veriyi alır ve tanımlı yola ait röle çıkışını aktif eder. Asfalt kesip loop kablosu döşemeye gerek bırakmaz.
Hafızasına 4 yolda toplam 8 sensör tanıtılabilir (her yola en fazla 2). LCD ekran ve butonlarla sensör kaydı ve silme, alan testi, 3 seviye hassasiyet, pulse / toggle çıkış süreleri, geçiş sayacı ve 9 modlu ek röle ayarlanır. Haberleşme çift yönlüdür; sensör, kontrolcüden onay almadan üzerindeki aracı bildirmeye devam eder.
Öne Çıkan Özellikler
- 8 sensör, 4 yol: Her yola en fazla 2 sensör tanıtılır; yollar seri veya paralel çalıştırılabilir.
- Çift yönlü haberleşme: Sensör veriyi gönderip kontrolcüden onay bekler; onay gelmezse araç üzerinde olduğu sürece göndermeye devam eder.
- Alan test modu: Montaj yerinin manyetik alan değeri (µT) ekranda gösterilir; uygunluk kurulumdan önce kontrol edilir.
- Pulse ve toggle çıkış: Pulse modunda 1 / 3 / 5 / 10 / 60 / 120 sn; toggle modunda araç ayrıldıktan sonra aynı sürelerde bırakma.
- 3 seviye hassasiyet: Düşük, orta ve yüksek seviye arasından seçilir.
- Ek röle (9 mod): Seçilen referans yola göre 9 farklı modda çalışan ek röle; açma / kapama süreleri 1–30 sn.
- Sayaç ve pil uyarısı: Her yoldan geçen araç sayısı izlenir; sensör pili azaldığında ekranda uyarı çıkar ve buzzer öter.
- Dil seçimi: Açılışta menü dili seçilir.
Paket İçeriği
- 1 adet Kontal TC kontrolcü (ürün kodu K186-01)
Sensörler pakete dahil değildir. Hazır setler: TS 1P + TC, KS + TC.
Teknik Özellikler
Değerler Kontal Tosba V3.0 kullanım kılavuzundan alınmıştır.
Sensör Tanıtma
- Menüden SENSÖR KAYIT’a girin, yolu (ör. YOL1) ve sensörü (ör. 1.SENSOR/AÇ) seçin. Buzzer 15 sn öter ve ekranda “SENSOR VERISI BEKLENIYOR” yazar.
- Sensör ilk kez tanıtılıyorsa üzerindeki butona bir kez basıp bırakın. Daha önce başka bir alıcıdan silinmişse sensöre bir metal yaklaştırıp uzaklaştırın.
- Kontrolcü sensörü öğrendiğinde buzzer 3–4 kez hızlı öter. Sensör fabrikadan pasif gelir ve tanıtıldığında aktif olur.
Montajdan önce ALAN TEST MODU ile yerleştirme noktasının manyetik alan değerini kontrol edin.
Hangi Kapılar ve Sistemler İçin Uygundur
- Otopark bariyeri sistemleri
- Mantar bariyer sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
- Site, otopark ve bilet kesme sistemlerinin giriş–çıkışları
TC’nin röle çıkışları bariyer, otomatik kapı, mantar bariyer veya PVC kapı kontrol kartının açma / emniyet girişine bağlanır.
Kontal TC Hakkında Sıkça Sorulan Sorular
TC ile hangi sensörler kullanılır?
Zemin üstüne yerleştirilen TS 1P / TS 2P Tosba ve zemine açılan boşluğa yerleştirilen KS Köstebek sensörleri kullanılır. Toplam 8 sensör, her yola en fazla 2 sensör tanıtılabilir.
Loop kablosu döşemem gerekir mi?
Hayır. Sensörler kablosuz çalışır; asfalt kesip loop kablosu döşemeye gerek yoktur.
TC ile TC Mini (TCM) arasındaki fark nedir?
TC LCD ekranlıdır, 8 sensör ve 4 yol destekler, ek röle ve sayaç gibi gelişmiş menülere sahiptir. TCM 4 sensörlü kompakt kontrolcüdür; ayrıca Rolan kumanda alıcısı olarak da çalışır.
Sensör pili azalınca nasıl anlarım?
Kontrolcünün ekranında uyarı çıkar ve buzzer öter; ilgili sensörün pili değiştirilmelidir.
Kendim kurabilir miyim?
Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal TC Teknik Dokümanları
Tosba / Köstebek kullanım kılavuzu, hızlı kurulum kılavuzu ve TC uygunluk beyanı aşağıdadır.
PDF · 3,56 MB · TC / TS / KS
Tosba / Köstebek English User Manual (V3.0)
PDF · 2,94 MB · TC / TS / KS
TC Hızlı Kurulum Kılavuzu
PDF · 407 KB · TC
TC CE Uygunluk Beyanı
PDF · 813 KB · TC
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
