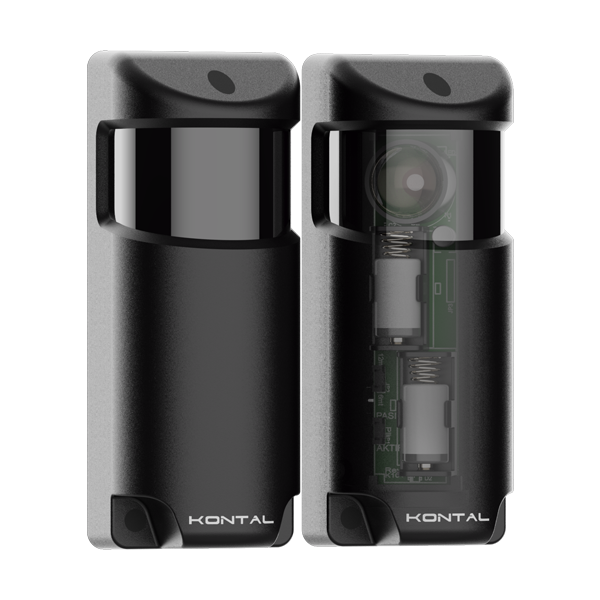

Kontal HFB 180° Hareketli Emniyet Fotoseli – Alıcı (HFBA)
1.686,51 TL KDV Dahil
Kontal HFBA: HFB 180° Hareketli Emniyet Fotoseli alıcı modülü (K218-02).
- Ayarlanabilir Başlık: ±90°
- Maks. Çalışma Mesafesi: 16 m
- Besleme Gerilimi: 24 V DC
- Kuru Kontak Çıkışı: NO / NC
- Çalışması için HFB verici gerekir
Kontal HFB 180° Hareketli Emniyet Fotoseli – Alıcı (HFBA)
Kontal HFB-A, HFB 180° hareketli emniyet fotoselinin alıcı modülüdür (ürün kodu K218-02). Karşısındaki HFB-V vericinin kızılötesi ışınını algılar; ışın kesildiğinde röle konum değiştirir ve kontrol kartı kapının hareketini keser.
Her iki modül 24 V DC ile kablolu çalışır, pil değişimi gerektirmez. Başlıklar ±90° döndürülebildiği için kolon köşesi veya açılı duvar gibi farklı doğrultudaki yüzeylere monte edildiğinde de doğru hizalama sağlanır.
Öne Çıkan Özellikler
- ±90° ayarlanabilir başlık: Alıcı ve verici başlıkları döndürülebilir; farklı doğrultudaki yüzeylere monte edildiğinde de doğru görüş hattı sağlanır.
- 24 V DC kablolu çalışma: Pil değişimi gerektirmez; her iki modül 24 V DC ile beslenir.
- Ayarlanabilir mesafe: Vericideki POT1 ile 6 m ile 16 m arasında ayarlanır.
- Kuru kontak NO/NC çıkış: Alıcı potansiyelsiz NO/NC kontak verir; 30 V DC 1 A / 125 V AC 0,3 A, tepki süresi 150 ms.
- LED ile durum takibi: Vericideki LED sinyal durumunu, alıcıdaki LED1 röle durumunu gösterir.
- Conta ve kablo koruma tapası: Arka ve iç su geçirmezlik contaları ile kablo koruma tapaları kutuda bulunur.
Paket İçeriği
- 1 adet Kontal HFB Alıcı (HFBA, ürün kodu K218-02)
Bu ürün yalnızca alıcı modüldür; çalışması için karşısında bir HFB verici (HFBV) bulunmalıdır. Alıcı ve vericiyi birlikte almak için Kontal HFB Emniyet Fotoseli Takımını tercih edebilirsiniz.
Teknik Özellikler
Değerler Kontal HFB kullanım kılavuzundan alınmıştır.
Kurulum ve Ayar
- Modüllerin ön kapağını sökün; arka su geçirmezlik contasını takın ve gövdeyi düz zemine vida ile sabitleyin.
- İç su geçirmezlik contasını ve vida tapalarını takın; başlıkları ±90° çevirerek modülleri birbirini doğrudan görecek şekilde hizalayın.
- Vericinin klemenslerine 24 V DC enerji bağlantısını yapın.
- Alıcının klemenslerine enerji ve kontak bağlantılarını yapın; kontak çıkışını kontrol kartınızın fotosel girişine bağlayın.
- Mesafeyi vericideki POT1 ile ayarlayın (saat yönünde artar, 6–16 m). Alıcıdaki LED1 yanıyorsa röle aktiftir ve NO kontağı çıkış verir; sönükse röle pasiftir ve NC kontağı çıkış verir.
Bazı motor sürücü devrelerinde parazitten etkilenmemek için alıcının (–) besleme hattının metal yüzeye bağlanması önerilir. 24 V DC dışında besleme yapmayın; cihaz zarar görebilir.
Hangi Kapılar ve Sistemler İçin Uygundur
- Yana kayar bahçe kapısı sistemleri
- Otopark bariyeri sistemleri
- Kepenk sistemleri
- Endüstriyel kapı ve hızlı PVC kapı sistemleri
“180° hareketli” ifadesi, alıcı ve verici başlıklarının ±90° döndürülebildiğini anlatır. Bu sayede modüller birbirine paralel olmayan yüzeylere (kolon köşesi, açılı duvar, farklı doğrultudaki direkler) monte edildiğinde bile doğru görüş hattı kolayca sağlanır. HFB kablolu bir fotoseldir; her iki modüle 24 V DC besleme çekilmelidir. Kablo çekmenin zor olduğu yerlerde pilli HFP serisini inceleyebilirsiniz.
Kontal HFB Alıcı Hakkında Sıkça Sorulan Sorular
HFB alıcıyı tek başına kullanabilir miyim?
Hayır. Alıcı, karşısındaki HFB vericinin gönderdiği ışını algılayarak çalışır. Arızalı modülü değiştiriyorsanız mevcut HFB vericinizle kullanabilirsiniz; başka seriden bir modülle çalışmaz. İkisi birden gerekiyorsa Kontal HFB Emniyet Fotoseli Takımı daha uygundur.
“180° hareketli” ne anlama geliyor?
Alıcı ve verici başlıkları ±90° döndürülebilir. Modülleri farklı doğrultudaki yüzeylere monte ettiğinizde başlığı çevirerek iki modülün birbirini tam karşıdan görmesini sağlayabilirsiniz.
Çalışma mesafesi ne kadar?
HFB 6 metre ile 16 metre arasında çalışır; mesafe vericideki POT1 ile ayarlanır. Daha uzun mesafe için HFB-M (70 m) tercih edilebilir.
HFB pilli mi?
Hayır. HFB’nin her iki modülü de 24 V DC ile kablolu çalışır. Kablosuz verici isteyenler için pilli HFP serisi vardır.
Hangi kontrol kartlarıyla kullanılabilir?
HFB 24 V DC ile çalışır ve alıcı kuru kontak NO/NC röle çıkışı verir. 24 V DC fotosel besleme çıkışı ve fotosel/emniyet girişi olan kontrol kartlarına bağlanabilir; kartınızın girişine göre NC veya NO çıkışı kullanılır.
HFB fotoseli kendim takabilir miyim?
Evet, HFB kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Modülleri sabitleyip başlıkları birbirini görecek şekilde çevirin, + ve – yönlerine dikkat edin ve bağlantıyı enerji kesikken yapın. Sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
Kontal HFB Emniyet Fotoseli TakımıKarşı modül
Kontal HFB Verici (HFBV)Uzun mesafe, 70 m
Kontal HFB-M Emniyet Fotoseli TakımıPilli, ±90° hareketli
Kontal HFP Emniyet Fotoseli TakımıSabit gövde, kablolu takım
Kontal EMFB Emniyet Fotoseli TakımıGüneşe dayanıklı dual
Kontal EMFD Dual Emniyet Fotoseli Takımı
Kontal HFB 180° Hareketli Emniyet Fotoseli Teknik Dokümanları
HFB alıcı ve verici modüllerinin kurulum kılavuzları aşağıdadır.
PDF · 1,45 MB · HFB-V / HFB-A
English User Manual
PDF · 1,36 MB · HFB-V / HFB-A
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
