CAME BXV 400 Hızlı Kit Yana Kayar Kapı Motoru Seti (400 kg, 37 cm/sn)
36.236,49 TL KDV Dahil
CAME BXV 400 Hızlı Kit; 400 kg’a ve 14 m’ye kadar yana kayar kapılar için 24 V DC enkoderli, yoğun kullanıma uygun hızlı motor setidir.
- BXV04AGF motor, ekranlı ZN7V kart dahili
- 37 cm/sn (22 m/dk) açılma hızı, 250 N itme kuvveti
- 2 adet TOP-432EE kumanda, AF43S alıcı kart
- DIR10 fotosel, KLED24 flaşör, 4 m çelik kremayer
CAME BXV 400 Hızlı Kit Yana Kayar Kapı Motoru Seti
CAME BXV 400 Hızlı Kit, 400 kg ağırlığa ve 14 metre uzunluğa kadar yana kayar kapılar için hazırlanmış, 24 V DC dişli motorlu ve enkoderli bir otomasyon setidir. Hızlı versiyon olduğu için kapıyı 37 cm/sn (22 m/dk) hızla hareket ettirir; aynı kapasitedeki standart modele göre geçiş belirgin şekilde kısalır. Ekranlı ZN7V kontrol kartı motorun içindedir; set, kapıyı çalıştırmak için gereken radyo alıcı kartı, 2 adet uzaktan kumanda, fotosel, flaşör ve 4 metre çelik kremayer dişliyle birlikte gelir. CAME kataloğunda yoğun kullanım sınıfında yer alan BXV; müstakil evler, apartman ve site girişleri gibi gün içinde sık açılıp kapanan kapılar için uygundur.
Öne Çıkan Özellikler
- Hızlı versiyon: Kapıyı 37 cm/sn (22 m/dk) hızla açıp kapatır; trafiğin yoğun olduğu girişlerde bekleme süresini kısaltır.
- Engel algılama ve güvenlik: Engel algılama hassasiyeti kart menüsünden ayarlanabilir; güvenlik cihazları kendi kendini test eder (self-diagnosis). Set, CAME DIR10 fotosel çifti ile birlikte gelir.
- Ekranlı ZN7V kontrol kartı: Terminal bloklu, 7 segment ekranlı kart 250 kullanıcıya kadar hafıza sunar; kısmi açma, otomatik kapanma ve yavaşlama ayarları ekrandan yapılır.
- Elektrik kesintisine hazır: Motor gövdesinde CAME RLB acil durum kartı ve 2 × 12 V 5 Ah batarya için yer vardır; bu parçalar takıldığında kesinti sırasında da çalışır (sete dahil değildir).
- Anahtarlı manuel açma: Elektrik kesintisinde anahtarla açılan serbest bırakma kolu sayesinde kapı elle açılabilir.
- CAME Connect altyapısı: CAME KEY ile yerel, opsiyonel ağ geçidi (gateway) ile uzaktan dijital kontrol imkânı sunar.
- Genişletilebilir yapı: RSE kartı ile karşılıklı iki motorun eşli çalışması, soğuk bölgeler için ısıtıcı ve zorlu iklimler için manyetik limit switch opsiyonları desteklenir.
Paket İçeriği

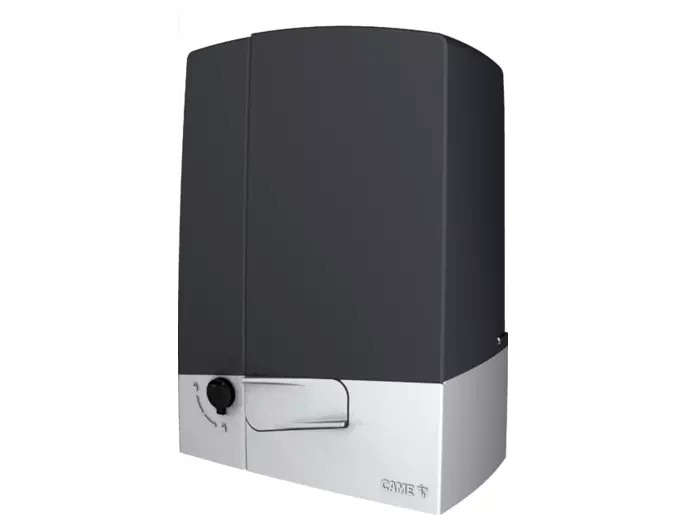

- 1 adet CAME BXV04AGF (801MS-0160) 24 V hızlı yana kayar kapı motoru, ZN7V ekranlı kontrol kartı dahili
- 1 adet CAME AF43S 433,92 MHz takılabilir radyo alıcı kartı
- 2 adet CAME TOP-432EE 2 kanallı uzaktan kumanda (433,92 MHz)
- 1 adet CAME KLED24 LED flaşör (24 V)
- 1 adet CAME DIR10 fotosel çifti (menzil 10 m)
- 4 metre Kremayer Dişli (Çelik) – 4 adet × 1 m, 30 × 8 mm
Bağlantı kabloları, acil durum bataryası ve RLB acil durum kartı pakete dahil değildir.
Teknik Özellikler
Hangi Kapılar İçin Uygundur
BXV 400 Hızlı Kit, ağırlığı 400 kg’ı ve uzunluğu 14 m’yi aşmayan, raylı yana kayar kapılar içindir. Kapının rayının düzgün, tekerleklerinin ve üst kılavuzlarının rahat çalışır durumda olması motor ömrü için önemlidir; elle itildiğinde zorlanan bir kapıyı önce düzeltin.
Kapınız 400 kg’ın üzerindeyse BXV 600 Hızlı Kit daha doğru seçimdir; standart hız yeterliyse BXV 400 Kit (20 cm/sn, 12 m/dk) daha ekonomik bir seçenektir.
CAME BXV 400 Hızlı Kit Hakkında Sıkça Sorulan Sorular
CAME BXV 400 Hızlı Kit hangi kapılar için uygundur?
400 kg ağırlığa ve 14 metre uzunluğa kadar yana kayar kapılar için uygundur. Kapı bu değerlerin üzerindeyse BXV 600 Hızlı Kit seçilmelidir.
BXV 400 Hızlı Kit yoğun kullanıma uygun mu?
Evet. BXV serisi CAME kataloğunda yoğun (ağır) kullanım sınıfındadır; apartman ve site girişleri gibi gün içinde sık kullanılan kapılar için tasarlanmıştır. Kılavuzda ortalama ömür 150.000 çevrim olarak verilmiştir.
Kapı ne kadar hızlı açılır?
BXV 400 Hızlı Kit modelinin açılma hızı 37 cm/sn’dir (22 m/dk); örneğin 4 metrelik bir kapı yaklaşık 11 saniyede açılır.
Elektrik kesildiğinde kapı nasıl açılır?
Motor üzerindeki anahtarlı serbest bırakma kolu ile kapıyı elle açabilirsiniz. Motor gövdesine CAME RLB acil durum kartı ve 2 × 12 V 5 Ah batarya takılırsa kesinti sırasında da çalışmaya devam eder; bu parçalar sete dahil değildir.
Engel algılama özelliği var mı?
Evet. Enkoderli motor ve kart üzerindeki hareket ve engel algılama sistemi kapının hareketini sürekli izler; algılama hassasiyeti menüden ayarlanabilir. Sete dahil CAME DIR10 fotosel de kapı yolundaki araç veya kişiyi algılar.
Paket içeriğinde neler var?
BXV04AGF motor (ZN7V kart dahili), AF43S radyo alıcı kartı, 2 adet TOP-432EE kumanda, KLED24 flaşör, DIR10 fotosel çifti ve 4 metre çelik kremayer dişli.
Kaç kumanda tanıtılabilir?
ZN7V kontrol kartı 250 kullanıcıya kadar hafıza sunar. Ek kumandaları kart menüsünden kılavuzdaki adımlarla tanıtabilirsiniz.
Otomatik kapanma ve yaya geçişi (kısmi açma) var mı?
Evet. Otomatik kapanma süresi ve kısmi açma oranı kart ekranından ayarlanır.
Telefondan kontrol edilebilir mi?
BXV, CAME Connect teknolojisiyle geliştirilmiştir. Opsiyonel CAME ağ geçidi ile uzaktan, CAME KEY ile yerel olarak kontrol edilebilir; bu aksesuarlar sete dahil değildir.
Montajını kendim yapabilir miyim?
Evet, CAME BXV 400 Hızlı Kit kurulum kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Motoru beton zemine sağlam sabitleyin, kremayeri pinyona yük bindirmeyecek şekilde monte edin ve mekanik limit switch tablarını kapının açık ve kapalı noktalarına göre ayarlayın. Bağlantıları sigorta kapalıyken yapın; motor test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Alternatif Ürünler
CAME BXV 400 Hızlı Teknik Dokümanları
Üreticinin yayımladığı güncel kurulum kılavuzu, CAME Türkiye kataloğundaki seri sayfalarından oluşan Türkçe teknik föy ve CE birleştirme beyanı aşağıdadır. CAME bu seri için Türkçe kurulum kılavuzu yayımlamamaktadır.
PDF · 14,3 MB · BXV04AGF / BXV06AGF / BXV10AGF
Teknik Föy (TR)
PDF · 817 KB · CAME katalog sayfaları · BXV serisi
CE Birleştirme Beyanı
PDF · 915 KB · Çok dilli · BXV hızlı seri
Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
Sitemizde bulunan içerik ve görsellerin fikri mülkiyet hakları bulunmaktadır, izinsiz kullanılamaz.
| Kapasite Kg | 400 Kg |
|---|---|
| Hız | 37 cm/sn |
| Çalışma Tipi | 24 Volt DC |
| Kullanım Tipi | Yoğun Kullanım |
| Maksimum Mesafe | 14 metre |
| Garanti Süresi | 2 Yıl |
| Menşei | İtalya |
