⚙️ Temel Tanım
-

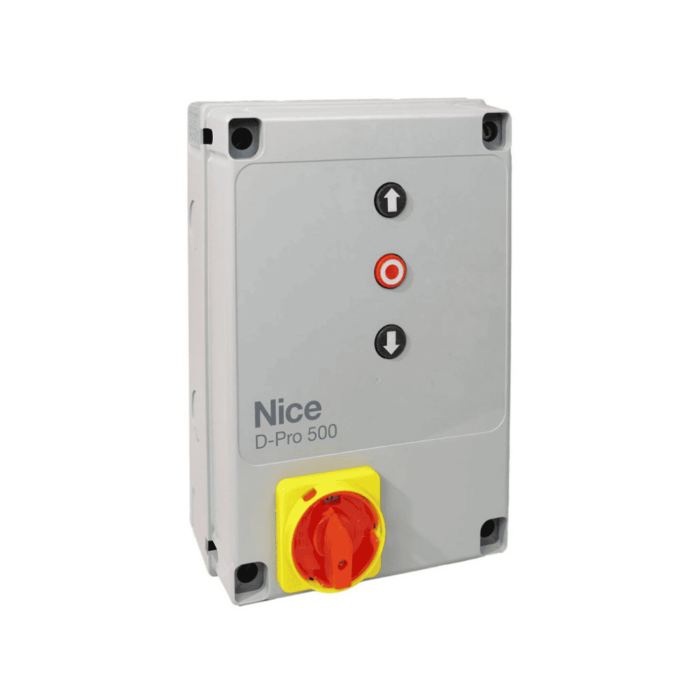

Ürün tipi: Kontrol ünitesi / kontrol kartı (manevra kutusu)
-
Uyum:
-
Tek fazlı 230 V AC motorlar
-
Üç fazlı 400 V AC motorlar
-
Maksimum güç: 2,2 kW
-
-
Kullanım alanı: Kayar kapılar, bölüm kapıları, endüstriyel kapılar ve çeşitli elektrikli kapı aktüatörleri
-
D‑PRO500, eski Mindy A500 kontrol ünitesinin yeni versiyonudur.
🧠 Fonksiyon & Kontrol Özellikleri
📌 Çalışma Modları
-
Otomatik ve “adam var” (dead‑man) manevraları destekler.
-
Hem mekanik hem elektronik limit switch’ler ile uyumludur.
📌 Güvenlik Girişleri
-
STOP güvenlik kenarı (Normal Kapalı = NC / Normal Açık = NO)
-
Açma (“OPEN”) ve kapama (“CLOSE”) girişleri
-
Foto sensör (safety edge) girişi (NC tip)
📌 Ek Fonksiyonlar
-
Çeşitli güvenlik kenarı tipleri (optik, 8.2 kΩ dirençli, pnömatik) ile uyumlu.
-
Engel algılama ve durdurma sinyalleri.
-
Programlanabilir fonksiyonlar — Nice O‑View / Pro‑View arayüzü ile ayarlanabilir.
-
Servis uyarısı programlanabilir (manöver sayısına göre bakım ihtiyacı bildirimi).
-
Radyo alıcı yuvası: Nice OXI / SMXI / OXIT gibi modüller takılabilir.
📌 Çıkış & Aksesuar Desteği
-
24 V DC yardımcı çıkış (aksesuarlar için).
-
Opsiyonel NDA040 modülüyle iki adet potansiyelsiz çıkış (relay) eklenebilir.
🛠️ Programlama & Diagnostik
-
D‑PRO500, ön panelde 2 adet LED ile çalışma durumunu ve hataları gösterir.
-
Programlama için O‑View veya benzeri Nice konfigürasyon arayüzleri kullanılabilir (IBT4N arayüzü ile).
-
Her giriş ve sensör tanımlaması programlanabilir.
📊 Genel Teknik Özeti
| Kategori | Açıklama |
|---|---|
| Model | Nice D‑PRO500 |
| Tip | Kontrol ünitesi / kontrol kartı |
| Motor Uyumu | 230 V AC (tek faz) / 400 V AC (üç faz), max 2,2 kW |
| Güvenlik | STOP, foto sensör, engel / edge tipleri |
| Programlama | O‑View / Pro‑View ile |
| Ek Çıkışlar | 24 V DC, 2 * programlanabilir kontakt (opsiyon) |
| Rehber Sensör | Optik, 8.2 kΩ, pnömatik destek |
| Kasa Koruma | IP55 |
| Çalışma Sıcaklığı | −20 … +50 °C |
🔌 Elektriksel & Performans Özellikler
| Özellik | Değer |
|---|---|
| Besleme (AC) | 1~230 V AC veya 3~400 V AC (50/60 Hz) |
| Maks. Motor Gücü | 2,2 kW |
| Lojik Besleme (DC) | 24 V DC |
| Güç Stand‑by | < 5 VA |
| Koruma Sınıfı | IP55 (toz/su sıçramalarına karşı dayanıklı) |
| Çalışma Sıcaklığı | −20 °C … +50 °C |
| Ağırlık | ~2,5 – 3 kg |
| Boyutlar (yaklaşık) | 310 × 210 × 160 mm |
