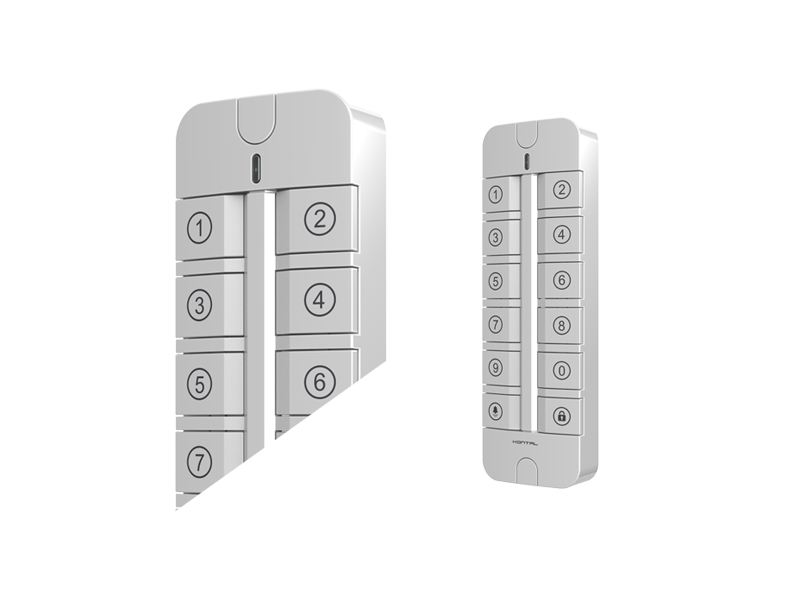

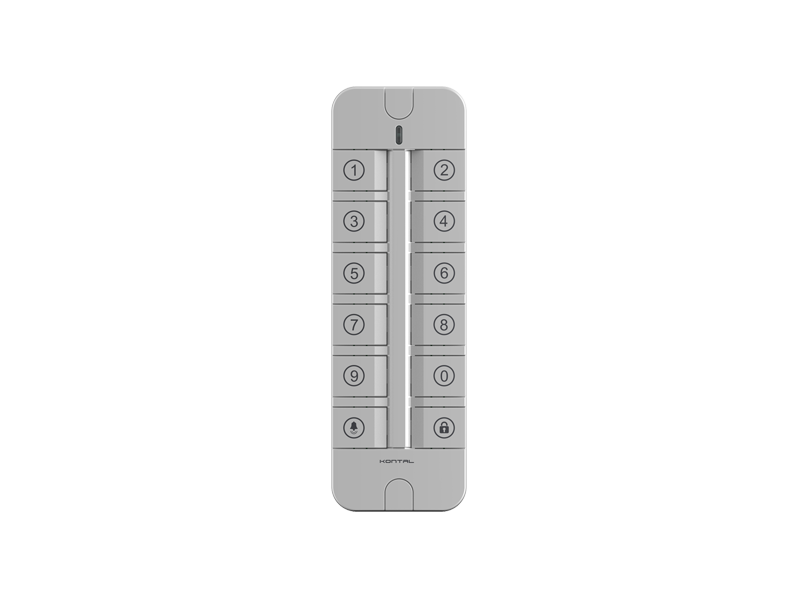

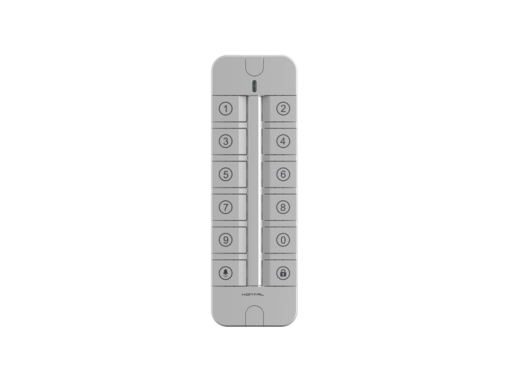

Kontal TGS: kilit ve zil röleli şifre paneli (K024-01).

  • Şifreyle geçiş, ayrı zil rölesi
  • Röle süresi 0,5–99 sn
  • 3 hatalı girişte 25 sn koruma
  • Besleme: 12 / 24 V DC
Stok kodu: K024-01 Kategoriler: , Etiketler: , ,
MPN: K024-01
Marka: Kontal Marka:

Kontal TGS – Şifre Paneli (K024-01)

Kontal TGS, tuş takımıyla şifre girilerek geçiş sağlayan bir şifre panelidir. Doğru şifre girilip Kilit tuşuna basıldığında kilit rölesi ayarlanan süre boyunca çeker ve kapı, turnike ya da bariyerin açma girişini tetikler.

Kilit rölesinin yanında ayrı bir zil rölesi bulunur; Zil tuşuna basıldığı sürece zil çıkışı kapanır. Röle süresi 0,5–99 sn arasında ayarlanır. Üst üste 3 hatalı denemede panel kendini 25 sn kilitler. 12/24 V DC ile beslenir; ince gövdesiyle kapı kasasına rahatça monte edilir.

2 röle
Kilit + Zil
0,5–99 sn
Röle Süresi
12 / 24 V DC
Besleme Gerilimi
25 sn
Hatalı Giriş Koruması
43 × 135 mm
İnce Gövde

Öne Çıkan Özellikler

  • Şifreyle geçiş: Kullanıcı şifresi girilip Kilit tuşuna basıldığında kilit rölesi çeker.
  • Zil fonksiyonu: Zil tuşuna basıldığı sürece ayrı zil rölesi kapanır.
  • Ayarlanabilir röle süresi: Kilit rölesi çekme süresi 0,5 sn ile 99 sn arasında ayarlanır.
  • Hatalı giriş koruması: Üst üste 3 hatalı denemede panel 25 sn koruma moduna geçer.
  • Değiştirilebilir şifreler: Kullanıcı ve yönetici şifreleri değiştirilebilir; fabrika ayarlarına dönülebilir.
  • LED ve buzzer: Şifre girişinde kırmızı, doğru şifrede mavi LED; buzzer sesli onay verir.

Paket İçeriği

  • 1 adet Kontal TGS şifre paneli (ürün kodu K024-01)
  • 1 adet TGS kullanım kılavuzu

Teknik Özellikler

Model TGS
Ürün kodu K024-01
Çalışma voltajı 12 / 24 V DC
Çalışma akımı 90 mA @ 24 V DC
Kanal sayısı 2 (kilit rölesi + zil rölesi)
Kontak tipi Kuru kontak (NO)
Kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A
Kontak çekme süresi 0,5 – 99 sn (ayarlanabilir)
Çalışma sıcaklığı -20 / +55 °C
Ağırlık 166 g
Boyutlar (En × Boy × Derinlik) 43 × 135 × 17,5 mm

Değerler Kontal TGS kullanım kılavuzundan alınmıştır.

Kullanım

  1. Kilit rölesi çıkışını (mavi kablo grubu) kapı otomatiğinin açma girişine veya kilide, zil rölesi çıkışını (yeşil kablo grubu) zile bağlayın.
  2. Şifre girişinde LED kırmızı yanar; bu sürede (10–12 sn) şifreyi girip Kilit tuşuna basın. Doğru şifrede LED mavi yanar, röle çeker ve buzzer 2 kez öter.
  3. Varsayılan kullanıcı ve yönetici şifreleri kılavuzda yer alır; kurulumdan sonra mutlaka değiştirin. Röle süresi ve şifre değişikliği adımları kılavuzdadır.

Hangi Kapılar ve Sistemler İçin Uygundur

Kuru kontak röle çıkışı kapı otomatiğinin, bariyerin veya kilit kontrol kartının açma (start) girişine ya da elektrikli kilide bağlanır. Kontak kapasitesi 30 V DC 1 A / 125 V AC 0,3 A olduğundan, daha yüksek akım çeken kilitler ara röle üzerinden sürülmelidir.

Kontal TGS Hakkında Sıkça Sorulan Sorular

TGS kart okur mu?

Hayır, TGS yalnızca şifreyle çalışır. Şifre ve kartı birlikte kullanmak için DGS dokunmatik panel tercih edilebilir.

Yanlış şifre girilirse ne olur?

LED kırmızı yanmaya devam eder ve buzzer uzun bir uyarı verir. Üst üste 3 hatalı denemede panel 25 sn boyunca koruma moduna geçer.

Zil butonu nasıl çalışır?

Zil tuşuna basıldığı sürece zil rölesi kapanır; kapı zili veya bildirim cihazına bağlanabilir.

Röle süresi ayarlanabilir mi?

Evet, kilit rölesinin çekili kalma süresi 0,5 ile 99 sn arasında ayarlanır.

Kendim kurabilir miyim?

Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Kontal TGS Teknik Dokümanları

TGS kullanım kılavuzu ve uygunluk beyanı aşağıdadır.

Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
