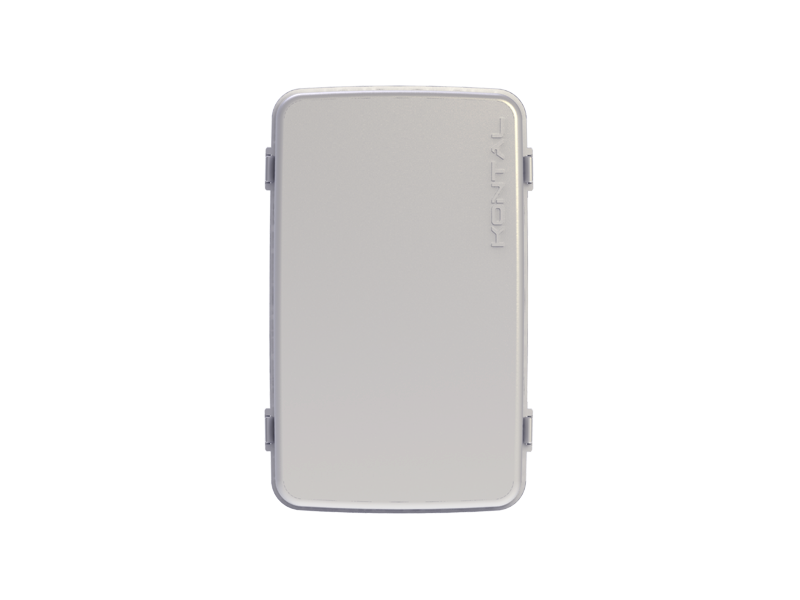

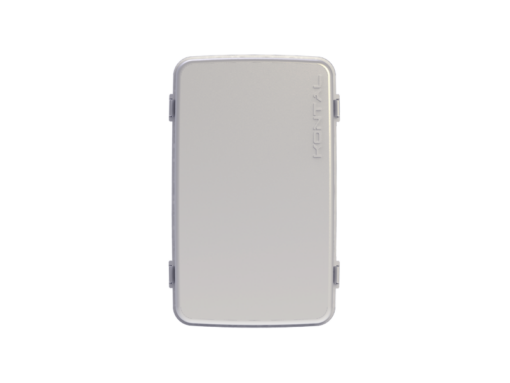

Kontal GA – Genel Amaçlı Motor Kontrol Kartı

Kontal Yetkili BayiYetkili
BayiNota Otomasyon, Kontal yetkili bayisidir.%100 Orijinal Ürün%100
OrijinalÜrün orijinal ve faturalıdır, Kontal garantisi kapsamındadır.Teknik DestekTeknik
DestekKurulum ve ayar sorularınızda telefon ve WhatsApp'tan teknik destek veriyoruz. Teknik Destek sayfası

2.373,31 TL KDV Dahil

Kontal GA – Genel Amaçlı Motor Kontrol Kartı.

  • Besleme: 220 V AC
  • Otomatik Kapanma: 5–80 sn
  • Kontak Çekme Süresi: 0,3–180 sn
  • Kontak Kapasitesi: 250 V AC 10 A
Stok kodu: GA Kategoriler: , Etiketler: , ,
MPN: GA
Marka: Kontal Marka:

Kontal GA – Genel Amaçlı Motor Kontrol Kartı

Kontal GA, endüstriyel ve konut tipi otomatik kapı, kepenk ve motorlu sistemler için geliştirilmiş genel amaçlı bir motor kontrol kartıdır. 220 V AC motorları sürer; otomatik kapanma, ayarlanabilir kontak çekme süresi, fotosel ve sınır switch girişleri ile motor yönü tersleme özelliği sunar.

Kontal’ın verilerine göre karta 433,92 MHz alıcı opsiyonel olarak eklenebilir; Rolan serisi uyumlu kartlar arasında yer alır.

220 V AC
Besleme
5–80 sn
Otomatik Kapanma
0,3–180 sn
Kontak Çekme Süresi
250 V AC 10 A
Kontak Kapasitesi
6 LED
Durum Göstergesi

Öne Çıkan Özellikler

  • Otomatik kapanma: Dipswitch ile açılır, POT1 ile 5–80 sn arası ayarlanır.
  • Ayarlanabilir çekme süresi: POT2 ile 0,3–180 sn.
  • Motor yönü tersleme: Kablolar yanlış bağlandığında yön, sökmeden dipswitch ile değiştirilir.
  • Fotosel davranışı seçimi: JMP1 ile kapanırken engel algılandığında kapının geri açılması seçilebilir.
  • LED göstergeler: Besleme, buton, fotosel ve iki sınır switch durumu LED’lerle izlenir.

Paket İçeriği

  • 1 adet Kontal GA kontrol kartı
  • 1 adet kullanım kılavuzu
  • 1 adet 17 cm dahili kablo anten

Kumanda ve alıcı pakete dahil değildir.

Teknik Özellikler

Ürün Kodu K033-01
Çalışma Gerilimi 220 V AC 50 Hz
Çalışma Akımı 20 mA @ 220 V AC
Çalışma Frekansı 433,92 MHz (opsiyonel)
Kontak Tipi / Kapasitesi 220 V AC / 250 V AC 10 A (maks.)
Kontak Çekme Süresi 0,3 – 180 sn (ayarlanabilir)
Otomatik Kapanma 5 – 80 sn (ayarlanabilir)
Çalışma Sıcaklığı -20 °C / +55 °C
Ölçüler 98,3 × 157,5 × 50 mm
Ağırlık 470 g

Değerler Kontal kullanım kılavuzundan alınmıştır.

Kurulum ve Ayar

  1. Enerjiyi kesin; motor, buton, fotosel ve sınır switch bağlantılarını kılavuzdaki şemaya göre yapın.
  2. 220 V AC beslemeyi bağlayın; LED1 (24 V) ve LED2 (5 V) yanmalıdır.
  3. Motor ters yönde çalışıyorsa 1 numaralı dipswitch ile yönü değiştirin.
  4. POT2 ile kontak çekme süresini, 2 numaralı dipswitch ve POT1 ile otomatik kapanmayı ayarlayın; JMP1 ile fotosel davranışını seçin.

Hangi Motorlar ve Sistemler İçin Uygundur

220 V AC motorlu yana kayar kapılar, kepenkler ve benzeri sistemlerde kullanılır.

Kontal GA Hakkında Sıkça Sorulan Sorular

Uzaktan kumanda ile kullanılabilir mi?

Kontal’ın verilerine göre GA’ya 433,92 MHz alıcı opsiyonel olarak eklenebilir. Dahili alıcılı bir kart istiyorsanız GAF (Rolan serisi) veya Qulp G (Qulp serisi) tercih edilebilir.

Motor ters yönde çalışıyor, ne yapmalıyım?

Kabloları sökmeden 1 numaralı dipswitch ile motor yönünü değiştirebilirsiniz.

Otomatik kapanma nasıl ayarlanır?

2 numaralı dipswitch ON konumuna getirilir ve POT1 ile 5–80 sn arası süre ayarlanır.

GA kartını kendim bağlayabilir miyim?

Evet, kullanım kılavuzu takip edilerek kurulabilir; müşterilerimizin birçoğu montajı kendisi yapmaktadır. Bağlantıları sigorta kapalıyken yapın; sistem test edilmiş, doğru değerde bir toprak hattına bağlanmalıdır. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.

Kontal GA Teknik Dokümanları

GA kullanım kılavuzu ve uygunluk beyanı aşağıdadır.

Not: Kurulumu kendiniz yapacaksanız kılavuzdaki adımları ve güvenlik uyarılarını takip edin; elektrik bağlantısını sigorta kapalıyken yapın ve test edilmiş, doğru değerde bir toprak hattına bağlayın. Takıldığınız bir nokta olursa mesai saatlerinde bize ulaşabilirsiniz.
